【红色飓风Nano二代测评】测试USB通信
0赞
发表于 2014/4/1 15:19:00
阅读(2080)
紧接着测试了一下USB与上位机的通信,思路是这样的:
FPGA <-> USB <-> PC
FPGA与USB之间是SlaveFIFO方式,测试了一下,发现了一个问题:

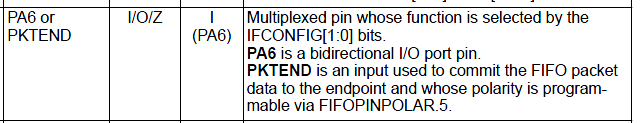

就是图中的第39引脚没有与FPGA连接。手册上是这么写的:
基于我之前的经验,FPGA与USB通过SlaveFIFO方式传数据时,PKTEND应该是一直保持高电平的,而原理图中没有接,所以无法控制PKTEND信号的高低。然后数据通信的测试,也验证了这一问题:

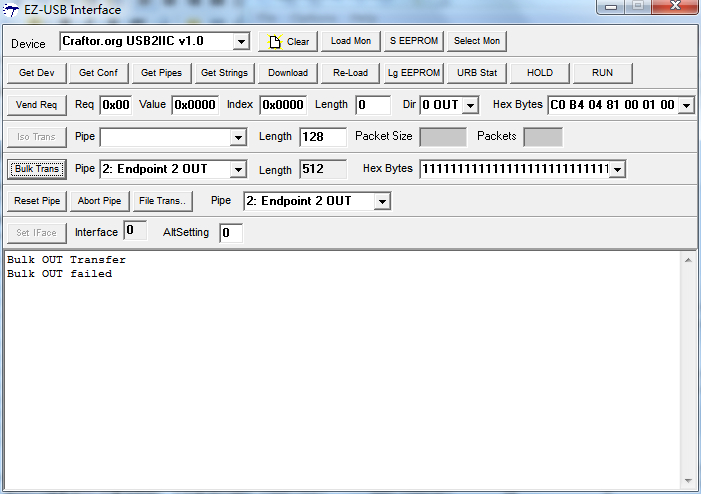

FPGA向USB写数据,我FPGA端是按00-FF累加写的,上位机可以收到所有数据。但是上位机向下写数据就无法成功。
点评一下:呵呵。
