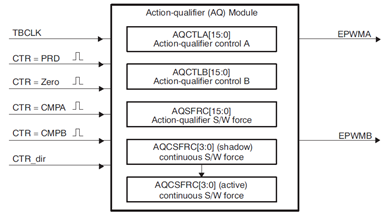

在ePWM的比较功能子模块完成相关的比较事件之后，它的输出将由功能限定子模块AQ来处理，它是在产生PWM波形中很重要的环节，用来决定在特定事件发生时刻产生何种动作，从而在EPWMxA及EPWMxB引脚产生需要的PWM脉冲；如果设置不正确，将直接导致错误的PWM状态翻转，轻则变频器输出错误状态以至于不能正常工作，重则直接导致过流停机。AQ模块的输入与寄存器归类如下：

软件强制功能是一个很有用的异步事件，通过AQSFRC和AQCSFRC两个寄存器控制。AQ子模块用来控制在一个特殊事件触发时刻如何改变EPWMxA及EPWMxB的状态，输入到AQ子模块内部的事件进一步被计数器的计数方向区别，从而允许在上升时刻和下降时刻的单独控制。对EPWMxA和EPWMxB所允许的操作如下表所示：

其中，无动作：保持EPWMxA或EPWMxB的输出状态不变，虽然“无动作”对PWM的输出状态没有影响，当它仍能触发中断及产生ADC启动信号

  对EPWMxA和EPWMxB的动作设定是完全独立的，任何一个事件都可以对EPWMxA或EPWMxB中的任何一个产生任何动作。例如，CTR=CMPA和CTR=CMPB这两个事件都可以控制EPWMxA产生相应的动作，也都可以用来控制EPWMxB产生相应的动作。
