TS流(4)——PES

1
阅读(167) 评论(0)

1,PES组成

    TS流中,除了PSI信息,剩下的绝大部分就是带有视频/音频数据的包了,而视频/音频数据作为ES流,在打包进入TS包前,需先打包成PES包。对于视频数据,一般一帧打包成一个PES包。

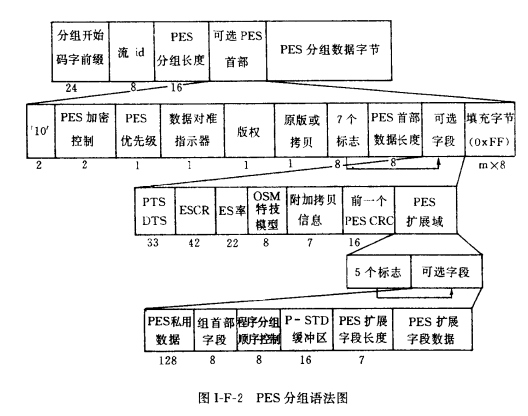

    PES构成如下(以视频数据为例),也是由头文件和负载组成:

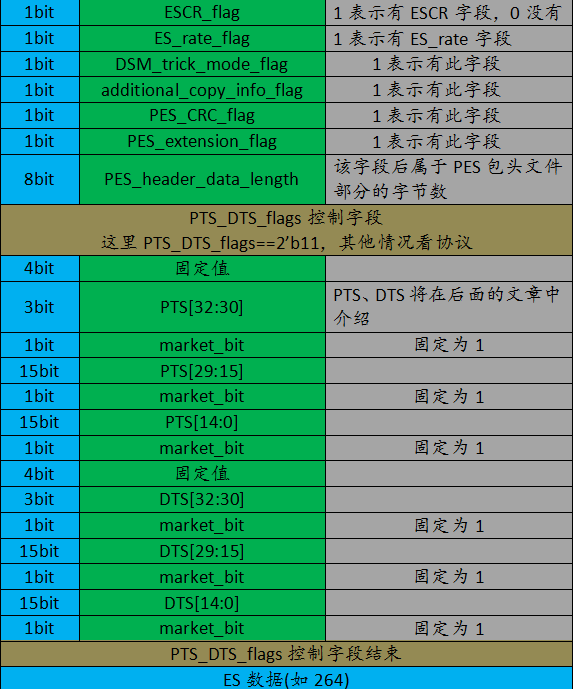

2,PES句法



    上表省略了一些信息,即默认ESCR_flag等标志位为0。若它们不为0,则还应有对应字段。完整字段如下,具体说明参见协议。

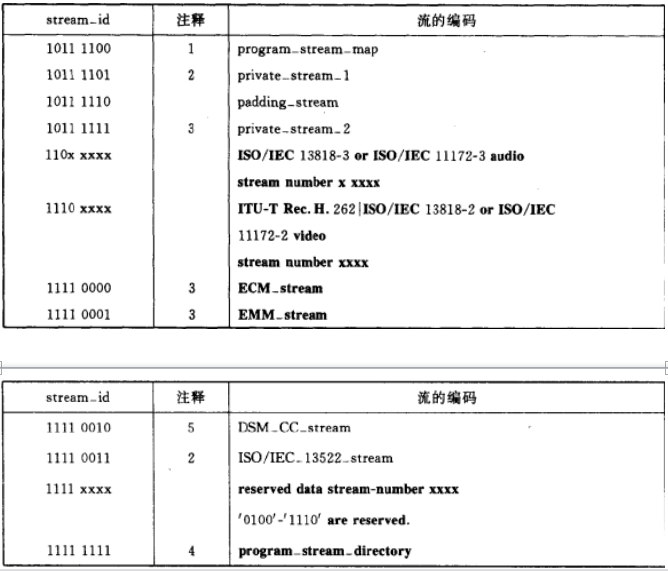

附表A—stream_id定义
