TS流(6)——TS流文件分析

0
阅读(745) 评论(1)

    通过前面的描述,我们清楚,一个基本的TS流应该包括PAT,PMT,PES,PCR 4种类型的包(若PCR信息被指定在PES类型包中,则只需三种基本类型。总之PCR信息不可缺少)。另外,PTS因素也是必备的。有了这些信息,就可以组成一个基本的TS流了。

    下面我将给出我的TS流编码出来的一个最基本的TS流,并加以分析,完整文件会以附件形式放在文章最后。

输入数据是一段小黄人视频,格式为h264。输出文件如下:

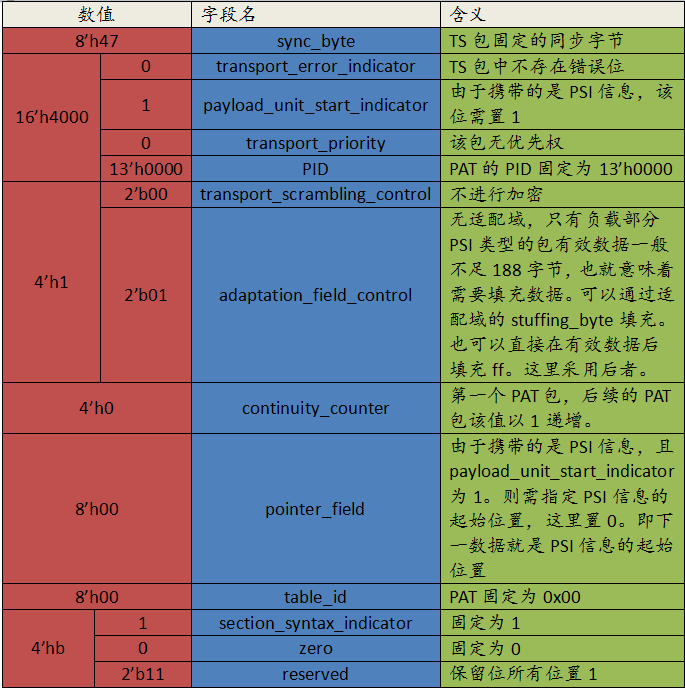

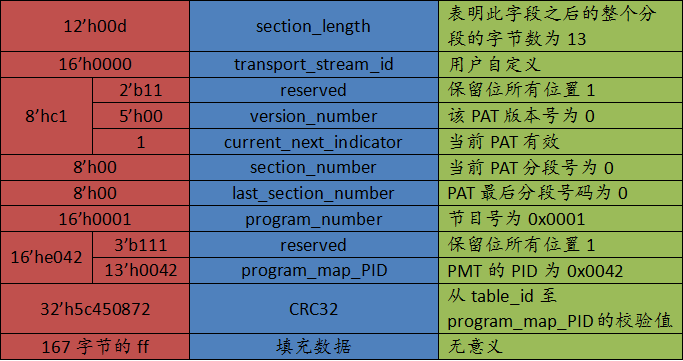

1,PAT分析




2,PMT分析

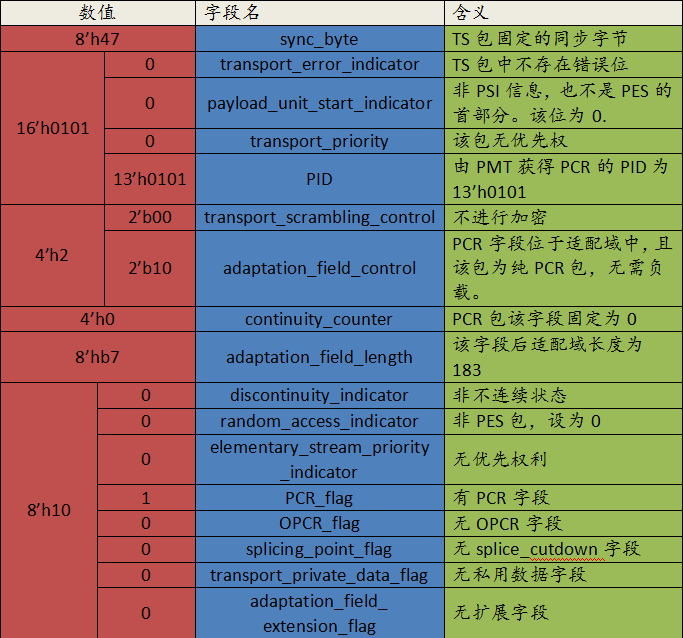

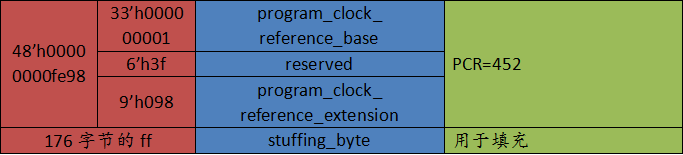

3,PCR分析

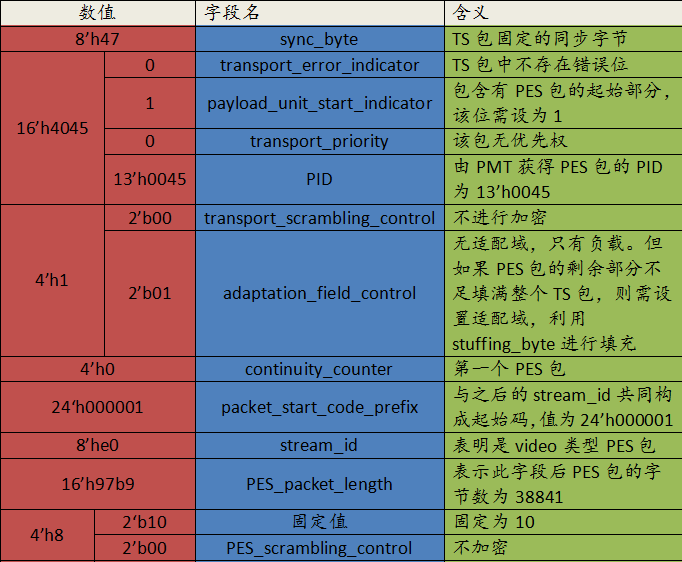

4,PES分析




5,文件测试

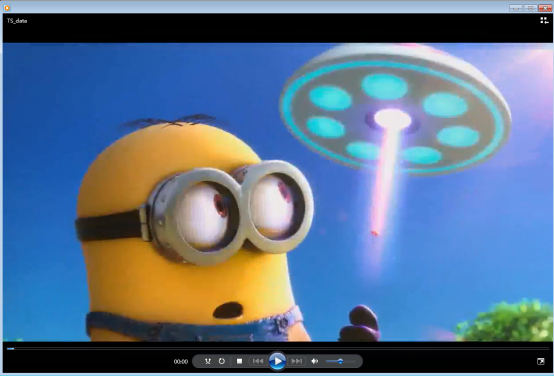

    将编码号的TS文件用播放器播放,正常播放:


    也可以利用EasyICE等TS流分析软件来进行解码分析,我的文件分析后存在PCR精度错误,暂不确定原因和解决办法。其余正常。TS流所有篇章到此就告一段落了!

TS_data.rar
