Vivado入门与提高学习记录 之时序分析基础

0
阅读(342) 评论(0)

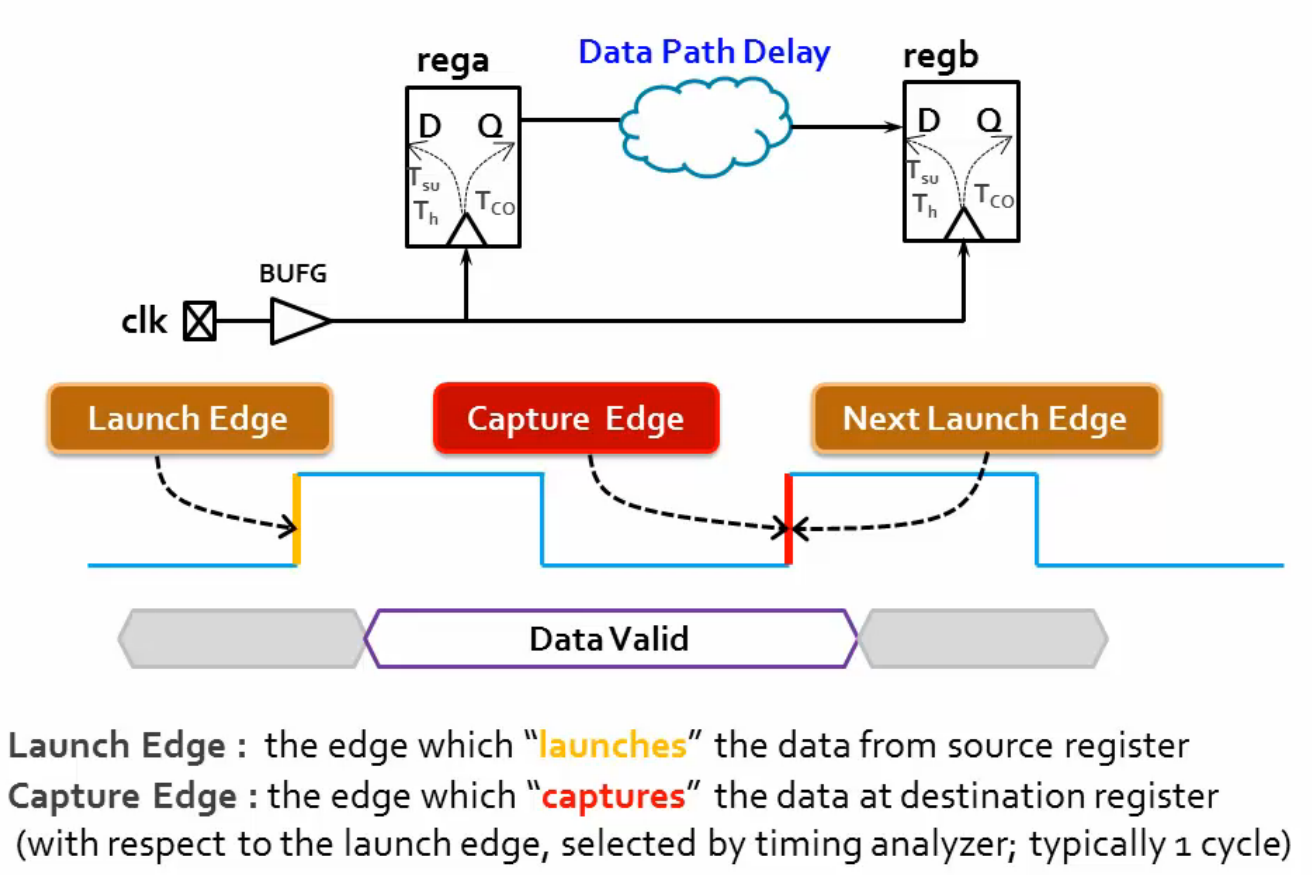

一、发起沿和捕获沿


捕获沿通常也是下一个发起沿,捕获沿与发起沿通常相差一个时钟周期

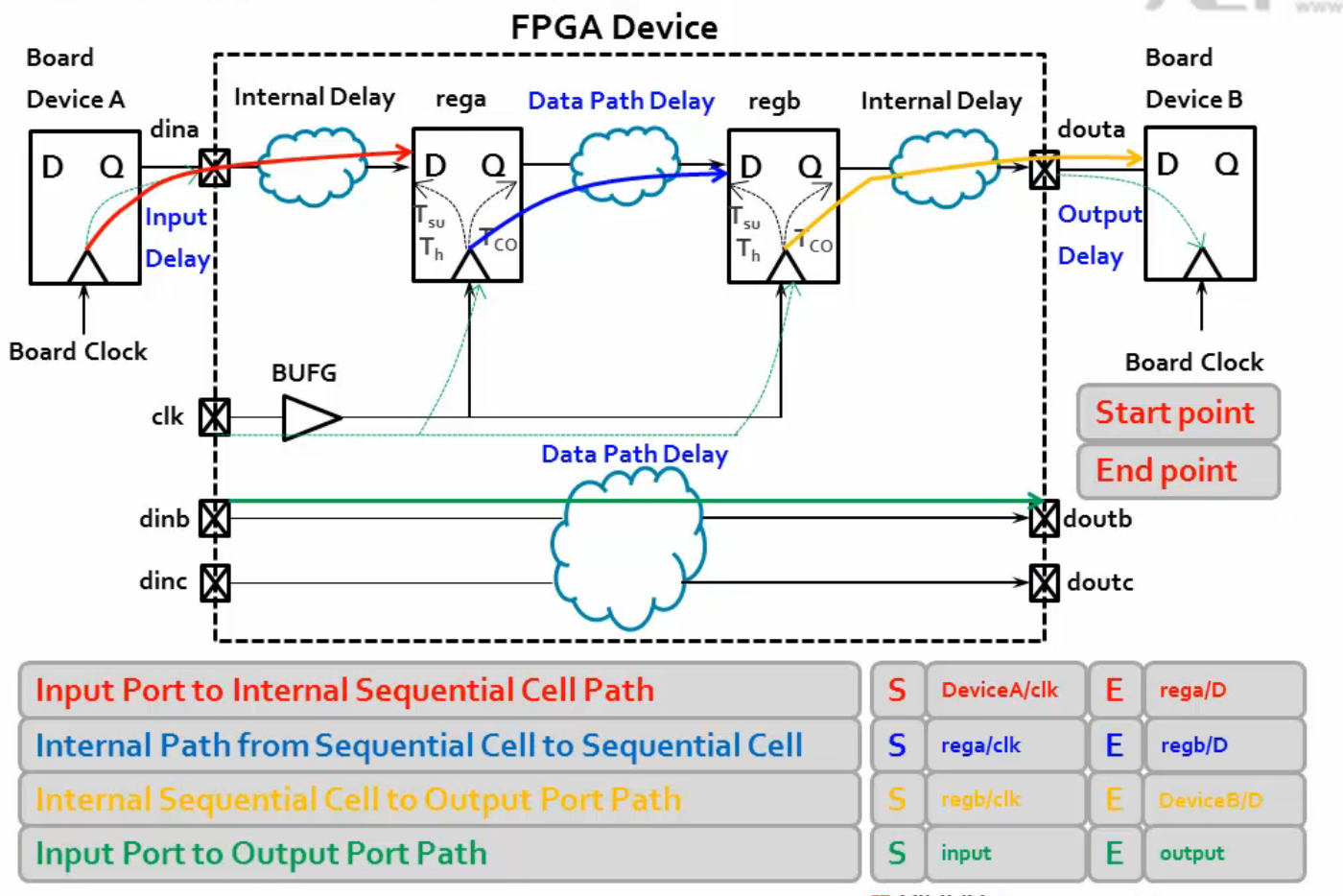

二、四种时序路径

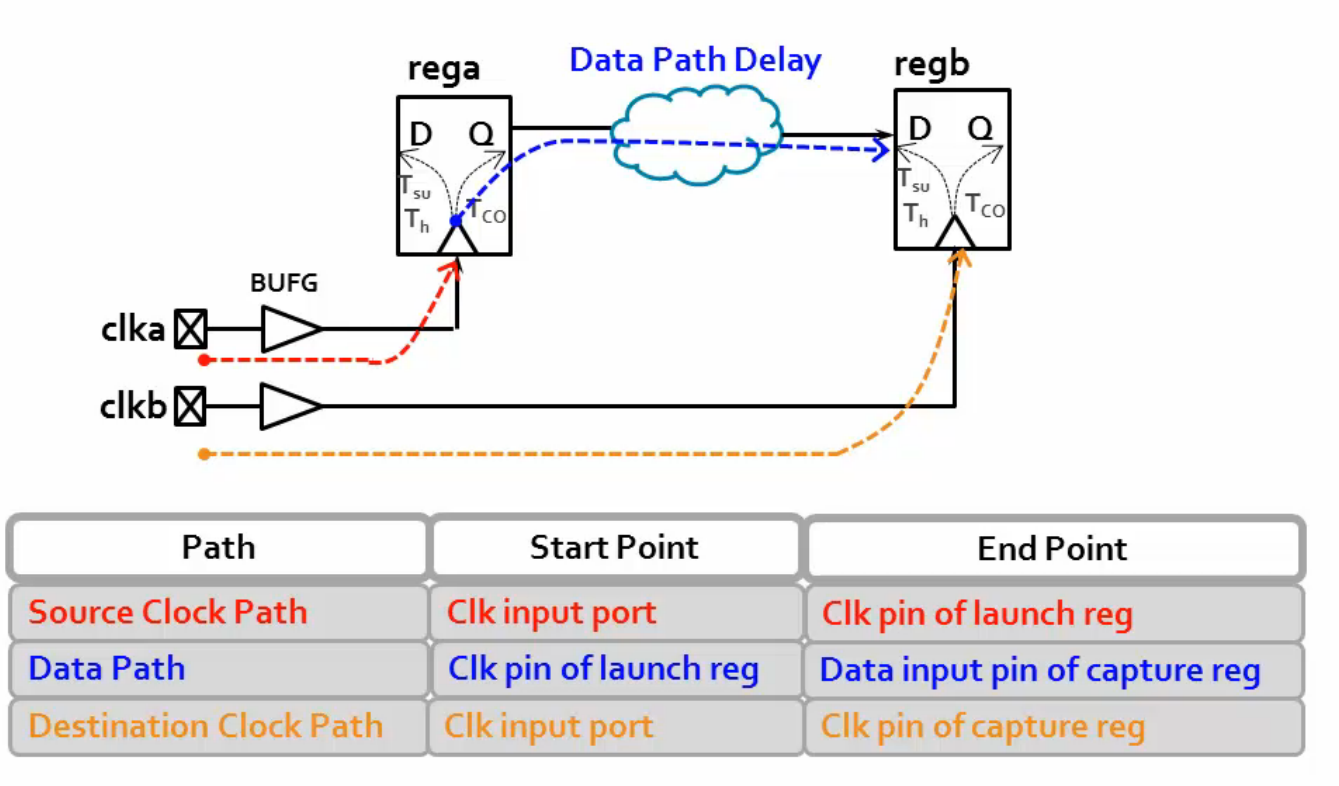

三、时序路径段

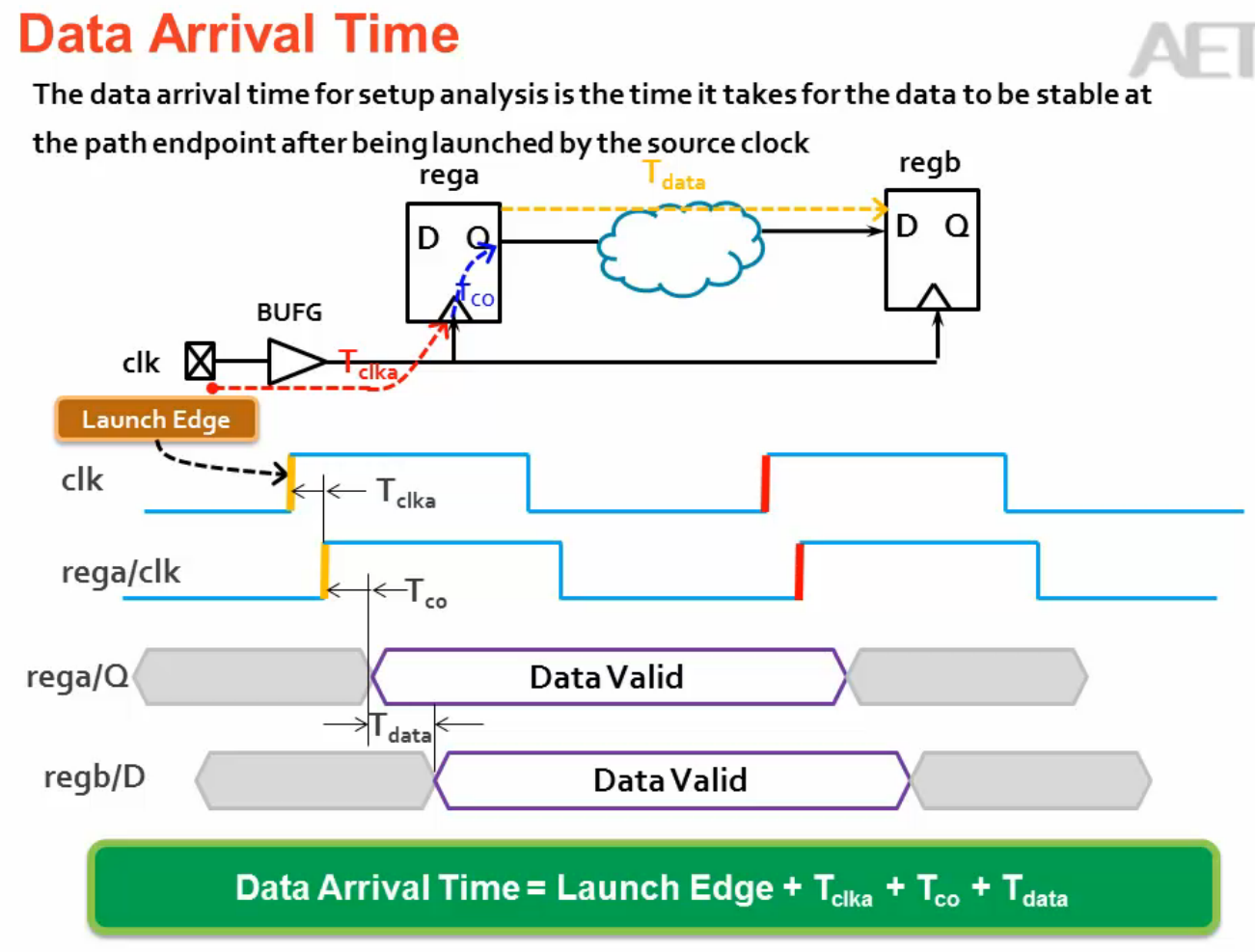

四、数据到达时间


五、时钟到达时间

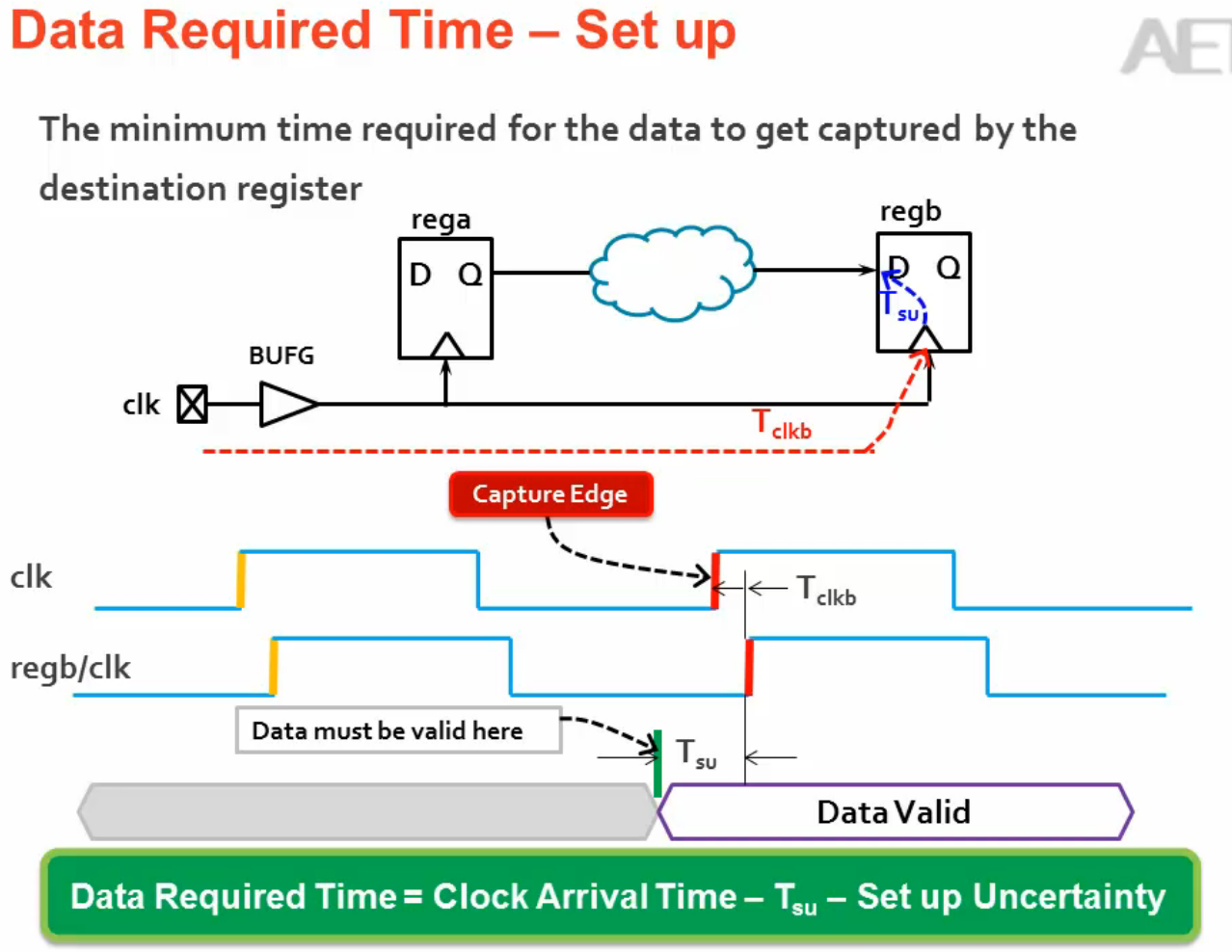

六、建立时间需求

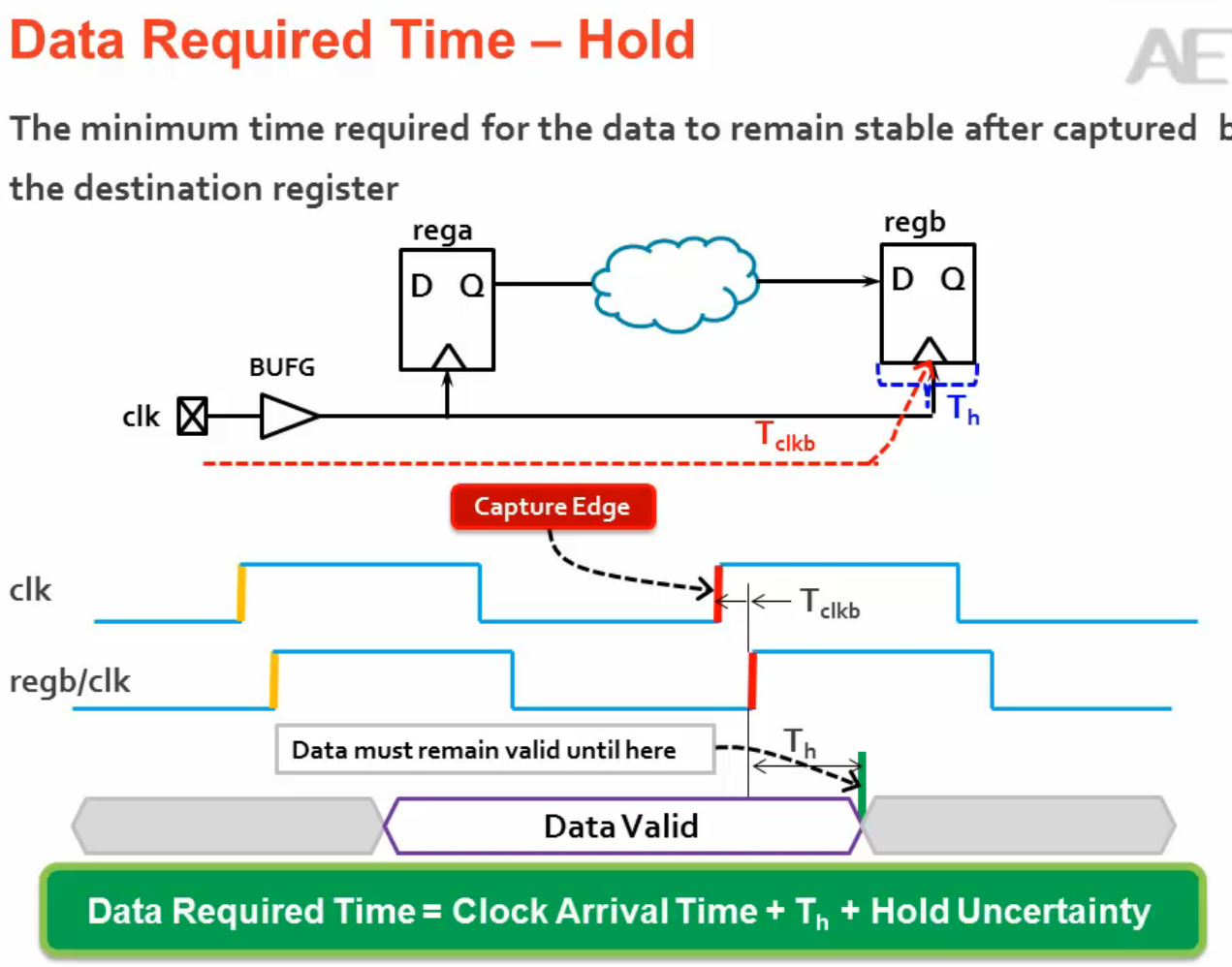

七、保持时间需求


八、建立时间裕量


九、保持时间裕量

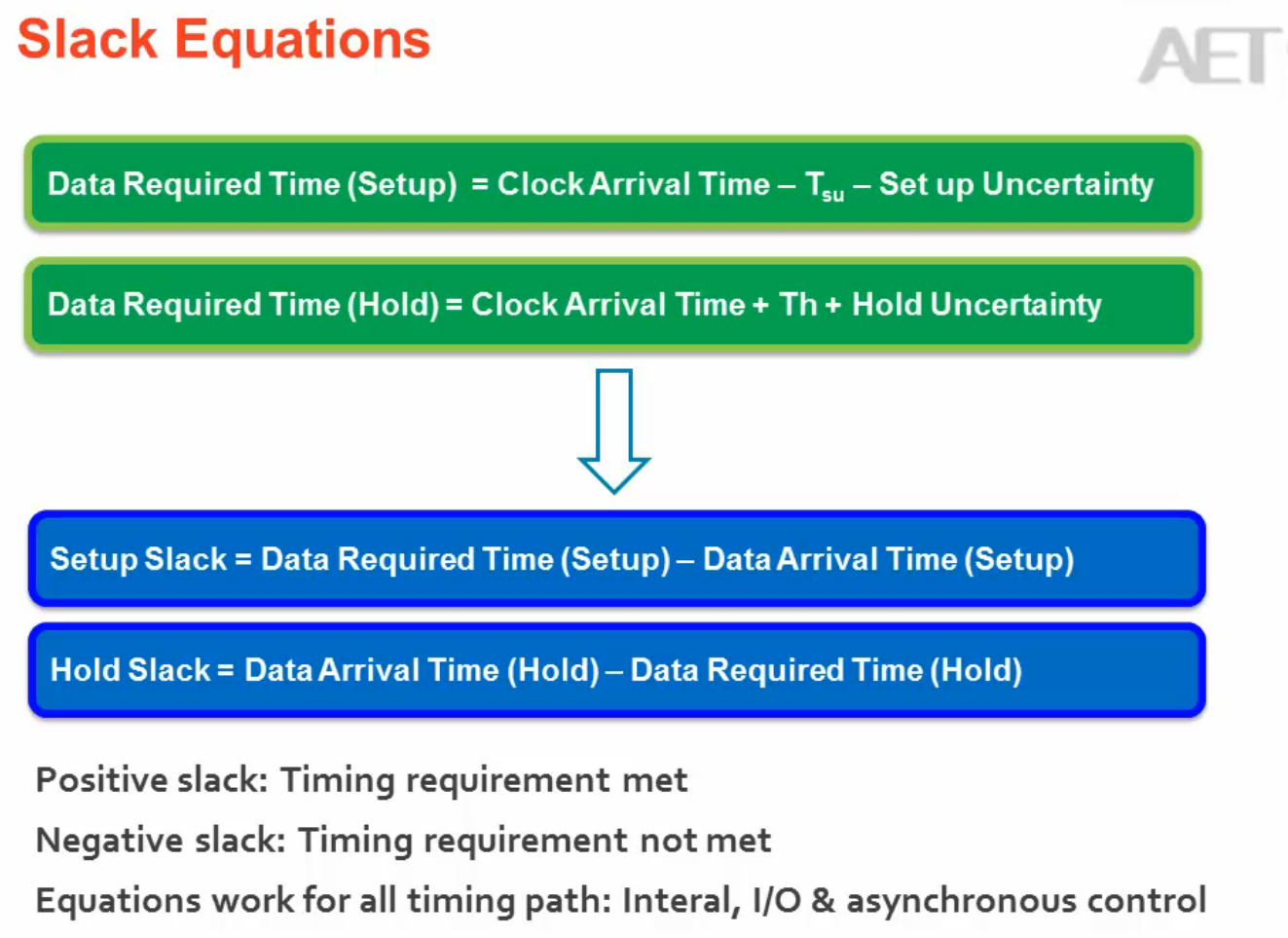

十、裕量时间方程


若建立时间不满足要求,则是数据延时过大

若保持时间不满足要求,则是时钟延时过大

十一、系统频率上限


数据延时为逻辑延时和网络延时,其中逻辑延时由组合逻辑产生,与代码风格有关,网络延时由布局布线产生,与布局布线的策略有关。

Tsu和Tco与器件有关,由器件制作工艺决定,不能更改,故要想提高系统时钟频率,得从数据延时着手考虑。
