前一讲介绍了主机ZYNQ7的IP设计，实际使用中还要对外进行IP设置，下面讲如何对外设的IP进行设置。

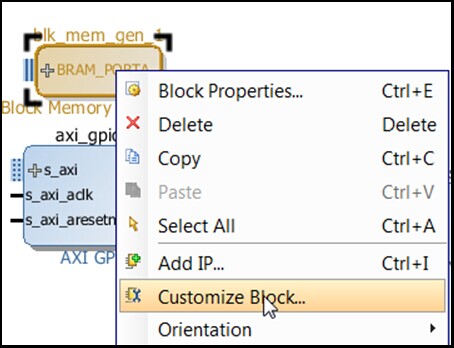

1、双击存储器块IP，或者选择自适应快：

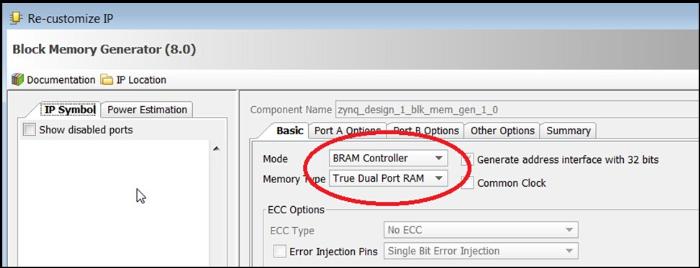

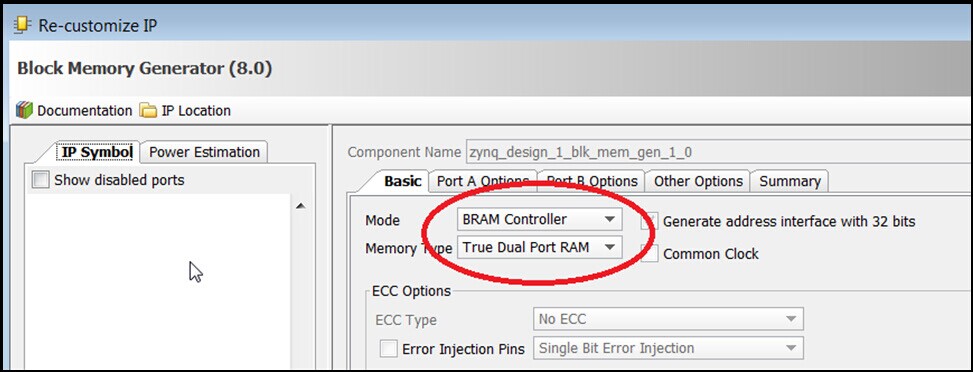

2、在基本对话框，设置：

MODE 为 BRAM Controller

Memory Type 为 True Dual Port RAM，点击OK

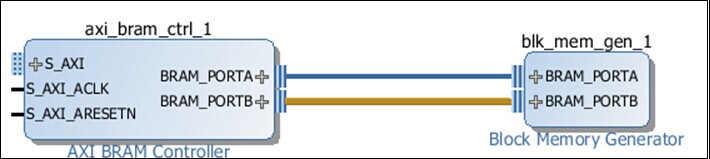

3、链接块存储器发送器到AXI4 BRAM 控制器，点击连接点拖东两者间的线：

其中由AXI BRAM 控制器提供一个AXI的存储器图接口道块存储器发送器。

然后进行块设计助手：

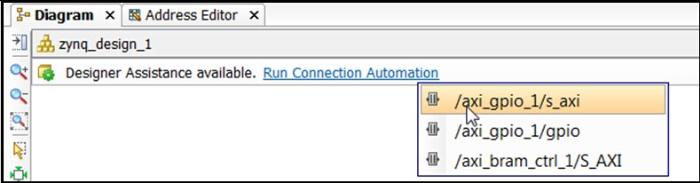

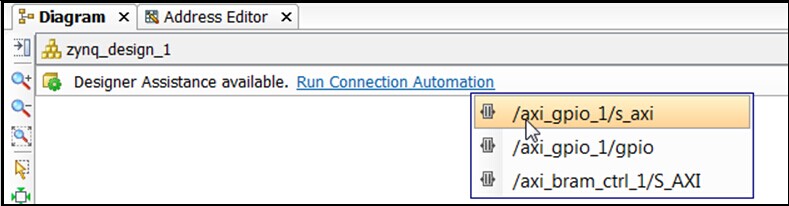

1、点击Run Connection Automation，然后选择/axi_gpio_1/s_axi链接BRAM控制器和GPIO ip,下图所示：

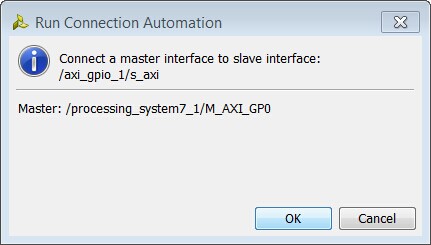

连接后自动对话框打开并且会连接到主AXI接口道次接口，在这种情况下，主助力器就是Zynq 系统的IP

2、然后直接自动连接信息

实现了二者之间的连接

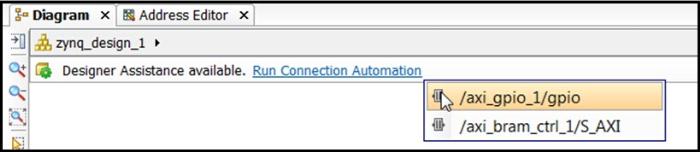

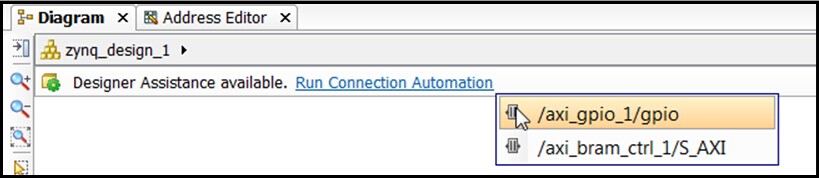

3、选择Run Connection Automation，则能够看到/axi_gpio_1/gpio如图

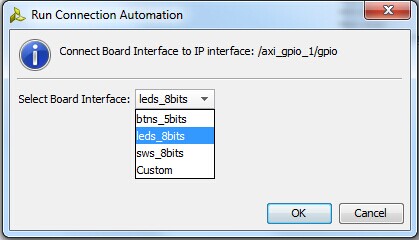

4、选择leds_8bits

\

4、点解OK

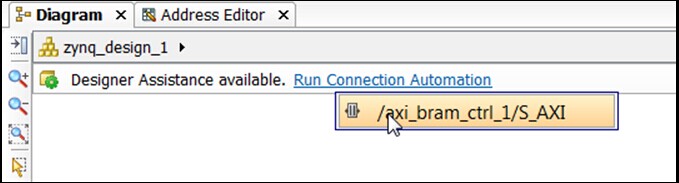

5、选择Run Connection Automation，并且选择保留的属性/axi_bram_ctrl_1/S_AXI

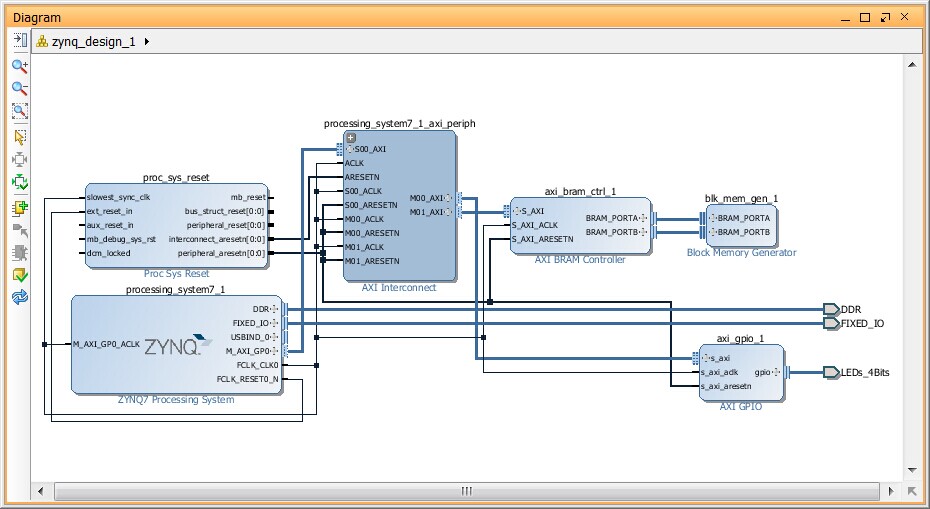

然后相关的IP位置就会不同

点击地址编辑窗口，显示了所有IP的存储器的内容，在这种情况下，存在2个IP，AXI GPIO和AXI BRAM Controller，IP助手会自动分配IP，你也可以选择改变。

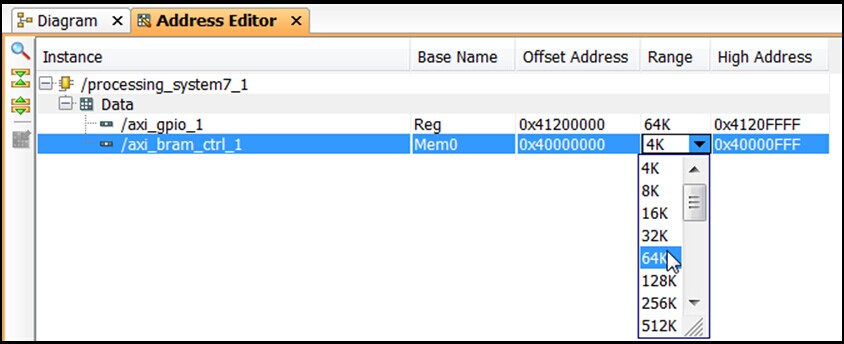

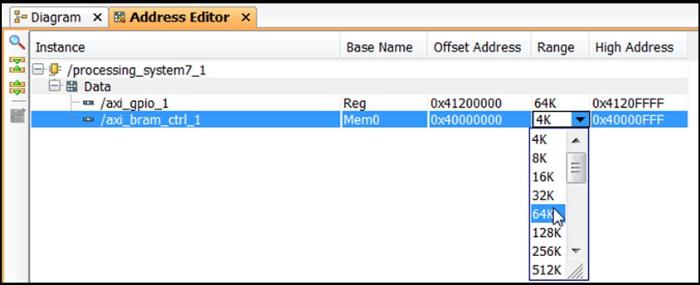

7、改变AXI BRAM控制器到64K，如下所示：

8、保存设计

9、点击地址编辑器能够确保GPIO和BRAM控制器的地址已经更新

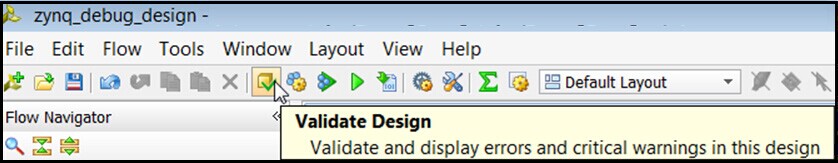

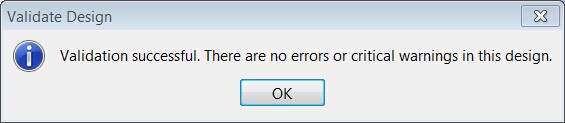

10、点击Validate Design，能够看到IP的运行状态
