TCD1209------硬件调试

0
阅读(3088) 评论(3)

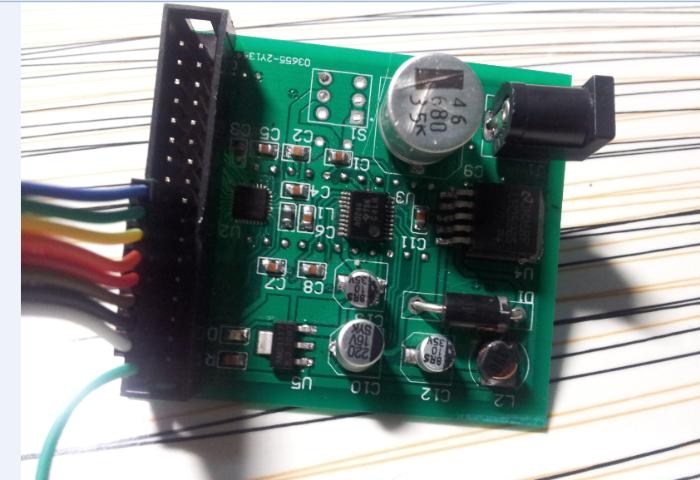

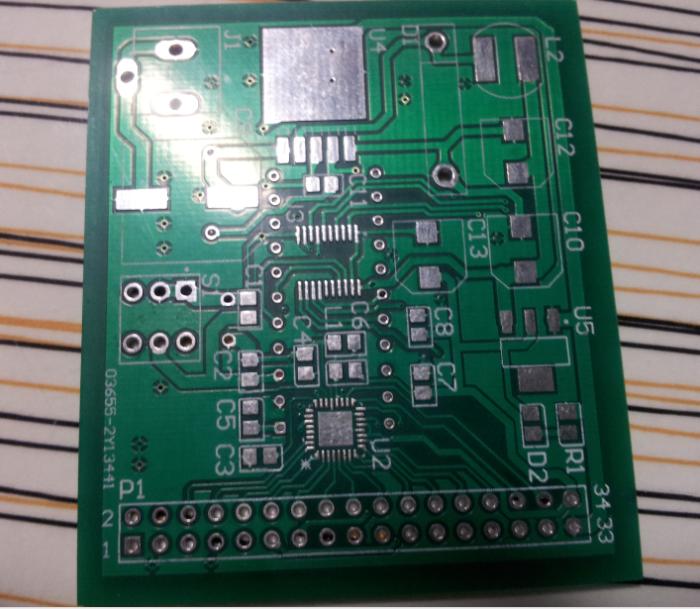

        TCD1209的PCB已经做好了,刚拿到手就迫不及待焊接了一块,干劲十足啊,马上调试起来。板子做的太小了,不知道会不会影响使用呢。。

焊接对我来说不是很难,虽然都是贴片的,但好歹以前干过这瓷器活。但郁闷的是244封装小了点,好在还能勉强焊接上去。不影响使用就可以啦。后期再改正吧。。。

          看起来不咋地啊。。。。哎,当初选器件失败,完全没考虑后期。。。

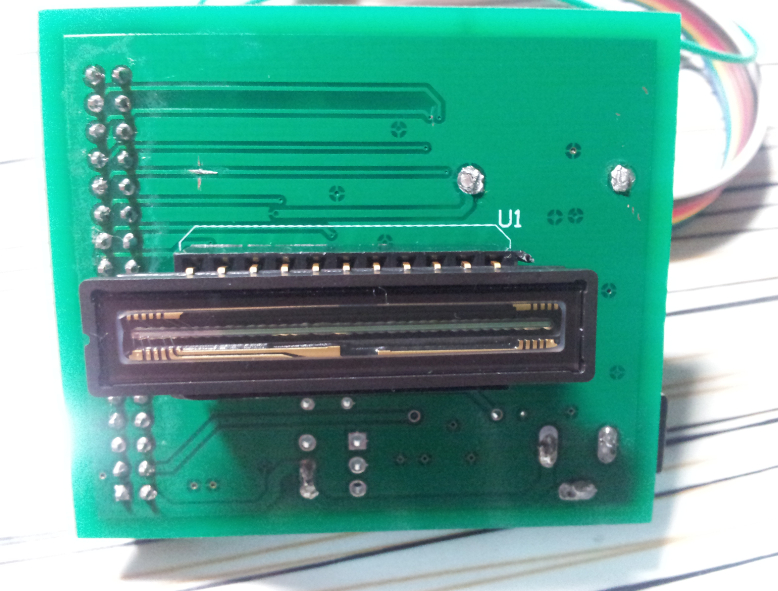

    TCD1209放在后面了,现在想想,这种设计也挺SB的。。。

  下次坚决不能这样干了,自己这样搞都看不下去了。哎,先把调试好吧,再考虑要不要重新制板吧。

    调试过程中遇到的问题有很多:

    1、电源部分开始完全不正确,LM2596进去多少电压,出来就是多少,也不知道咋搞的,瞎捣鼓捣鼓就好了,这部分没得解释也解释不清。不过好在电源电压稳定,滤波效果很不错。

    2、其他部分直接写了个简单的测试信号,就是拿方波来调试整个电路的信号传输效果。问题还是出在AT74ACT244上面,输入一路信号居然对别的输出引脚有很长的串扰。这太令我纠结了。测试了一下午,什么原因都找过了,PCB板都给我割线了。还是解决不了。。怎么办?分析信号是经过244芯片里面出来的,于是总怀疑自己的焊接,又拿着烙铁瞎捣鼓了。问题还是解决不了。后来气的干脆直接上程序,果然,奇葩总是意想不到地发生,各路信号非常正常,无论是波形还是电压值,一点问题都没有。为什么?为什么?反复问自己。难道是当初一路信号线,数字IC其他端悬空,导致干扰?谁能给个合理的解释啊。。

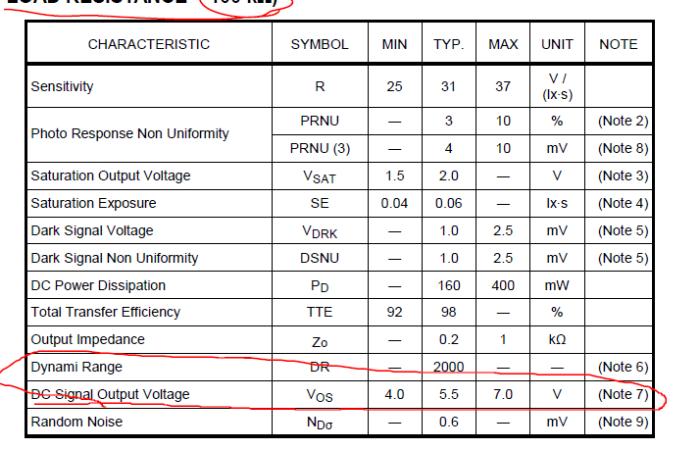

    经过测试,TCD1209各路信号终于正常了。。示波器测1209输出端,电压稳定在4V-7V,基本符合手册要求吧。



    TCD1209的Pin1即OS通过0.1uF的耦合电容和AD9945连接。AD9945为CCD专用采样芯片。通过内部CDS将模拟电压值范围限定在0-2V,再通过内部的采样,输出12位数字信号。

    未完待续。。。。。。
