软件使用版本：Quartus II 13.0+Modelsim_Altera10.1d

工程使用例程：同步FIFO

一、功能仿真（前仿真）的一般性方法

对于Modelsim的使用，用的最多的还是功能仿真。这里对同步FIFO进行仿真分析，来说明Modelsim如何进行一般性的功能仿真方法。

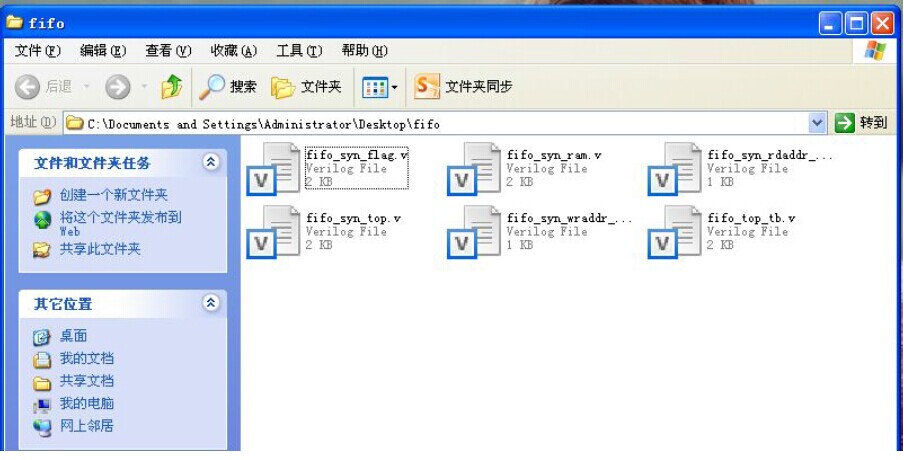

1、将工程中用到的.v文件拷贝到新建的文件夹下，文件夹命名为fifo，包括quartusII设计的工程文件及testbench文件。

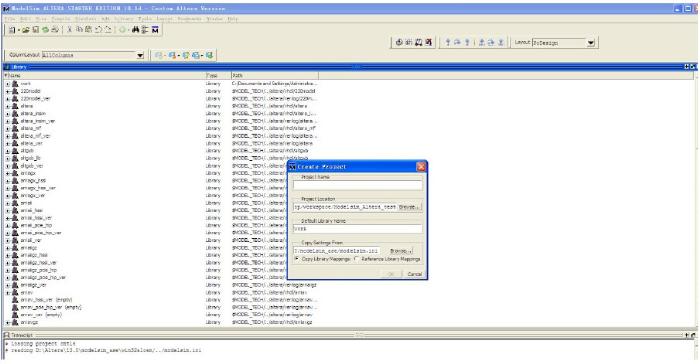

2、打开Modelsim-Altera,新建工程，如下图所示：

3、工程名为fifo,路径为刚刚新建的文件夹，库名称保持默认

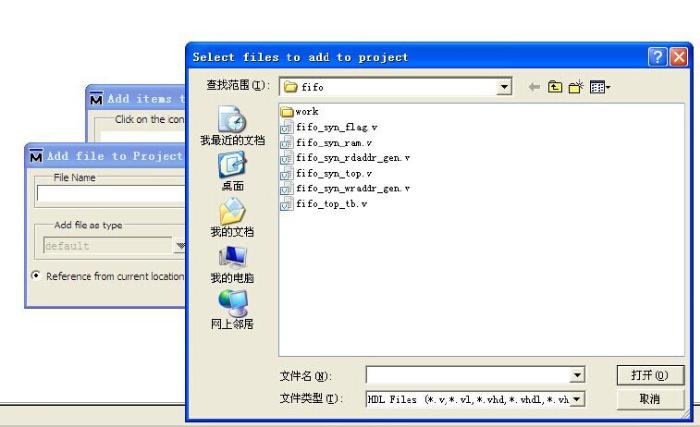

4、向工程中添加文件，将fifo中拷贝的.v文件和testbenc加入工程中。

5、编译所有文件，这里有两种方式。

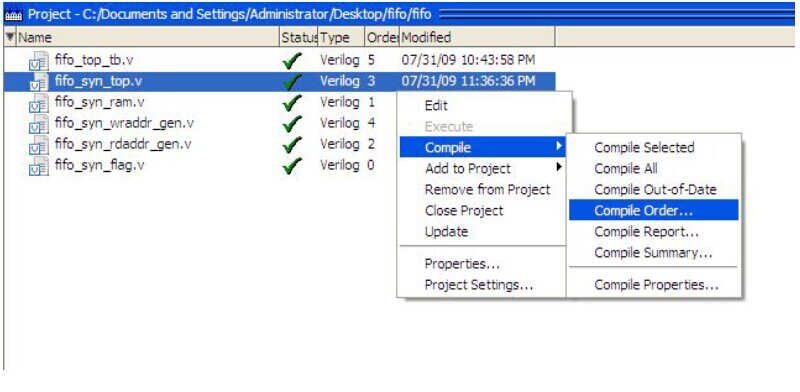

①选择project窗口，右击任意文件，选择compile all，也可以单个文件编译。如下图所示：

②通过命令来实现全编译，执行全编译的命令为project compileall。

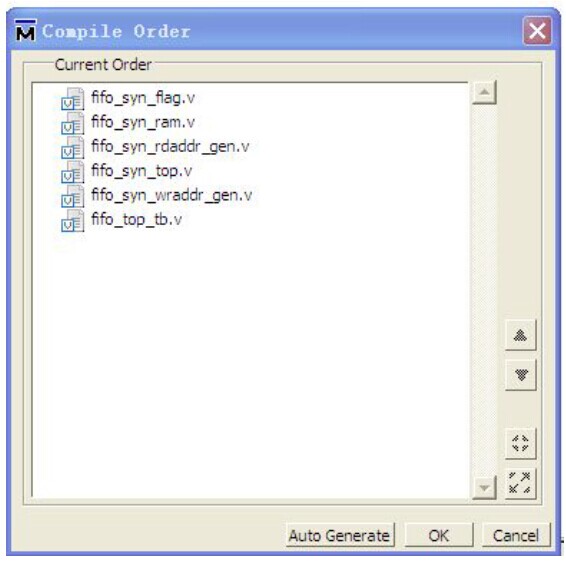

注意：文件无法通过编译的原因有以下情况：1、编译的文件本身存在句法错误，导致无法通过全编译；2、选择编译全部文件，但编译order（顺序）不对，有可能先编译了testbench文件，导致无法通过全编译。针对以上两种情况：第一种可根据命令窗口的提示，返回到文件中修改代码；第二种通过设置文件编译order来解决。选择compile order，根据提示，一般设置为Auto Generate。具体如下所示：

6、编译完成后，点击进入library窗口，在work目录下，点击fifo_top_tb,即testbench文件，进入仿真。也可通过以下两种方式进入仿真。

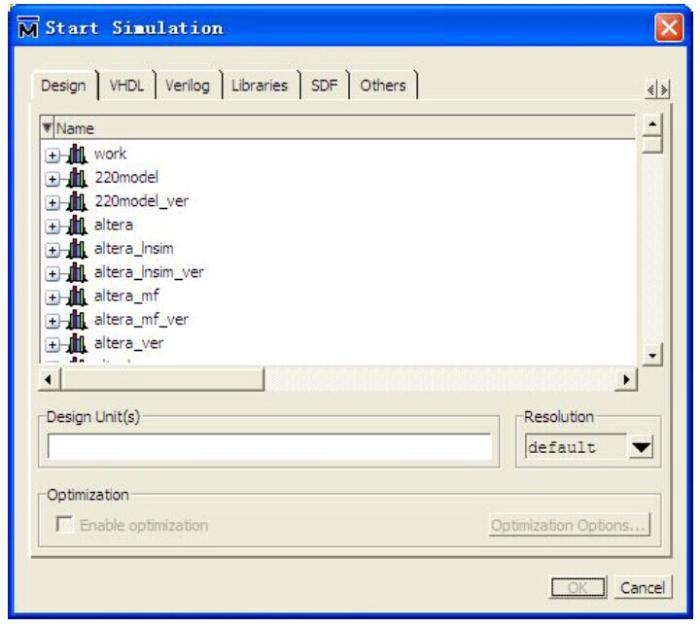

①点击菜单栏中的simulate，选择start simulation,自动跳出如下界面。

同样选择work库下面的fifo_top_tb，单击OK后，进入仿真界面。

②通过Transcript窗口，输入vsim fifo_top_tb，进入仿真界面。

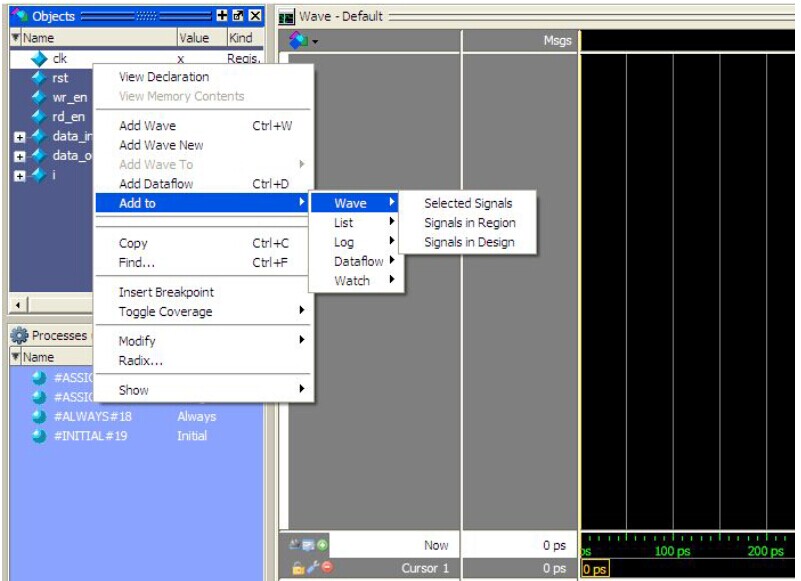

7、进入仿真界面后，选择添加波形至wave窗口。这里面添加了所需的全部信号，也可有选择性添加信号。

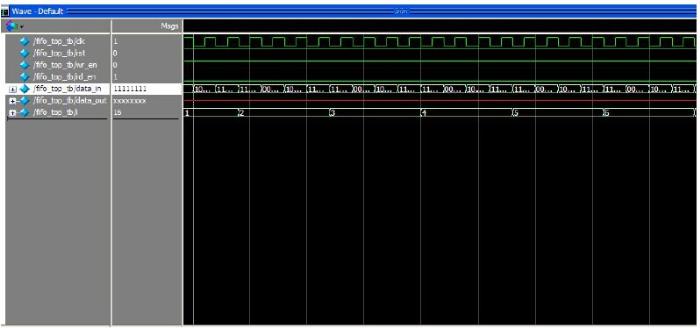

8、运行仿真。点击wave窗口上的，或者直接在命令窗口下输入run等命令。

这样，基本的modelsim用法流程介绍完毕。Wave中的波形，可保存.do文件，方便下次运行时查看。波形的分析，可通过仿真结果进行查看。对于本实例，也可通过view下面的Memory list 进行查看和分析。

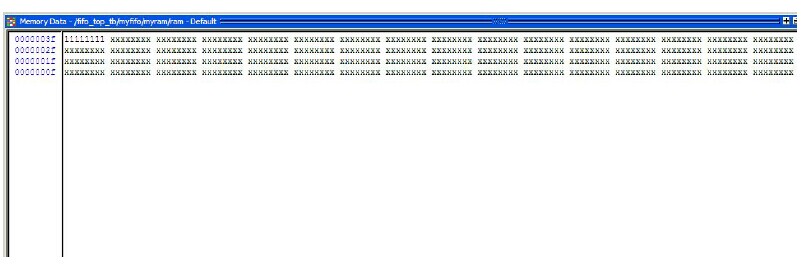

可以先结束仿真，再重新运行仿真过程。打开memory list，然后选择10ns的步长进行单步仿真。在memory list中可清楚查看fifo的写入和读出过程。这里不再详述。这样，对Modelsim—Altera运行功能仿真的通用方法介绍至此。

附录：

Modelsim的基本命令：

·project compileall              //编译所有工程文件

·vlib work                     //该目录下新建一个work目录

·vmap work work              //将目前的逻辑工作库work和实际的工作库work映射 对应

·vlog file.v                     //编译对应的文件

·vsim tb_module_name         //仿真命令，注意testbench为模块名

·view wave/dataflow            //打开波形或数据流窗口

·add wave -hex * //*表示添加设计中所有的信号，-hex表示以十六进制 来显示波形窗口中的信号值

·add wave /tb_module_name/ *  //模块中所有信号加入波形文件

·restart -f                     //重新执行仿真

·run/run -all                   //运行仿真

·run time                     //运行仿真时间

·quit -sim //结束退出仿真

·pwd //transcript窗口显示当前路径（一般不用）

·cd //改变工作路径（一般不用）

·do file.do                    //运行do文件
