软件使用版本：Quartus II 13.0+Modelsim_Altera10.1d

工程使用例程：tcd1209+ad9945，verilog HDL设计

撰写人：Strive_JP

参考资料：《ModelSim高级使用进阶_1_do文件和批处理文件使用_Camp》

一、do文件使用

在使用技巧总结（一）中提到了，保持波形文件格式为.do文件，以便在下次进行仿真时直接打开。其实，.do文件可以很方便地增加工作效率。前面所介绍的都是基于GUI即Modelsim图形界面的仿真方法，每次仿真过程中都需要将这些仿真流程执行一篇。无论是点击鼠标还是输入命令，这些方法都极大的不便。尤其当我们发现错误，修改代码后再进行重复步骤的编译。这些都让人崩溃。在本文中，总结一种.do文件调用的方法，来省略这些仿真流程。

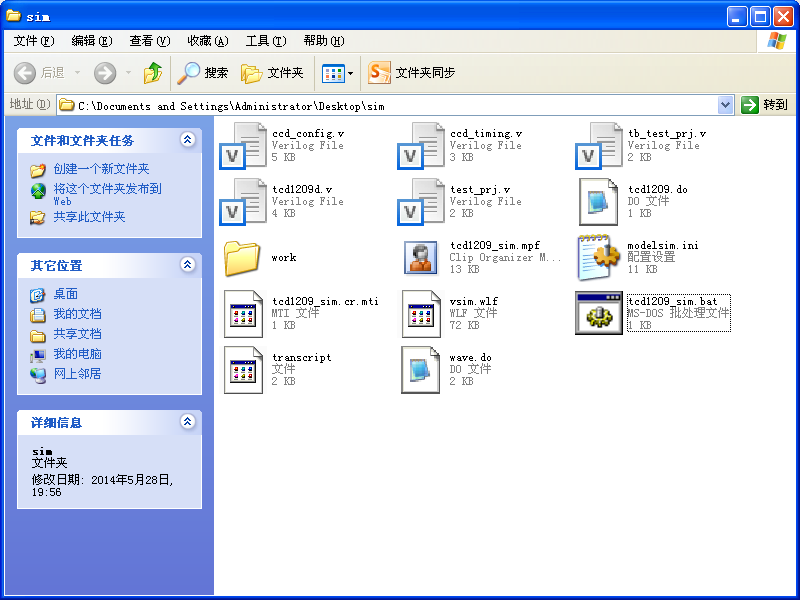

还是采用技巧总结（二）中的例程来说明，建立.do文件。例程目录如下:

注：上图已完成本文档所有操作，并且在工程中最好将仿真所有文件放入同一文件夹下，防止因路径问题，仿真无法正确执行。

随后，打开modelsim，进行功能仿真，所有步骤参考技巧总结（一）。

运行完仿真之后，我们将仿真过程中的命令进行总结：
·cd {C:\Documents and Settings\Administrator\Desktop\sim}--更改路径 名称（当前modelsim工程路径）

·vlib work  ---建立work库

·vmap work work ---映射work库

·vlog -reportprogress 300 -work work {C:\Documents and      Settings\Administrator\Desktop\sim\tcd1209d.v}

·vlog -reportprogress 300 -work work {C:\Documents and      Settings\Administrator\Desktop\sim\test_prj.v}

·vlog -reportprogress 300 -work work {C:\Documents and      Settings\Administrator\Desktop\sim\ccd_config.v}

·vlog -reportprogress 300 -work work {C:\Documents and      Settings\Administrator\Desktop\sim\ccd_timing.v}

·vlog -reportprogress 300 -work work {C:\Documents and      Settings\Administrator\Desktop\sim\tb_test_prj.v}

---以上几步加载数据路径中的文件

·vsim tb_test_prj  ---运行仿真模块

·view wave      ---打开波形窗口

·add wave -hex *  ---添加所有信号至wave窗口，并以16进制显示

·run 50us          ---执行仿真

通过这几个命令，就可以编译属于自己的.do命令了。

--------------------------------------------------------------------------------------------------

cd {C:\Documents and Settings\Administrator\Desktop\sim}

vlib work

vmap work work

vlog -reportprogress 300 -work work {C:\Documents and Settings\Administrator\Desktop\sim\tcd1209d.v}

vlog -reportprogress 300 -work work {C:\Documents and Settings\Administrator\Desktop\sim\test_prj.v}

vlog -reportprogress 300 -work work {C:\Documents and Settings\Administrator\Desktop\sim\ccd_config.v}

vlog -reportprogress 300 -work work {C:\Documents and Settings\Administrator\Desktop\sim\ccd_timing.v}

vlog -reportprogress 300 -work work {C:\Documents and Settings\Administrator\Desktop\sim\tb_test_prj.v}

vsim tb_test_prj

view wave

add wave -hex *

run 50us

---------------------------------------------------------------------------------------------------

将上述命令编辑成.do文件保存。

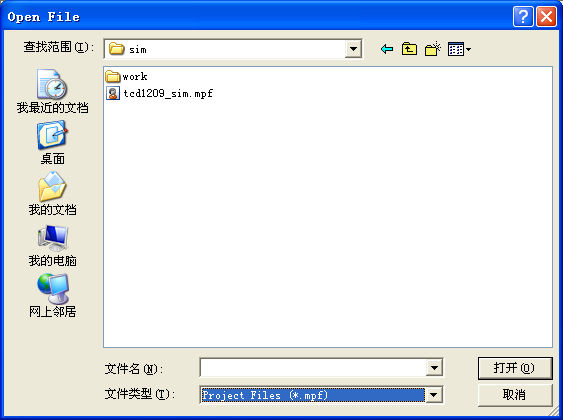

重新打开modelsim工程：

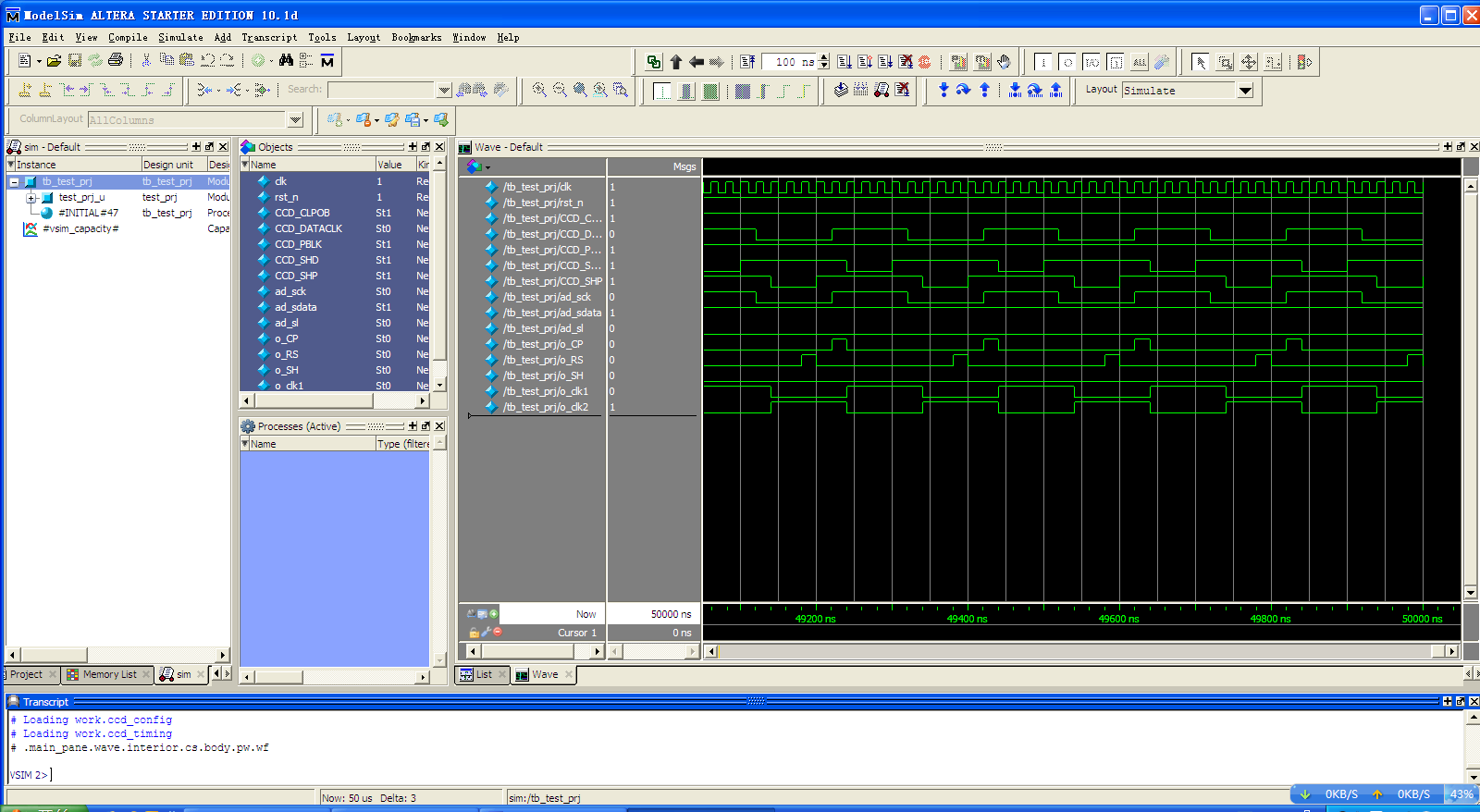

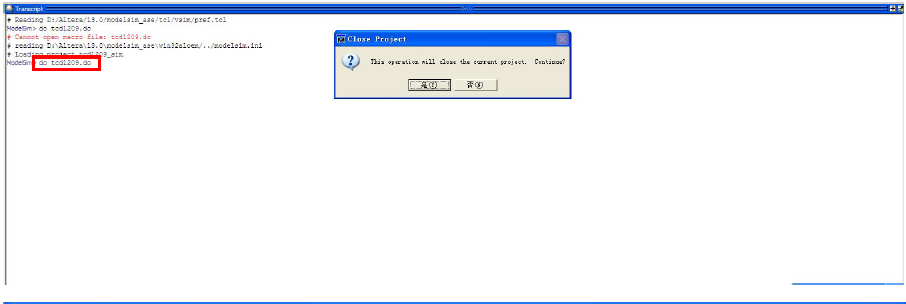

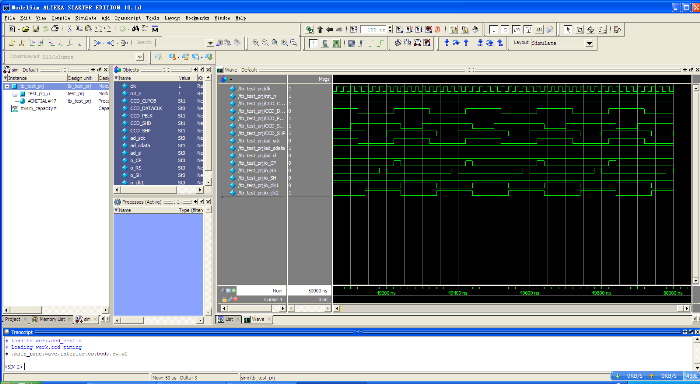

在transcript端口输入do file.do 命令。自动执行仿真如下。

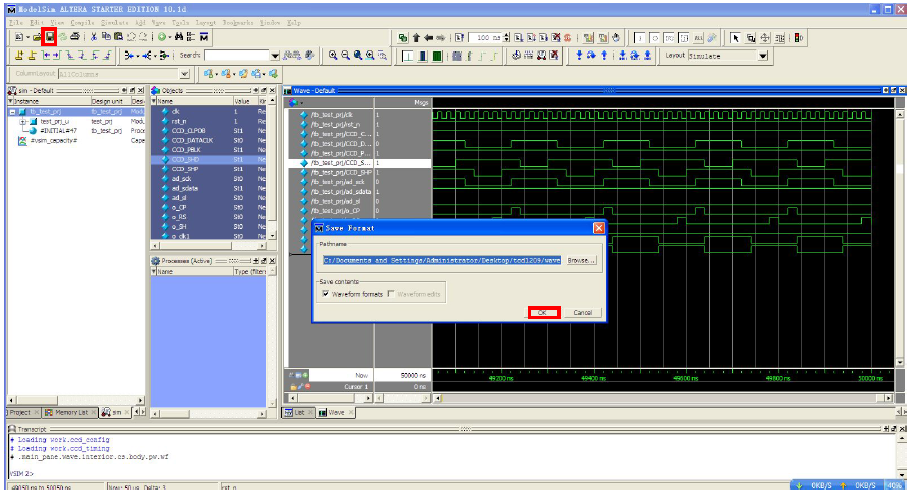

在波形图界面单击下，再点击保存，可以将仿真完成的波形图保存下来，以便下次启动时直接查看。保存的文件依然为.do文件。

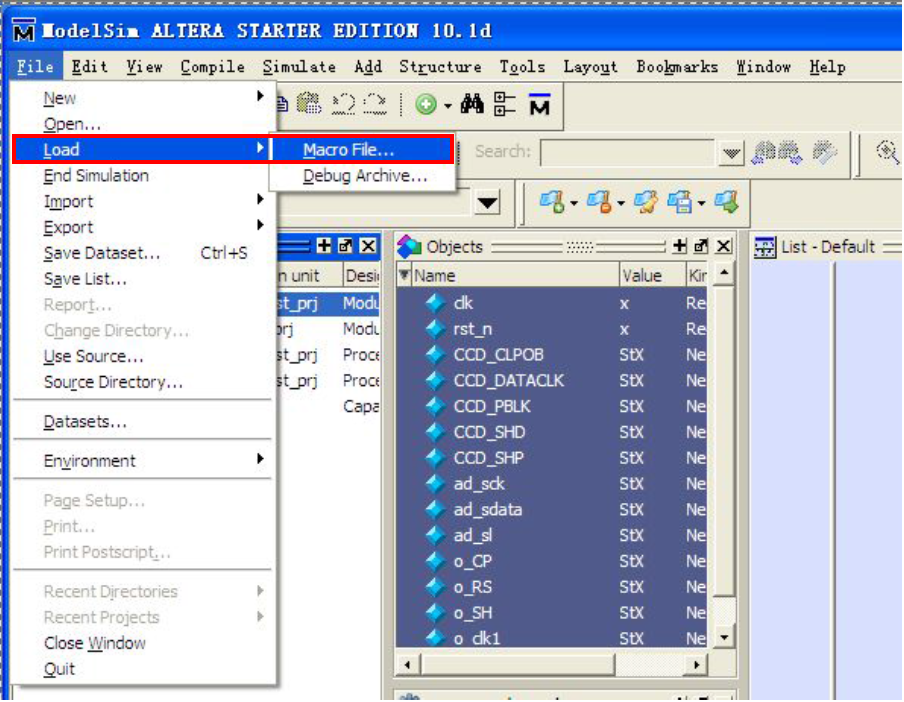

下次若想查看此处仿真图，只需运行file---load---macro file。

选择保存的wave.do文件，确定后加载上次保存的波形。

二、批处理文件使用(有待继续挖掘)

这里只将使用方法写出。在仿真文件夹sim下新建一个txt文件并打开，在txt文件中输入下面命令。

-------------------------------------------------------------------------------------------------------

Echo

Pause

Vsim -do .\tcd1209.do

Pause

-------------------------------------------------------------------------------------------------------

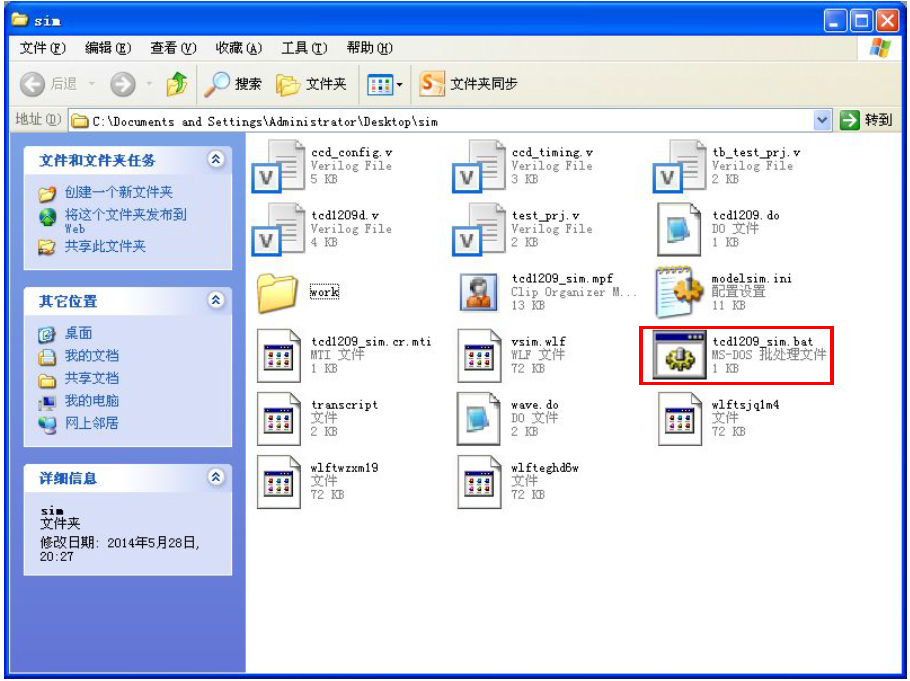

保存后，关闭文件，将文件后缀名改成.bat。

这样一个简单的批处理文件就做好。

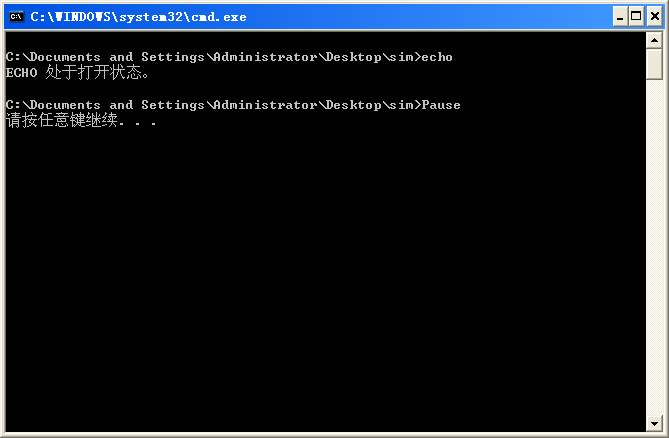

双击.bat文件，出现如下对话框，按任意键。这事电脑将自动调用modelsim进行仿真，仿真波形也一并给出。

执行完成后的对话框

注意：若不想看到modelsim界面，想让modelsim直接后台运行，只需将.bat里面改成如下所示：

-------------------------------------------------------------------------------------------------------

Echo

Pause

Vsim -c -do .\tcd1209.do

Pause

-------------------------------------------------------------------------------------------------------

这样modelsim运行的结果将打印在DOS命令窗口。以一个简单的16位计算器为例:modelsim后台仿真后结果如下。

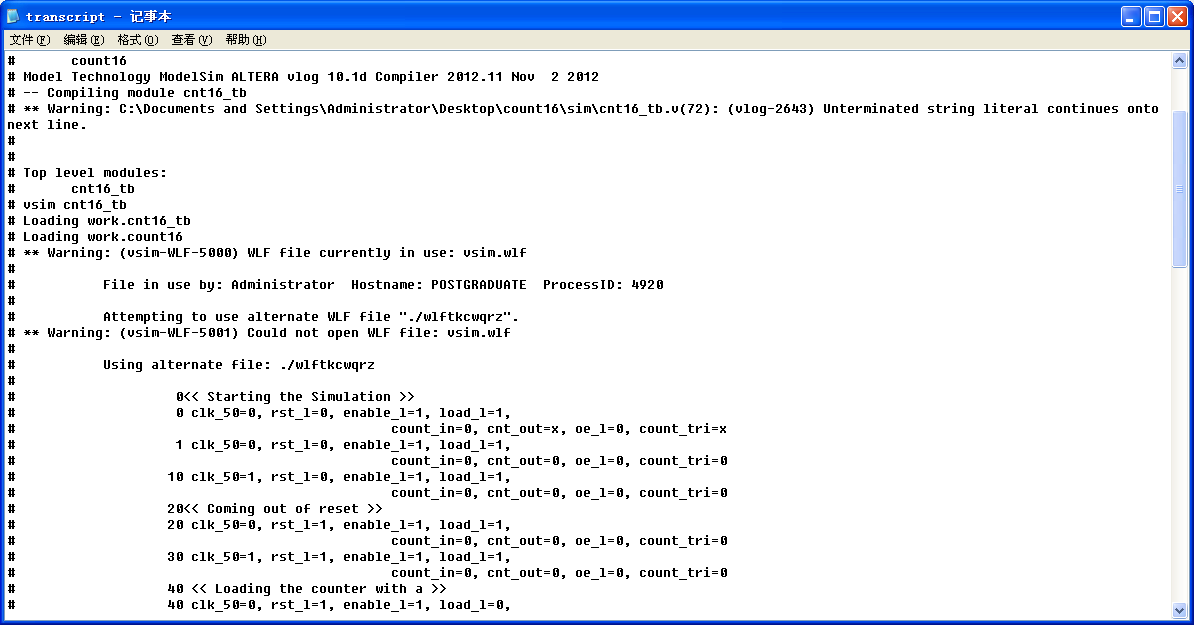

仿真的结果也可通过生成的transcript文件来查看，采用txt文本文档打开。

OK，modelsim仿真的总结就此结束，但知识是不停积累的，总结结束，学习继续。。。。。。。
