【红色飓风Nano二代测评】资料链接和led试玩

发表于 3/31/2014 9:41:49 AM 阅读（4216）

今天考完长途回来，就受到寄来的板卡，格外高兴。由于之前用xilinx的FPGA都是使用USB-JTAG来烧写的，由于NANO2开发板不支持USB-JTAG，需要使用xilinx的仿真器来烧写FPGA，买的仿真器将近200大洋，

由于在社区中没有找到资料，我去淘宝上找这块板卡，看到了这块板卡的资料。

板卡资料：http://aw7kjkqgf2.l24.yunpan.cn/lk/QpNRkwW9ZFnek#/-0，很详细（后面发现记过来板卡的有一页纸上有这个网址）。

因为对xilinx的东西不是特别的熟悉，这次就记录led流水灯实现的过程。

一：仿真器驱动安装

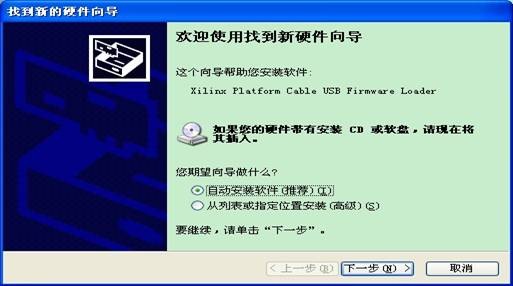

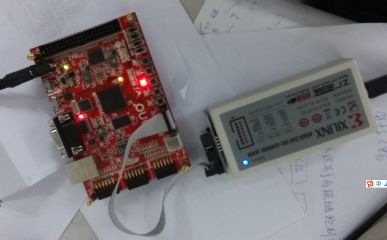

将仿真器连接到nano2，再将usb口连接到电脑上，出现

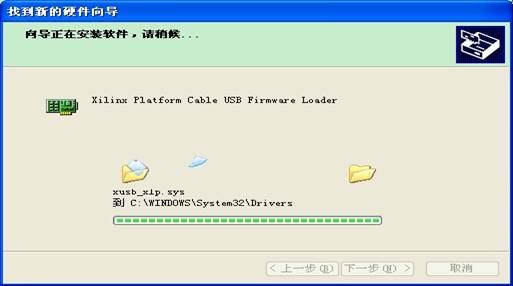

选择自动安装软件，下一步

安装完成后，重启电脑。查看电脑设备管理器，可知是否安装成功。

注：xp系统，注意不能在开发板上电的时候插拔JTAG。

二：流水灯设计

这本是一个入门级别的实验，但是不熟悉ISE的我决定记录好自己整个过程。

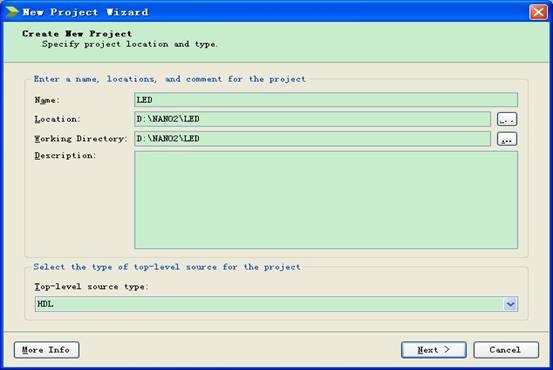

启动ISE14.6，新建LED工程

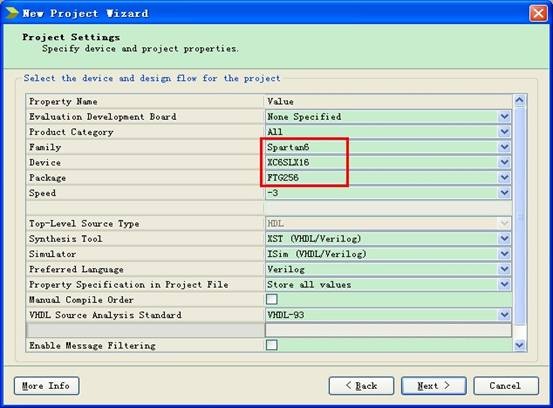

Next，选择目标器件

Next，出现刚刚新建工程的信息，看看是不是对的，没错的话，点击finish。

完成了工程的建立，就来到了ISE的主界面，选择project-》new source

点击Next，添加输入输出

点击Next，在finish就可以进入verilog的设计了。

编写verilog代码

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date:    19:37:11 03/30/2014
// Design Name:
// Module Name:    LED
// Project Name:
// Target Devices:
// Tool versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
module LED(
    input clk,
    input rst_n,
    output [7:0] led
    );

//1s延时,50M
reg [25:0]cnt;
reg led_ctrl;
always @(posedge clk)
begin
	if(!rst_n)
		begin
			cnt<=0;
			led_ctrl<=0;
		end
	else	if(cnt==26'd49_999_999)
				begin
					cnt<=0;
					led_ctrl<=1'b1;
				end
			else
				begin
					cnt<=cnt+1'b1;
					led_ctrl<=0;
				end
end

reg [7:0]led_reg;

always @(posedge clk)
begin
	if(!rst_n)
		led_reg<=8'b0000_0001;
	else	if(led_ctrl)
				led_reg<={led_reg[0],led_reg[7:1]};
			else
				led_reg<=led_reg;
end

assign led=led_reg;
endmodule

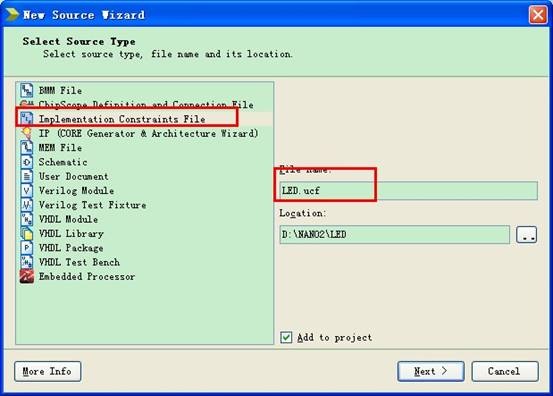

编写UCF文件，选择project-》new source

Next后，点击finish，编写ucf文件

NET led[0] LOC =M12 | IOSTANDARD=LVCMOS33;
NET led[1] LOC =L12 | IOSTANDARD=LVCMOS33;
NET led[2] LOC =L13 | IOSTANDARD=LVCMOS33;
NET led[3] LOC =M14 | IOSTANDARD=LVCMOS33;
NET led[4] LOC =R12 | IOSTANDARD=LVCMOS33;
NET led[5] LOC =T12 | IOSTANDARD=LVCMOS33;
NET led[6] LOC =T13 | IOSTANDARD=LVCMOS33;
NET led[7] LOC =T14 | IOSTANDARD=LVCMOS33;
NET rst_n LOC =P7;
NET clk LOC =M9;

点击编译，编译没错后，点击Generate Programming File，产生bit流文件

三：编程与配置

1：JTAG烧写

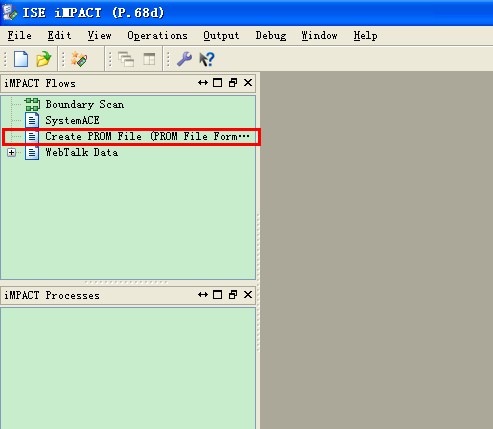

点击Tools->iMPACT,给开发板上电（这个时候已经连接好了JTAG）

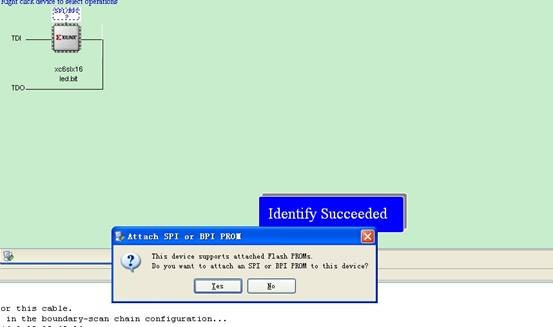

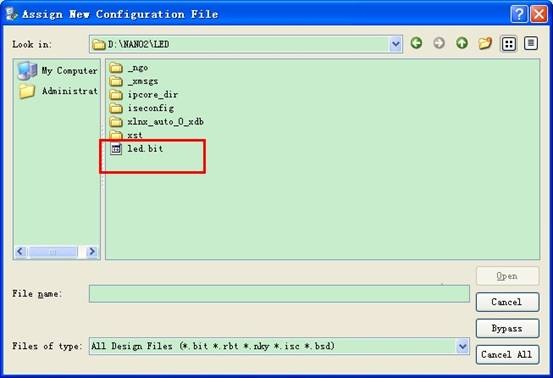

点击Boundary Scan后，在右边选择Initialize Chain，选择
