（2015-1-2 发表于本人QQ空间）和低端输出一样，高端输出的应用也十分广泛。高端输出也可叫高驱或高边开关，其原理与低端输出类似。不同的是高端输出的诊断往往是通过Is端来反馈，而低边输出则大多通过SPI读标志位。

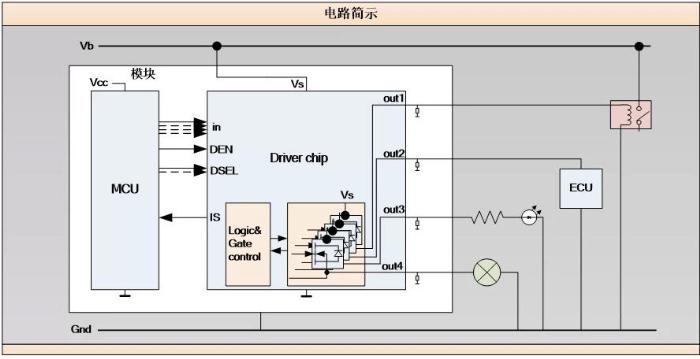

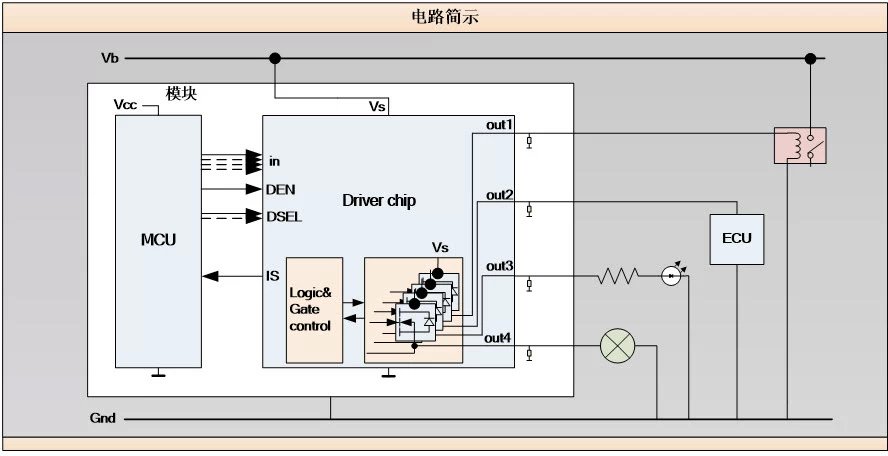

　　如下为一个应用示意，Driver chip即为高驱芯片。在此示例中，高驱芯片共有4路输出口out1~out4，MCU通过in1～in4口来控制out1~4的输出。由于只有一个Is口即电流反馈口，它无法在一个时间同时反馈4个输出口的电流值，故需要有诊断选通口Diagnostic select即图中DSEL，而DEN则为Diagnostic enable（诊断使能口）。这样在输出时就有电流反馈，而且想诊断哪个口都行，而什么时候算过流、什么时候算开路，均可根据负载实际值进行灵活设定。

　　上图采用的是高驱芯片来实现，有时也采用自搭电路来实现某些高驱功能，如自搭电路对单个有特殊要求的指示灯控制；采用自搭电路时诊断也需自行解决，相对来说会更麻烦一些、可靠性也不一定比采用驱动芯片低。
