今天要这设计一个电路，以前没做过，想着就先用Multisim仿真一下吧，但是怎么连都没有输出，经过一些摸索，发现有一些元件在Multisim里面没有仿真文件，具体细节展示如下。

首先是uc3842这个元器件，如下如所示，按照芯片原理，在输入Vcc和Gnd，8管脚应该输出5v才对。

Multisim里面有好几种uc3842的元件，换了另外一个就是0v了

这是什么原因呢，经过摸索我发现，Multisim里面没有后一个的PSPEICE文件。

通过以下方法可以查看。

1.       双击元器件

弹出以下界面

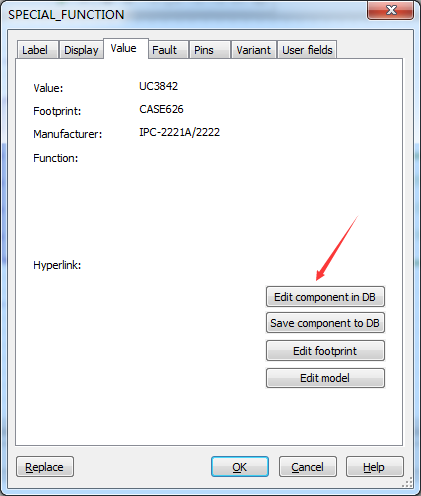

2.       单击Edit component in DB

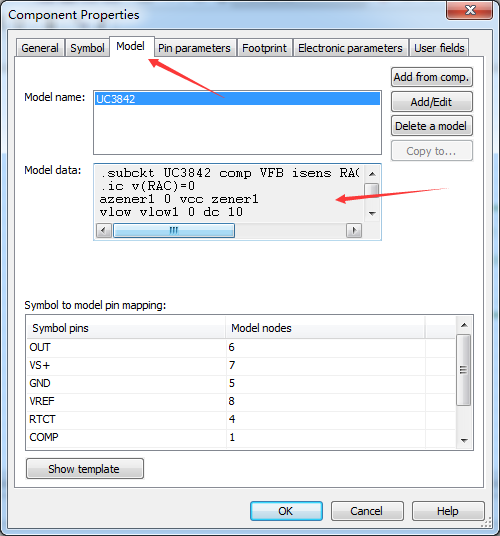

3.       在model选项里可以看到Model data数据

4.       用以上方法查看第二个UC3842芯片的信息，发现第二个芯片的model data资料是空的

这就是为什么第二个芯片仿真时没有输出的原因

此时作者想到之前仿真时遇到的一个芯片也没有输出，这款芯片是tps2812.

通过以上方法查看tps2812的信息。发现这款芯片的Model data信息也是空的，果然如此。
