1. 什么是UART?
UART : Universal Asynchronous Receiver Transmiter ,通用异步收发器
2. UART的内容是什么？

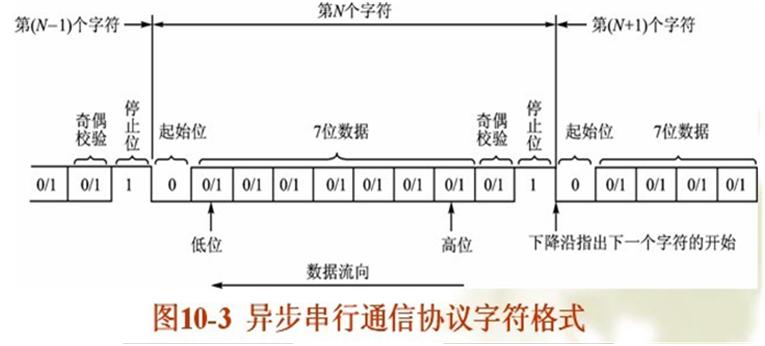

异步协议一帧数据的格式如图10-3所示。
异步协议的特点是一个字符一个字符地传输，而且每传送一个字符都是以起始位开始，以停止位结束，字符之间没有固定的时间间隔要求。每一个字符的前面都有1位起始位（低电平，逻辑值0），字符本身由5～8位数据位组成，数据有效位后面是1位校验位，也可以无校验位，最后是停止位，停止位宽度为1位、1.5位或2位，停止位后面是不定长度的空闲位。停止位和空闲位都规定为高电平（逻辑1），这样就保证起始位开始处一定有一个下跳沿。这种格式是靠起始位和停止位来实现字符的界定或同步的，故称为起止式协议。
UART通信协议是用来进行通信的，那么肯定有接收端和发送端。在UART通信协议中，接收端和发送端只是两个设备，它们可以互为接收端和发送端。这就涉及到UART通信的硬件知识。
UART通信时，通常只用到三根线，分别为RXD、TXD、GND，即接收端、发送端、地。

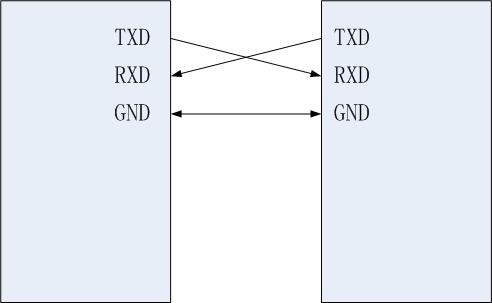

图1 UART通信硬件常用接法
当设备1作为发送设备时，设备2就是接收设备，反之设备2作为发送设备时，设备1就是接收设备。当然，这两个动作可以是同时的，即设备可以同时发送和接收。
现假设设备1是发送设备，设备2是接收设备。设备1首先发送一个起始位，然后发送八位数据位，最后发送一位停止位。当设备2检测到设备1发送的起始位时就准备接收数据，然后接收八位数据位。
由于设备1和设备2是异步通信，设备1和设备2必定要以相同的速率进行发送和接收数据。这个相同的速率就是波特率。即首先在设备1上设置好一个波特率，然后在设备2上设置好相同的波特率，这样就能保证设备1和设备2进行数据传输时能够以相同的速度进行发送和接收数据。
波特率，波特率是指每秒传输的符号数。
现在选择一倍的波特率。
1. 怎么触发发送模块发送数据
发送模块流程图：
当发送模块可以发送数据的时候，TXD首先在波特率的节拍下，分别发送起始位（0）、数据位、结束位（1）。

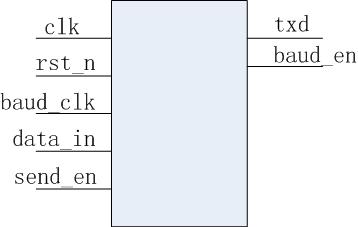

然后发送模块什么时候开始发送数据呢，当需要发送数据的时候。那么发送模块怎么知道什么时候可以发送数据呢？因此，我们不得不在发送模块中先加一个使能端。因此暂时可以得出发送模块的引脚连接如下图所示。
定义好了输入输出之后下面就可以开始写程序了。
发送部分程序如下：
module txd(clk,rst_n,baud_clk,data_in,send_en,txd,baud_en); input clk; input rst_n; input baud_clk; input [7:0] data_in; input send_en; output txd; output baud_en;
reg [7:0] data_send; reg [3:0] send_cnt; reg txd; reg baud_en;
always@(posedge clk or negedge rst_n) if(!rst_n) data_send<=8'b0; else if(send_en) data_send<=data_in;
always@(posedge clk or negedge rst_n) if(!rst_n) baud_en<=1'b0; else if(send_en) baud_en<=1'b1; else if(send_cnt==4'd9) baud_en<=1'b0;
always@(posedge clk or negedge rst_n) if(!rst_n) send_cnt<=4'd0; else if(baud_clk) begin if(send_cnt==4'd9) send_cnt<=4'b0; else send_cnt<=send_cnt+1'b1; end
always@(posedge clk ) if(baud_clk)
case(send_cnt) 4'd0:txd <= 1'b0; 4'd1:txd <= data_send[0]; 4'd2:txd <= data_send[1]; 4'd3:txd <= data_send[2]; 4'd4:txd <= data_send[3]; 4'd5:txd <= data_send[4]; 4'd6:txd <= data_send[5]; 4'd7:txd <= data_send[6]; 4'd8:txd <= data_send[7]; 4'd9:txd <= 1'b1; default:txd <= 1'b1; endcase
endmodule
|
波特率部分程序如下所示：
module baud_generator(clk,rst_n,baud_en,baud_clk); input clk; input rst_n; input baud_en; output baud_clk;
reg baud_clk; reg [8:0] baud_cnt;
always@(posedge clk or negedge rst_n) if(!rst_n) baud_cnt<=9'b0; else if(baud_en) begin if(baud_cnt==9'd433) baud_cnt<=9'd0; else baud_cnt<=baud_cnt+1'b1;; end
always@(posedge clk or negedge rst_n) if(!rst_n) baud_clk<=1'b0; else if(baud_cnt==1'b1) baud_clk<=1'b1; else baud_clk<=1'b0;
endmodule
|
顶层文件
module uart(clk,rst_n,txd); input clk; input rst_n; output txd;
wire baud_en; wire baud_clk;
reg send_en; reg [7:0] data_in; reg [1:0] cnt;
always@(posedge clk or negedge rst_n) if(!rst_n) begin cnt<=2'b0; end else begin if(cnt==2'd2) cnt<=cnt; else cnt<=cnt+1'b1; end
always@(posedge clk or negedge rst_n) if(!rst_n) begin send_en<=1'b0; data_in<=8'b0; end else if(cnt<=2'b1) begin send_en<=1'b1; data_in<=8'b1101_1010; end else begin send_en<=1'b1; data_in<=8'b1101_1010; end
txd u_txd( .clk(clk), .rst_n(rst_n), .baud_clk(baud_clk), .data_in(data_in), .send_en(send_en), .txd(txd), .baud_en(baud_en) );
baud_generator u_baud_generator( .clk(clk), .rst_n(rst_n), .baud_en(baud_en), .baud_clk(baud_clk) ); endmodule |
