Xilinx NAND BOOT时序

由于项目要求，Xilinx的ZYNQ需要从NAND flash启动。硬件导出SDK后，软件一切准备就绪，但是NAND  flash就是起不来。但该板能够通过裸核的NAND flash 测试，因此可以确认NAND flash选型与硬件是没有问题的。

经过多番尝试，奇妙的事情发生了：当使用Xilinx最新的开发环境 Vivado（2014.2）导出硬件时，能够BOOT起来，但是若使用ISE（2013）时，却仍是不能正常启动。为了对比区别，将不同开发环境导出的寄存器初始化文件ps7_init.tcl文件进行对比，并参考UG585附录处的寄存器说明表，发现二者在NAND的timing相关的寄存器存在差异。循迹而去，找到了差异所在。

具体的差异如图1.1、图1.2所示。

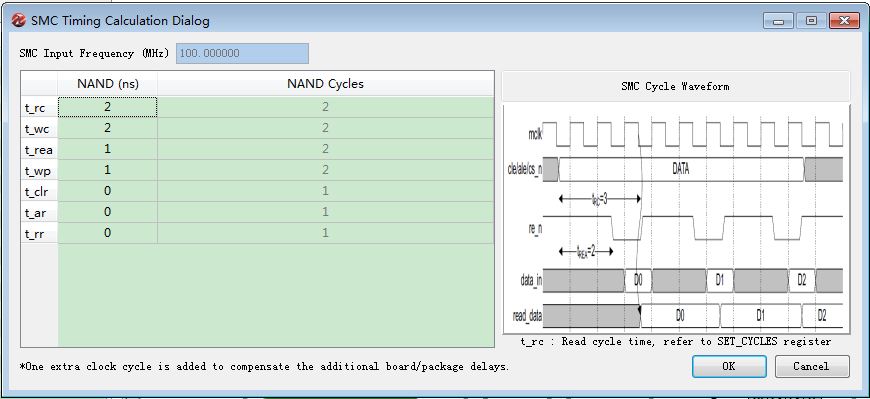

图1.1 ISE中XPS的NAND flash默认SMC timing calculation设置

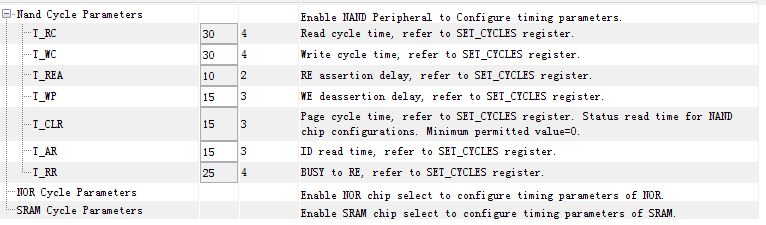

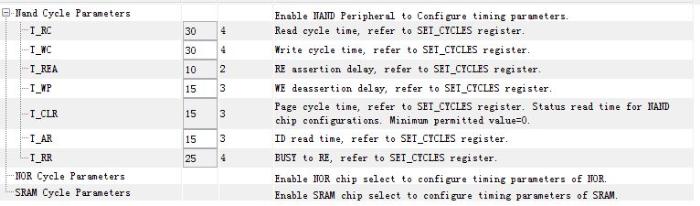

图1.2 Vivado中NAND flash默认SMC timing calculation设置

看到区别之后，突然记起安富利的一个FAE曾对我说过：“目前Xilinx已经不再对ISE进行更新了，而是主推Vivado，因此在ISE的一些bug，也不会再修补。”

但鉴于目前的工程基本都是在ISE上完成的，一时难以移植，因此将ISE中的SMC timing calculation设置改成与Vivado一样。

后再试验，一次通过！！非常开心。

有了此次的教训，明白了开发工具的重要性。虽然之前一直使用altera的器件，所以对quartus比较熟悉。后来有不得已转移到Xilinx的器件上，又重新学习了ISE、planahead等，看来现在由不得不学习Vivado。不过，进了这行，就必须保持一颗自觉学习新知识的心。其实原理都是一样的，只是工具不同而已，所谓“融会贯通”也就是如此。
