VIVADO 自定义IP（非AXI类）

  在FPGA的开发使用过程中，IP重用一项非常实用的技术。但是，仅用软件自带的一些免费IP，往往显得有些捉襟见肘。因此，自定义IP为实现用户自己的逻辑重提供了很好的方法。下面就记录一下在Vivado中如何实现自定义IP的构建。

         一般来说，总的思路是先建立一个装载有IP的本地repository文件夹，然后在该文件中包含了一个个用户新建的自定义IP。当用户在新的工程中需要使用到自定义IP时，将自己建立的repository的路径添加至IP Repository中，然后在IP catalog中就可以找到自定义的IP并立即使用了！下面将具体介绍是怎样实现上述过程的：

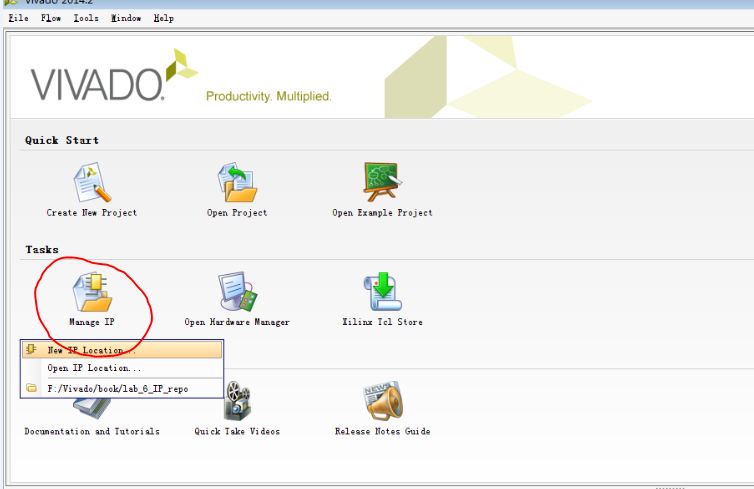

1.         打开Vivado（作者使用的是2014.2），点击【Manage IP】按钮，在弹出的项选中选择“New IP Location”。根据自己的情况，建立一个新文件夹，用于作为IP Repository。

2.         IP Repository建立好之后，Vivado界面自动打开。

         点击file工具栏下拉菜单中的Create new project，输入工程名称以及location（刚才建立的IP Repository下）. 点击【next】按钮，选择RTL Project；点击【next】按钮，“create new file”；点击【next】按钮，输入“file name”；一路点击【next】按钮，直到选择目标器件为止。

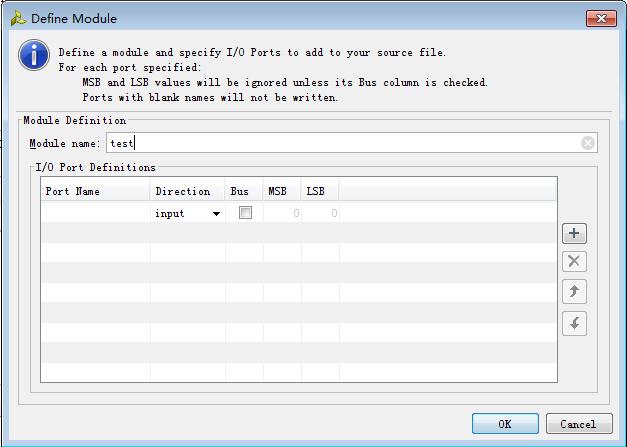

软件弹出Define Module：根据自定义IP的顶层模块输入相应的输入输出管脚，完成之后，选择OK。

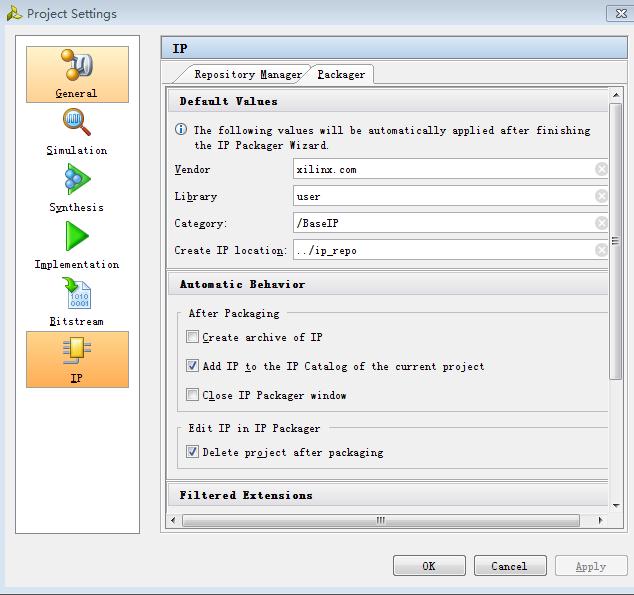

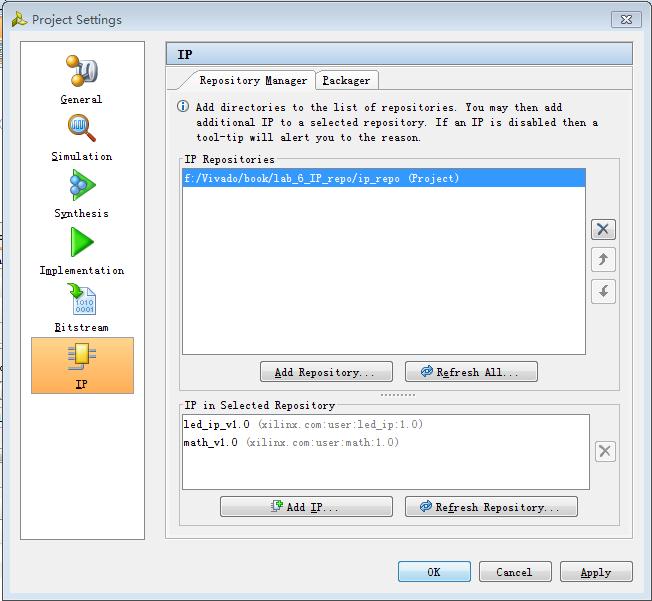

3.         完成IP逻辑的设计之后，在 Flow Navigator下选择 【Project Manage】的【Project Setting】，选择IP：在【Repository Manager】添加IP Repository，即添加第一步中新建的IP Repository路径；在【Packager】的中Default Values中填写相关的信息，最后点击【OK】。

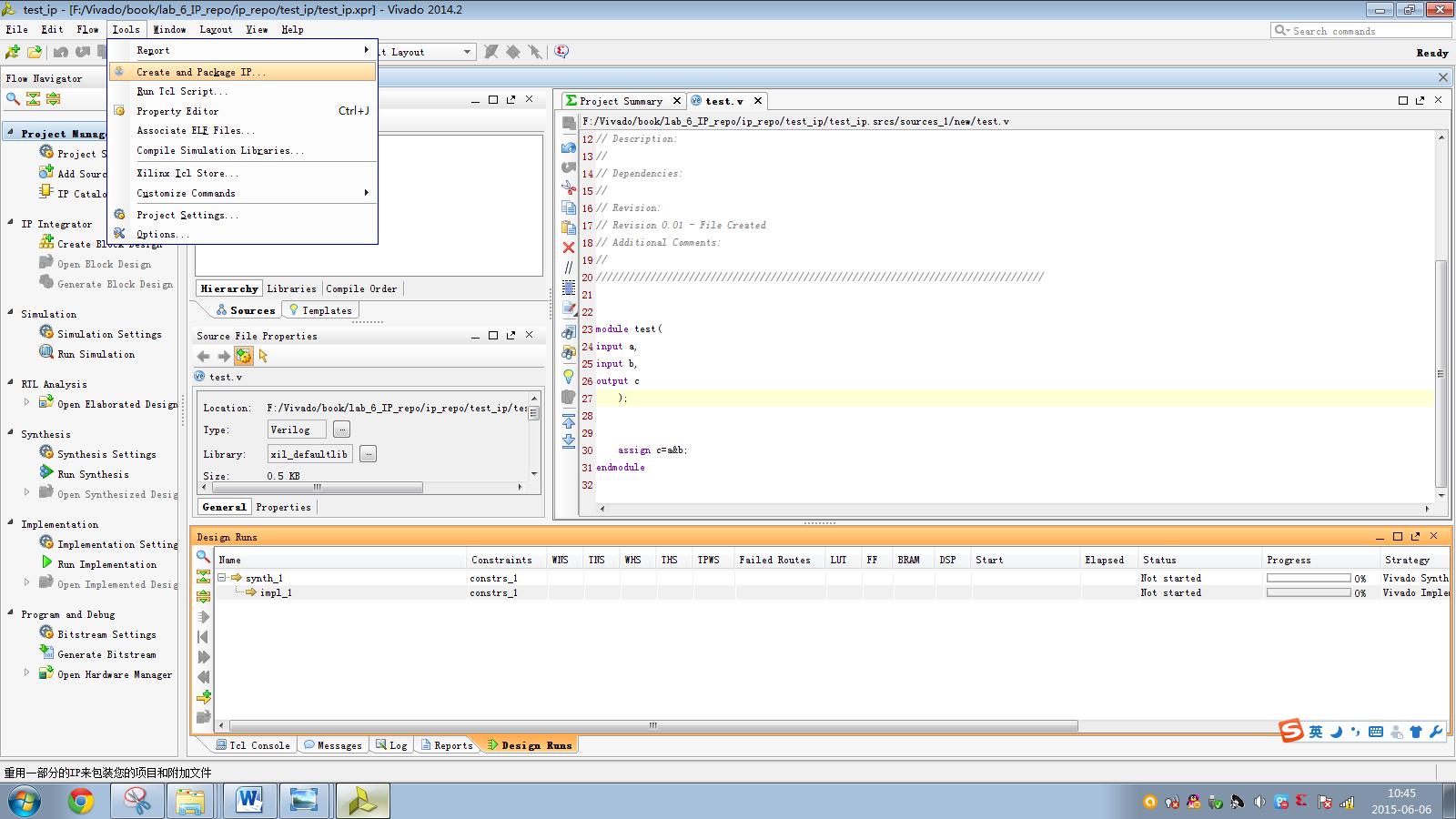

4.         下面对IP进行封装，【tool】菜单下选择【create and package IP】,单击【next】

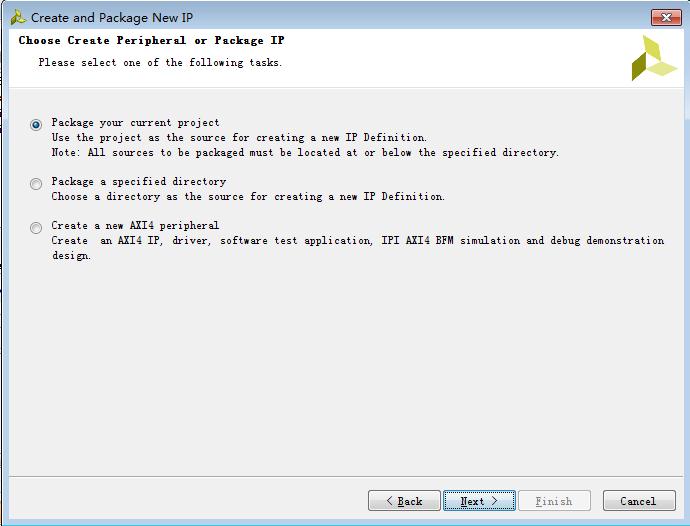

5.         选择package当前的工程，一路选择【next】制止【finish】

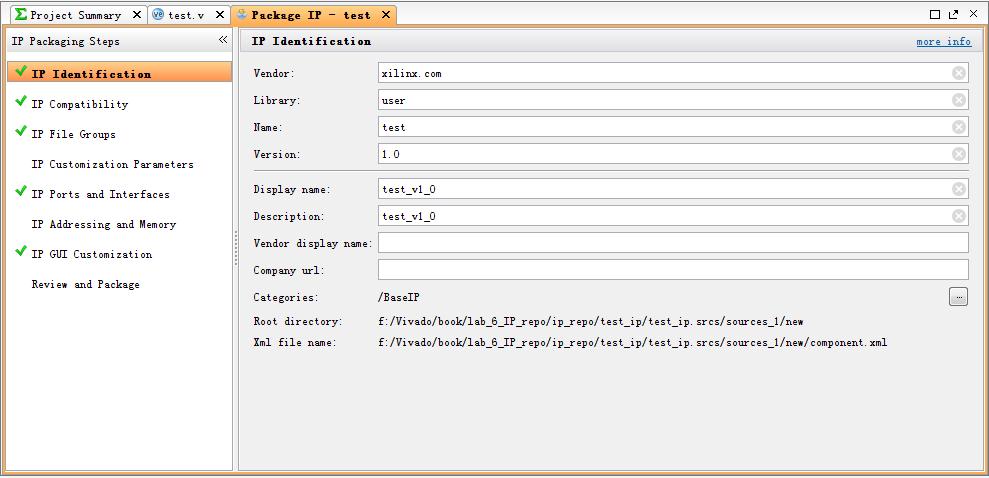

6.         弹出IP封装完成之后，弹出窗口对IP的信息进行编辑。

• IP Identification:可以修改IP的作者，显示名称等信息
• IP Compatibility：选择IP可以兼容的器件，如zynq7020等
• IP file Group：IP的文件管理
• IP Customization Parameters：若有parameter参数的，该处可以设置参数的相关属性
• IP Ports and Interfaces：显示IP的输入输出端口
• IP Addressing and Memory若是涉及到地址分配的IP，该处可以显示相关的地址信息
• IP GUI Customization：IP的外观显示
• Review and Package：相关的设置信息完成后，可在此处显示。确认无误之后，点击【Package IP】，完成IP的封装工作。

注：完成了自定义IP的封装工作之后，在新建的工程里，只需要在【project setting】中，添加包含自定义IP的Repository之后便可方便地在IP catalog中找到相应的IP，并自如地使用。
