板子上用的是Cypress的CY7C68013A，非常经典的USB Controller，本人也对此芯片非常熟悉。手头有现成的固件和测试程序，就直接拿来测试了一下。

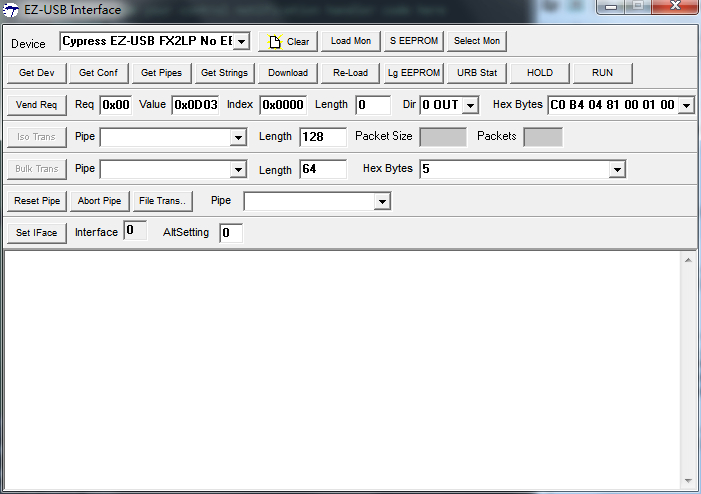

刚上电，USB显示是NO EEPROM，说明EEPROM里没有程序。

但我想烧一下自己的固件程序，结果是这样的错误：

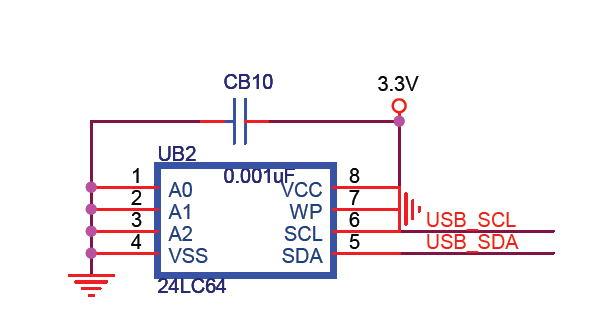

我再检查一下原理图，图上是这么画的：

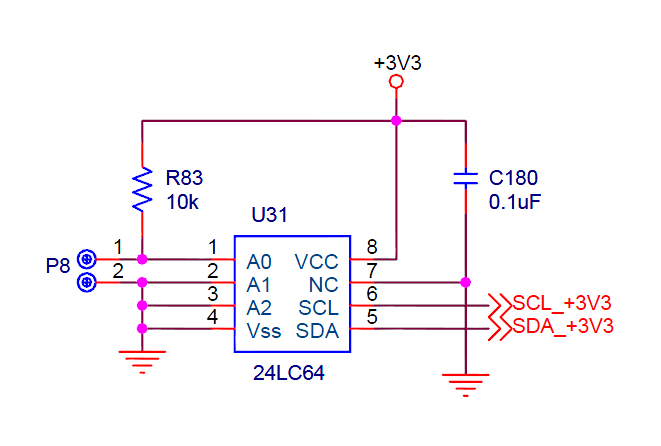

根据CY7C68013A的手册我们可以知道，A2A1A0全为低电平时，EEPROM的地址为0x50，而CY7C68013A默认上电去读配置的IIC总线地址是0x51。所以这里的电路设计有点点小问题，就是无法烧写自己的固件，只能在线下载HEX文件，掉电丢失。这对于调试是没有问题，但是生产的时候是不行的。我设计过的一个板子，上面的关于EEPROM的原理图如下：

思路是这样的，A2A1A0为001的时候，EEPROM的地址是为0x51的，此时上电的时候CY7C68013A就会从这个EEPROM中读入配置数据（具体信息请查看CY7C68013A的手册）。P8是一个跳帽，为了调试的时候方便，比如有时候自己调试的固件有错误，无法引导了，那么此时把跳帽接上，EEPROM的地址就为0x50了，上电之后，还是可以正常识别为NO EEPROM的设备，如本文前面的图所示。上电完成后，把跳帽拿掉，又可以烧写新的固件了。

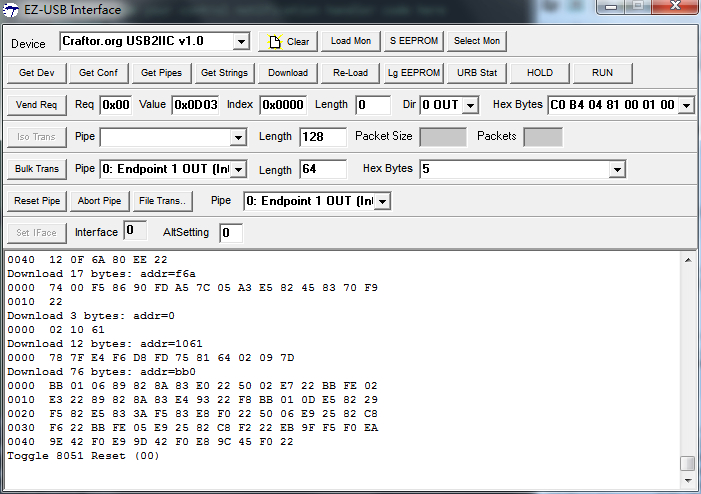

对于这个板子，我还是在线下载了HEX文件，下载完成后，设备识别成这样：

然后我用自己上位机的软件，就可以读写这个EEPROM的数据了。注意，地址为0x50。

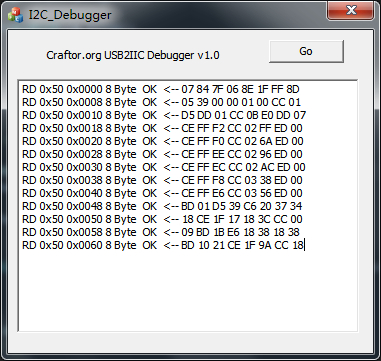

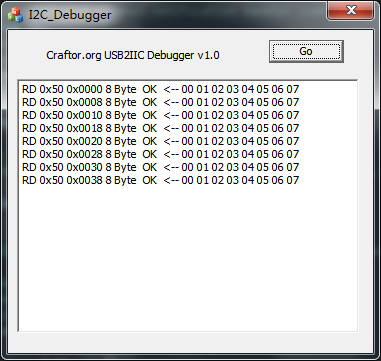

可以看到，刚开始里面是有一些数据的。我从0地址开始写入0~7的数据，然后再读：

这是USB初步的测试，下一步将测试FPGA跟USB的数据通信。
