FAE点LCD常遇到的典型问题及解决方案——大奕
0赞一、黑屏 or 白屏
背光上电后LCD是默认有黑屏和白屏两种情况的。
这个可能是遇到最多的情况了，开机之后黑黑一片或者是白白一片，你的一腔热情瞬间降到冰点，不怕可以从下面几个地方入手：
a、 检查供电
如果供电都不正常，你再使劲调都是浪费感情，我们检查两路电VCC（2.8V） IOVCC（1.8V）。
（1）、检查手机连接器上VCC和IOVCC是否有电，没有电那就检查软件是否写的正确，
是否申请到这两路电，这两路电是否由哪个gpio控制而没有打开。
（2）、检查转接板一端是否有电供到LCD panel上，如果没有八成是转接板有问题，你想办法把电引到LCD panel上或着直接重新做转接板。
b、检查背光
之所以晚上能看到月亮，并不是因为月亮本身会发光，而是因为太阳照到了月亮反射到咱们的眼睛里了，同样LCD 本身的颜色你也是看不到的，只有背光照到上面你才能看到五彩的世界，所以黑屏的情况接查背光是必要的，查看spec上背光的led是并联还是串联，是否你给你电压不够，这里有个小技巧，大多数背光芯片的典型电流值都是20MA，根据这c个你也可以判断背光正常与否。
c、检查接口模式
厂商的IC都可以支持好几种接口的配置（一般叫m0\m1\m2）RGB接口的屏你非要配置成MDDI的，结果可想而知。
d、检查reset
有些LCD并不是上电就复位的，需要自己手动复位，没有复位就不会正常显示。一般都是高低高这个逻辑，低电平保持多长时间由spec上规定的写，当然你写上10ms就一点问题都没有了（低电平保持时间都是us级别的）。
e、检查接口连接
无论是RGB接口还是MIPI接口，数据一定要保持通路，屏点不亮除了检查供电外，数据的通路也是有必要检查的，这个需要你一根线一根线的去测要有耐心哦～_～。
如果你上面5条都没问题，下命令0x11、0x29在LCD的FPC上的VGH、VGL的电压就会被拉起来（4v～16v左右，一般会大一点10v多），可以通过FPC上的测试点测出来。
f、检查代码
检查代码说的有点笼统，你会问“我知道代码哪有问题还找你干嘛？”。当然代码内容是比较多的可以从下面几个方面入手：
（1）、framebuffer申请的内存不够大，比如你的屏是QHD的，而你只申请个WVGA这么大的buffer，那手机就会因为你小气而生你的气“小样的我就不亮”，所以跟做人一样你还是阔气一点多给点buffer吧（高通平台有个MSM_FB_SIZE这个变量由bootmem来申请大小）。
（2）、如果是mipi接口CMD模式，你要检查TE信号，LCD默认的刷新率是60HZ（某些IC是可以配的），如果你的TE（vsync）信号比这个小的话那肯定也不会点亮或者出现麻点条纹等，假如LCD是65HZ每秒从panel上的ram往LCD的显示电路上刷，刷完之后会给手机一个TE信号，手机接收到TE信号在刷下一帧，那你手机才60HZ接收TE是不有些慢啊，貌似死锁了啊，手机就刷一帧，之后就是遥遥无期的等待，看黑屏了吧（注意：这个TE小的话cat dev/graphics/fb0会卡死）。
（3）、如果是RGB接口，你SPI的信号线是否定义正确，如果是mipi接口你发包的方式是否正确，mipi的datalane和屏率是否正确，是否满足LCD开光是否满足逻辑，是否没跑到LCD的代码手机就挂了......
代码上的问题太多了主要抓住这几个方面：panel上电不对，初始化代码不对，数据传输不成功，相关配置不对。
二、麻点
如果你调试的LCD 出现了麻点，那我要先恭喜你，你离成功不远了，麻点的情况大致有下面几种：
a、触发的电平逻辑不对或控制逻辑不对

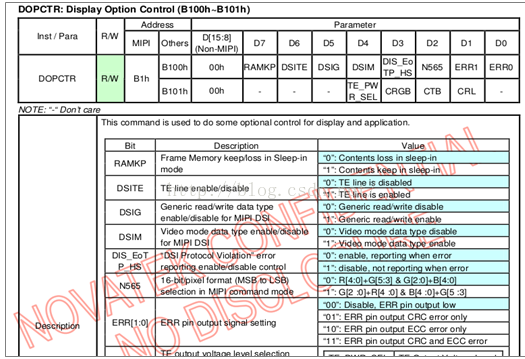

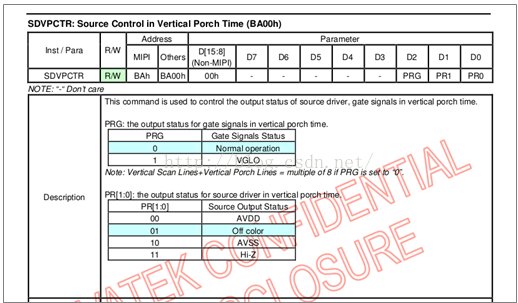

如下NT35510的datasheet
类似于上面的寄存器设置错了最有可能出现麻点
b、datalanbe或TE信号不对
见黑屏第5项第二条，panel上只刷了一帧不再刷，麻点的可能性很大。
三、闪烁
闪烁的问题分为两种是背光闪 or panel闪
a、背光闪
关闭panel打开背光，看是否闪，如果闪可能panel的背光设计有问题或者是残次品，或者背关芯片供电不稳。
b、 panel闪
如果背光不闪，panel闪的话大部分原因跟频率有关系，把频率调整到何时的值看是否还有闪的现象，调整panel自身的刷新率看所否还有有闪的现象
四、图像偏移

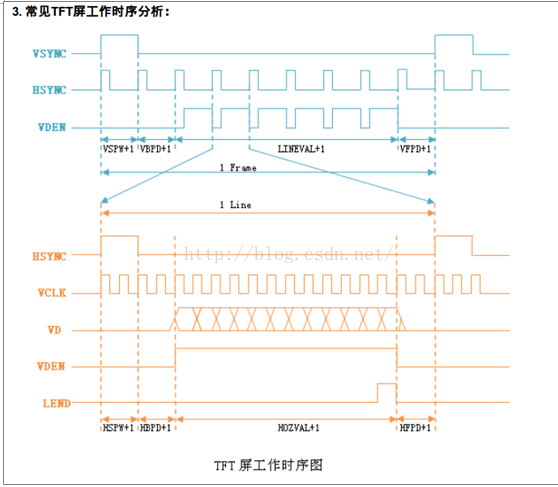

这个应该算是比较好解决的问题了查看是否是上层的图像就不对，如果对那看下面时序：
VSYNC和HSYNC的proch值会影响屏RGB屏和mipi video模式的屏的图像偏移
51 pinfo.lcdc.h_back_porch = 100;
52 pinfo.lcdc.h_front_porch = 100;
53 pinfo.lcdc.h_pulse_width = 8;
54 pinfo.lcdc.v_back_porch = 20;
55 pinfo.lcdc.v_front_porch = 20;
56 pinfo.lcdc.v_pulse_width = 1;
VSYNC影响上下
HSYNC影响左右
五、裂屏
裂屏都会跟panel和手机的同步信号有关系，手机端叫TE或VSYNC，panel端叫做tear(一般为0x35h和0x36h寄存器)。要保证两边的信号同步才不会出现裂屏。
六、重影or颗粒or花屏or gamma不正常 or 灰阶度不正常
这几项都跟panel内部的供电有关:
VGH：最高供电电压
VGL：最低供电电压
VCOM：参考电压，相当于咱们说的地
gamma矫正电压（就是初始化代码里内容最多的那些组）
这几个电压直接影响panel上的每一个TFT电路，所以调整到正确值才能保证上面的问题不发生，建议用厂家的代码，有这种问题最好让FAE提供典型的电压值和panel上的FPC的测试点，不要盲目的尝试浪费时间。
七、字体尺寸不对
android系统调整density的值
八、花屏or 方向or 颜色相反
花屏可能是bpp不对或者gamma值不对
方向和颜色的顺序（RGB orGBR)都可以在寄存器中调整
九、分辨率不匹配导致的花屏or显示效果不好or图像不能覆盖整个屏幕
a、调整代码中的分辨率
b、调整寄存器中的分辨率
c、NOVATEK的IC和同NOVATEK 功能相近的IC中有一位寄存器是调整刷新是否按8的倍数
如480x800480x864 的line都是8的倍数，而480x854却不是8的倍数，这样你就需要调整这位寄存器使数据可以正常刷新到屏上。
十、 LCD内部pixel clock frequency
配置不对导致的LCD一半显示正常，一半不正常花屏条纹闪烁
以novatek为例调整这以下三个寄存器的刷新时间可以解决问题。
DisplayTiming Control in Normal / Idle Off Mode (BD00h~BD04h)
DisplayTiming Control in Idle On Mode (BE00h~BE04h)
DisplayTiming Control in Partial / Idle Off Mode (BF00h~BF04h)
十一. lcd点不亮
a、检查背光
如果是lcd液晶屏，连接好背光，查看背光是否亮，背光不亮，后面的工作都做不了。Oled屏不需要背光。
b、检查供电及接口连接
用万用表测量电压，如果供电都不正常， 如果供电不正常，可能是转接板有问题，换块转接板试试。
c.检查代码及reset
如panel上电不对，初始化代码不对，数据传输不成功，相关配置不对等。
十二. 闪烁的问题分为两种是背光闪 or panel闪
a、背光闪
关闭panel打开背光，看是否闪，如果闪可能panel的背光设计有问题或者是残次品，或者背关芯片供电不稳。
b、 panel闪
如果背光不闪，panel闪的话大部分原因跟频率有关系，把频率调整到何时的值看是否还有闪的现象，调整panel自身的刷新率看所否还有有闪的现象
十三. 图像偏移
VSYNC和HSYNC的proch值会影响mipi video模式的屏的图像偏移，VSYNC影响上下，HSYNC影响左右。
十四. 开机LCD亮的瞬间有花屏
出现这种问题，一般都是由于LCD在初始化完成后刷新第一副图像未完全准备好的时候背光已经亮了。解决的办法就是在lk 时候背光亮之前的延时相应的加长一点。
十五. lcd闪红色边框
这个是因为调试eng版本设置的，刷user版本不会，不过这个可以在framework里面关掉。
另外还有些其他情况的问题，如下：
a 显示镜面反向
查找模组datasheet，一般模组都会有一个寄存器来矫正显示各种反向的问题，如hx8399c模组，出现镜面反向，增加0x36寄存器，写值为0x02就可以解决这个问题。
b 刷lk导致机器被刷坏，开不了机
这很大一部分是因为屏参初始化代码指令length写错。
c kernel显示正常，lk不亮
这个可以排除硬件连接及模组fpc等的问题，主要查lk屏参初始化配置，基本能够解决。
d 背光先亮，出现一段时间白屏，然后屏亮
减少背光的延时，一般能够解决。
-----------------------------------------------------------------------------------------------
