很多人喜欢学一个东西能够尽快上手，但是当你熟悉了工具的使用和它基本的设计概念之后，如果想要深入SOC/SOPC系统，有必要从最最基本的地方开始，深挖细节和底层，才能面对Altera的“类Unix”风格的API知其然，知其所以然。从各公司提供的文档的角度来看，相对于Xilinx的文档，相比之下笔者更喜欢Altera的文档风格，Altera公司的文档给人一种更加系统化，像教科书一样细致的风格。当然啦，作为工程师来讲，既然是要使用它们的器件，无论如何都要仔细研究他们的文档。

        Nios II，Altera借助于它那各种java，perl，tcl脚本控制生成，并以加密的HDL形式给出。特点如下：

1）32位指令总线与数据总线分开的处理器结构，无MMU情况下，地址空间只能寻址31位，存在MMU的情况下可以实现4G的寻址空间；

2）32个通用寄存器；

3）32个外部中断源；

4）可以配置的硬件乘法器、除法器、浮点运算单元、MMU、MPU等；

5）支持自定义指令集，按照Altera规定的格式和指令OP Code，实现所谓硬件加速。

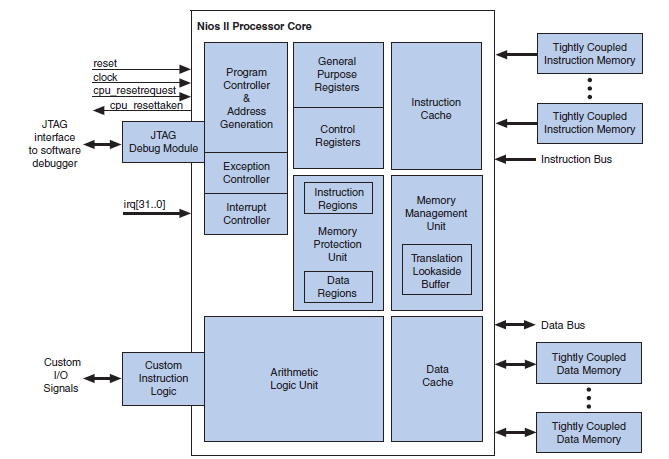

        Nios II CPU的结构如下：

       和一般的RISC体系一样，包括寄存器，算术逻辑单元，异常管理，中断控制器，指令总线，数据总线，指令/数据缓存，还有自定义指令接口等等。值得注意的是，在Altera的实现中，Nios II的寄存器包括R0，R1...R31，一共有32个32位的寄存器，实际上有两组这样的寄存器，所谓register bank a和register bank b，一组作为控制寄存器组。Nios II CPU运行的时候分为管理模式和用户模式，当然在没有MMU/MPU的情况下没有这个区别。

        关于异常处理，Nios II的异常处理较为简单，异常的入口地址在Qsys建立Nios II CPU的时候设置，所有的异常类型为精确异常，即当异常发生而进入异常处理程序，不会执行异常处理之后的程序，当清除异常标志后，CPU可以继续执行异常发生前的程序指令。

       Nios II似乎为其准备了32个word的入口。异常包括复位，硬件暂停，中断，自陷，非法指令，非对齐的地址以及和MPU/MMU运行模式相关的异常等。

        中断的入口在硬件上只对应于一个异常入口，而Nios II的中断源来源于Avalon总线上的irq，或者irq_n信号，一个中断源对应一位，即支持32个。这种结构就意味着，虽然我们在Qsys中分配了中断号，但是实际上的优先级是由软件决定的，中断的发生和中断源的判定均由软件来完成，因为所有外部中断入口只有一个，全局中断的开关位于CPU status寄存器的PIE位。每一位的使能通过ienable寄存器实现的。即：

assign W_ienable_reg_nxt = ((E_wrctl_ienable & E_valid) ? E_src1[31 : 0] : W_ienable_reg) & 32'hffffffff;

        Nios II CPU的控制寄存器的访问有专门的指令完成，即wrctl ctlN，rA，以及wrprs rC，rA，rdctl等。

对于写汇编程序而言，有些指令对于汇编器及指令的运行有特别的含义，其他通用寄存器用作什么无所谓，但是我们使用C/C++的编译器的时候，寄存器的使用要有约定的规则。Nios II规定，类似于MIPS32体系，R0寄存器不可写，只可读，并且始终为0。具体的含义，具体可以参照Nios II Processor Reference Handbook。

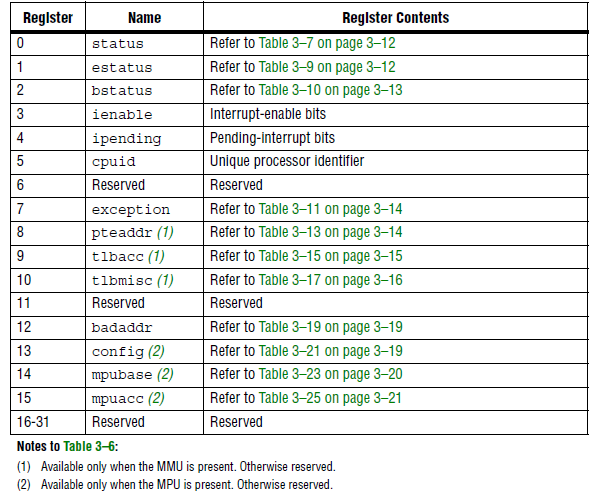

Nios II有32个控制寄存器，如下：

        具体可以参照Nios II Processor Reference Handbook，以及各referenced documents。

    指令格式：

I型：两个5位寄存器编号A B，一个16位立即数，最后是6位OP码。

R型：三个寄存器5位编号A B C，一个11位OPX，最后是6位OP码。

J型：26位立即数，6位OP码。可以直接通过call和jmpi指令实现256MB的空间内跳转。

        那么问题来了，自定义指令Altera是如何实现的呢？实际上就是对R型指令的扩展，因为32位的指令，总有很多是空闲的，对于OPX，作为自定义指令集。

        接下来，与编程相关的，各指令集，数据传送类指令，算术与逻辑运算类指令，Move，比较跳转指令、跳转指令、移位指令、程序控制指令（call ret等）、条件分支指令、与CPU密切相关的控制指令（trap，break，wrctl，rdctl）等等，具体请参考Nios II Instruction Set Reference。
