FPGA 初学者征程（8) 基本组合电路之比较器

发表于 4/25/2015 9:25:25 PM 阅读（4681）

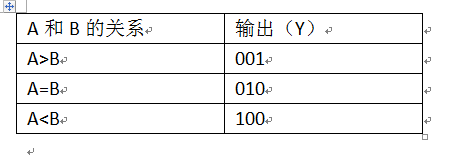

好了，今天我们来说是比较器，比较器的真值表如下图所示：

闲话少说，直接看代码

/* module name    ：compare.v；
	 module function：compare A and B ；
	 Author：niceman
	 contact：18921428564@163.com
	 weibo :niceman1992
	 version : v1.0
	 write date :2015/4/18
	 */
module compare( Y ,A ,B );

 input [3:0] A ;
 input [3:0] B ;

 output [2:0] Y ;
 reg [2:0] Y ;

 always @ ( A or B )
     begin
         if ( A > B )
             Y <= 3'b001;
         else if ( A == B)
             Y <= 3'b010;
         else
             Y <= 3'b100;
       end
 endmodule

生成的RTL视图如下图所示

testbench如下

`timescale 1 ps/ 1 ps
module compare_vlg_tst();
// constants
// general purpose registers

// test vector input registers
reg [3:0] A;
reg [3:0] B;
// wires
wire [2:0]  Y;

// assign statements (if any)
compare i1 (
// port map - connection between master ports and signals/registers
	.A(A),
	.B(B),
	.Y(Y)
);
initial
begin
     A=3'b001;B=3'b010;
#10  A=3'b011;B=3'b010;
#10  A=3'b001;B=3'b001;
#10  A=3'b001;B=3'b010;
#10  $stop;
end

endmodule

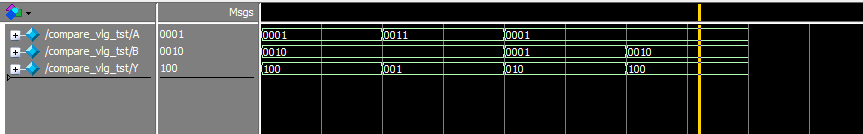

modelsim仿真的波形如下图所示
