上一节介绍了无线通信MC2716 内置卡结构，下面我接着写它的设计过程。

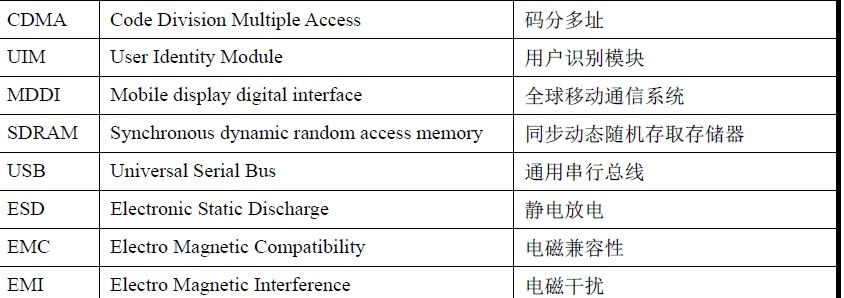

首先需要知道以下以下一些常见的缩略符：

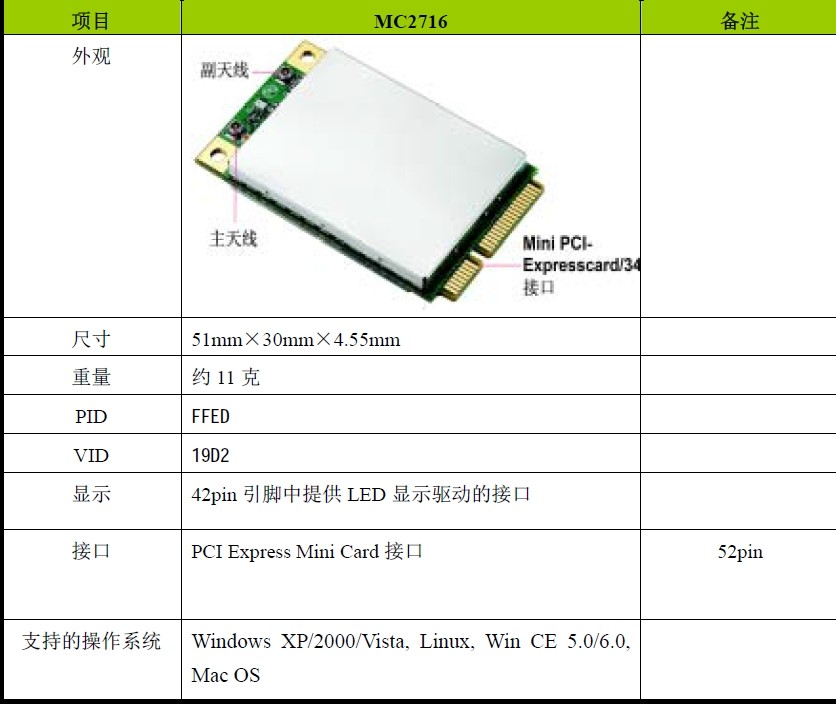

以下为MC2716 的外观结构

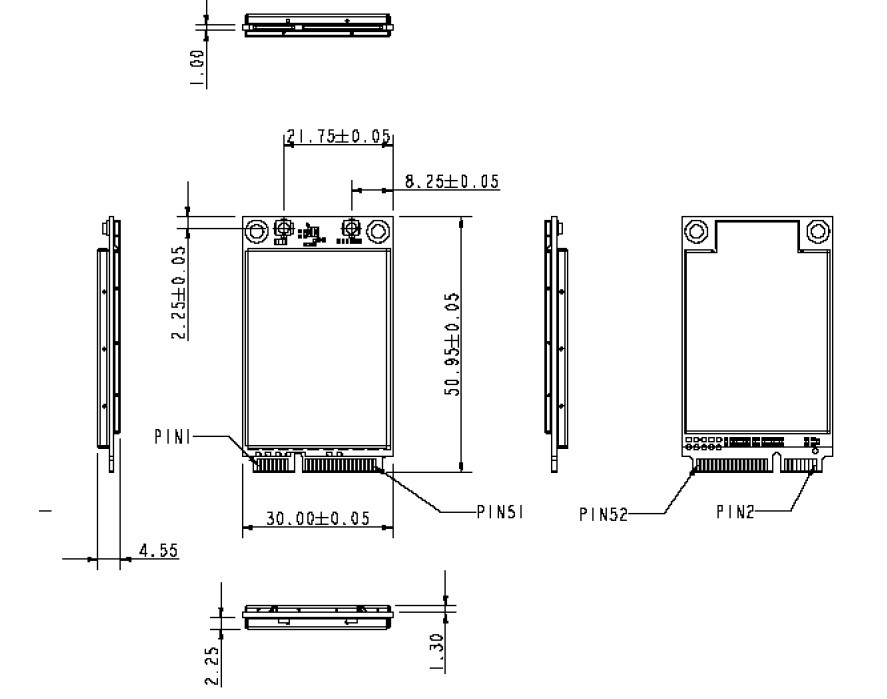

这个是结构爆炸图：

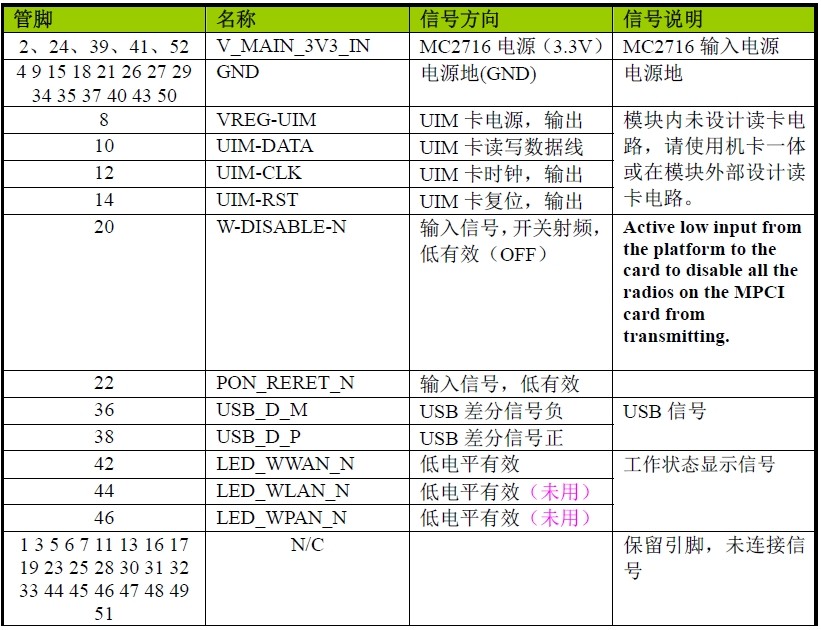

管脚描述：

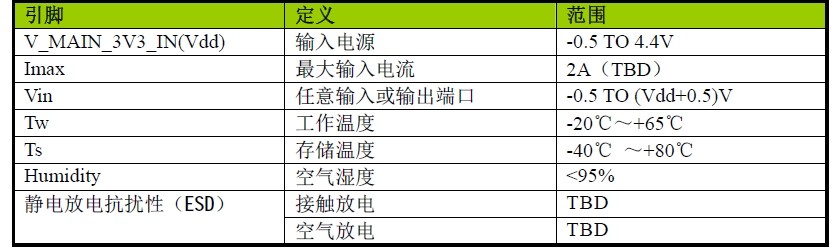

电气特性：

模快的上电及复位时序：

MC2716模块采用加电自开机的方式（即系统为V_MAIN_3V3_IN提供电源之后即模块自动进行开机）。

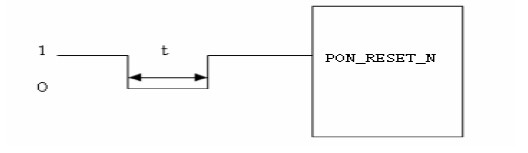

MC2716无线模块提供一路 RESET引脚 PON_RESET_N,通过外接复位电路，可实现模块的硬复位。将复位键（PON_RESET_N管脚）拉低 100ms，即可复位模块。

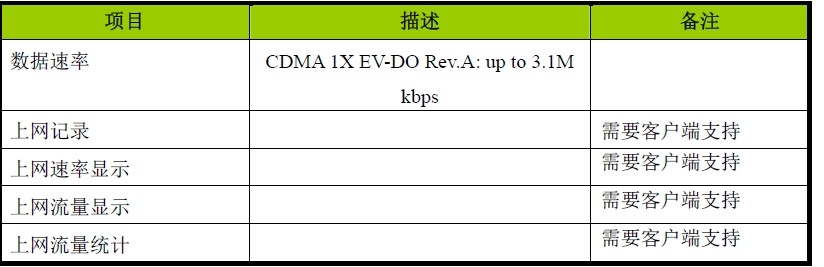

注意50ms<t<200ms，此外该管脚对干扰比较敏感，在模块的接口板上走线不要太长（建议不要超过 2-3CM，最好走线做包地处理），否则可能会因为干扰等原因引起模块复位。如果不使用PON_RESET_N信号，可以将此管脚信号悬空或者设置为POWER HIGH 数据功能：

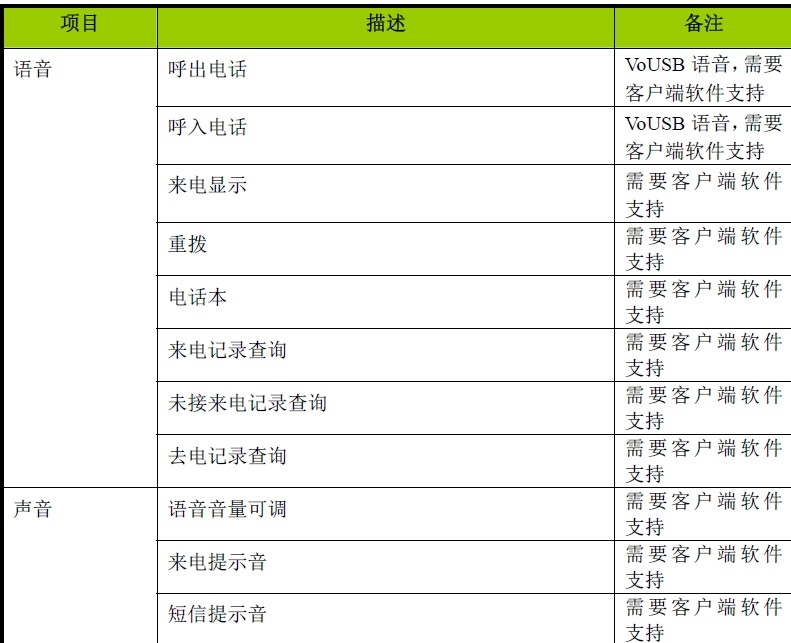

语音功能：

这个芯片目前已由国内一家通讯公司推出，有兴趣可以购置来玩玩，价格嘛，非常便宜啦。
