经过一天的熟悉，ISE软件的开发流程基本了解了，现在就通过以前使用过的串口模块在ISE上面移植，进一步的加深印象。

串口通讯因为其稳定、简单、成本低等优势在工业控制中有着举足轻重的地位，串口的时序不管是谷歌还是百度上面介绍的相当的详细。

用verilog实现串口，我们一般分为以下几个模块：

1.波特率发生器模块

由于FPGA的时钟为50Mhz，而串口通讯的通用波特率一般在9600、57600、115200等之间徘徊，所以我们需要给时钟进行一个分频。时钟是50MHz即每秒钟有50，000，000个时钟周期，而假设串口的波特率是9600，则分频系数即为：50，000，000/9600.

通过计算我们可以得到一个波特率发生器分频表格

对于这种数据，我们一般采用中间采样原则。

1.波特率发生器源码如下

　　module speedSelect
　　(
　　	input	clk,		//50MHz
　　	input	rst_n,
　　	input	bps_start,	//波特率发生器启动信号
　　	output	clk_bps	//波特率
　　);
　　
　　`define	BPS_PARA		867	//57600 bps
　　`define	BPS_PARA_2	433
　　
　　reg[12:0] cnt; //分频计数器
　　reg clk_bps_r;	//波特率时钟计数器
　　
　　always @ (posedge clk or negedge rst_n)
　　begin
　　	if(!rst_n)
　　		begin
　　			cnt <= 13'd0;
　　		end
　　	else if((cnt == `BPS_PARA) || !bps_start)
　　		begin
　　			cnt <= 13'd0;
　　		end
　　	else
　　		begin
　　			cnt <= cnt + 1'b1;	//start count
　　		end
　　end
　　
　　
　　always @ (posedge clk or negedge rst_n)
　　	if(!rst_n)
　　		begin
　　			clk_bps_r <= 1'b0;
　　		end
　　	else if(cnt == `BPS_PARA_2)
　　		begin
　　			clk_bps_r <= 1'b1;
　　		end
　　	else
　　		begin
　　			clk_bps_r <= 1'b0;
　　		end

　　assign clk_bps = clk_bps_r;

　　endmodule

2.数据接收模块

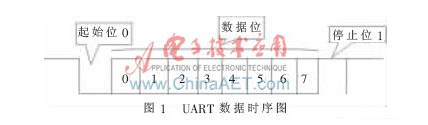

如图1所示，一次串口通讯是从数据位的下降沿开始的，所以FPGA对于UART接受引脚一直处于监听状态，当串口接收引脚产生下降沿之后，延迟一个采样周期后，每隔一个采样周期即可以取得一个数据位。最后将这个数据为拼接起来形成数据。

以下为串口通信源码

　　module uatrRX
　　(
　　	input	clk,			//MCLK 50MHz
　　	input	rst_n,
　　	input	rs232_rx,	//接收信号
　　	input	clk_bps,		//
　　
　　	output bps_start,	//Receive data, set the baud rate clock start signal
　　	output[7:0]	rx_data	//Receive data register
　　);
　　
　　reg rx_int;			//数据接收期间一直保持高电平
　　//-------------------------------------------------
　　reg[2:0]	rs232REG;
　　//---------------------------------------------
　　always @ (posedge clk or negedge rst_n)begin
　　	if(!rst_n)
　　		begin
　　			rs232REG <= 3'b000;
　　		end
　　	else
　　		begin
　　			rs232REG <= {rs232REG[1:0],rs232_rx};
　　		end
　　end
　　
　　//判断接收信号的下降沿
　　wire neg_rs232_rx = (rs232REG[2:1] == 2'b10);
　　//-------------------------------------------------
　　reg bps_start_r;
　　reg[3:0] num;
　　
　　always @ (posedge clk or negedge rst_n) begin
　　	if(!rst_n)
　　		begin
　　			bps_start_r <= 1'b0;
　　			rx_int <= 1'b0;
　　		end
　　	else if(neg_rs232_rx)
　　		begin
　　			bps_start_r <= 1'b1;
　　			rx_int <= 1'b1;
　　		end
　　	else if(num==4'd10)
　　		begin
　　			bps_start_r <= 1'b0;
　　			rx_int <= 1'b0;
　　		end
　　end
　　
　　assign bps_start = bps_start_r;
　　
　　//----------------------------------------------------
　　reg[7:0] rx_data_r;
　　reg[7:0] rx_temp_data;
　　
　　always @ (posedge clk or negedge rst_n) begin
　　	if(!rst_n)
　　		begin
　　			rx_temp_data <= 8'd0;
　　			num <= 4'd0;
　　			rx_data_r <= 8'd0;
　　		end
　　	else if(rx_int)
　　		begin
　　			if(clk_bps)
　　				begin
　　					num <= num + 1'b1;
　　					case (num)
　　						4'd1: rx_temp_data[0] <= rs232_rx;
　　						4'd2: rx_temp_data[1] <= rs232_rx;
　　						4'd3: rx_temp_data[2] <= rs232_rx;
　　						4'd4: rx_temp_data[3] <= rs232_rx;
　　						4'd5: rx_temp_data[4] <= rs232_rx;
　　						4'd6: rx_temp_data[5] <= rs232_rx;
　　						4'd7: rx_temp_data[6] <= rs232_rx;
　　						4'd8: rx_temp_data[7] <= rs232_rx;
　　						default: ;
　　					endcase
　　				end
　　			else if(num == 4'd10)
　　				begin
　　						num <= 4'd0;
　　						rx_data_r <= rx_temp_data;
　　				end
　　		end
　　end
　　
　　assign 	rx_data = rx_data_r;
　　
　　endmodule

3.数据发送模块

（由于本次实验只用到了串口接收，且串口发送和接收比较类似，略去）

4.顶层模块

一般情况我们需要写一个顶层的模块将串口模块封装好，对于本次实验来说，就是电脑通过串口发送数据并通过LED显示出来。

以下为顶层模块源码

　　module UART
　　(
　　   input	clk,
　　	input	rst_n,
　　	input	rs232_rx,
　　
　　	output[7:0] LED
　　);
　　
　　wire bps_start1;	//
　　wire clk_bps1;		//
　　wire[7:0] rx_data;	//
　　
　　speedSelect			speed_inst
　　( //Baud rate selection module
　　	.clk					(clk),
　　	.rst_n				(rst_n),
　　	.bps_start			(bps_start1),
　　	.clk_bps				(clk_bps1)
　　);
　　
　　uatrRX				uart_rx_inst
　　(
　　	.clk					(clk),
　　	.rst_n				(rst_n),
　　	.rs232_rx			(rs232_rx),
　　	.rx_data				(rx_data),
　　	.clk_bps				(clk_bps1),
　　	.bps_start			(bps_start1)
　　);
　　
　　assign LED = rx_data;
　　
　　endmodule

下面为效果图：

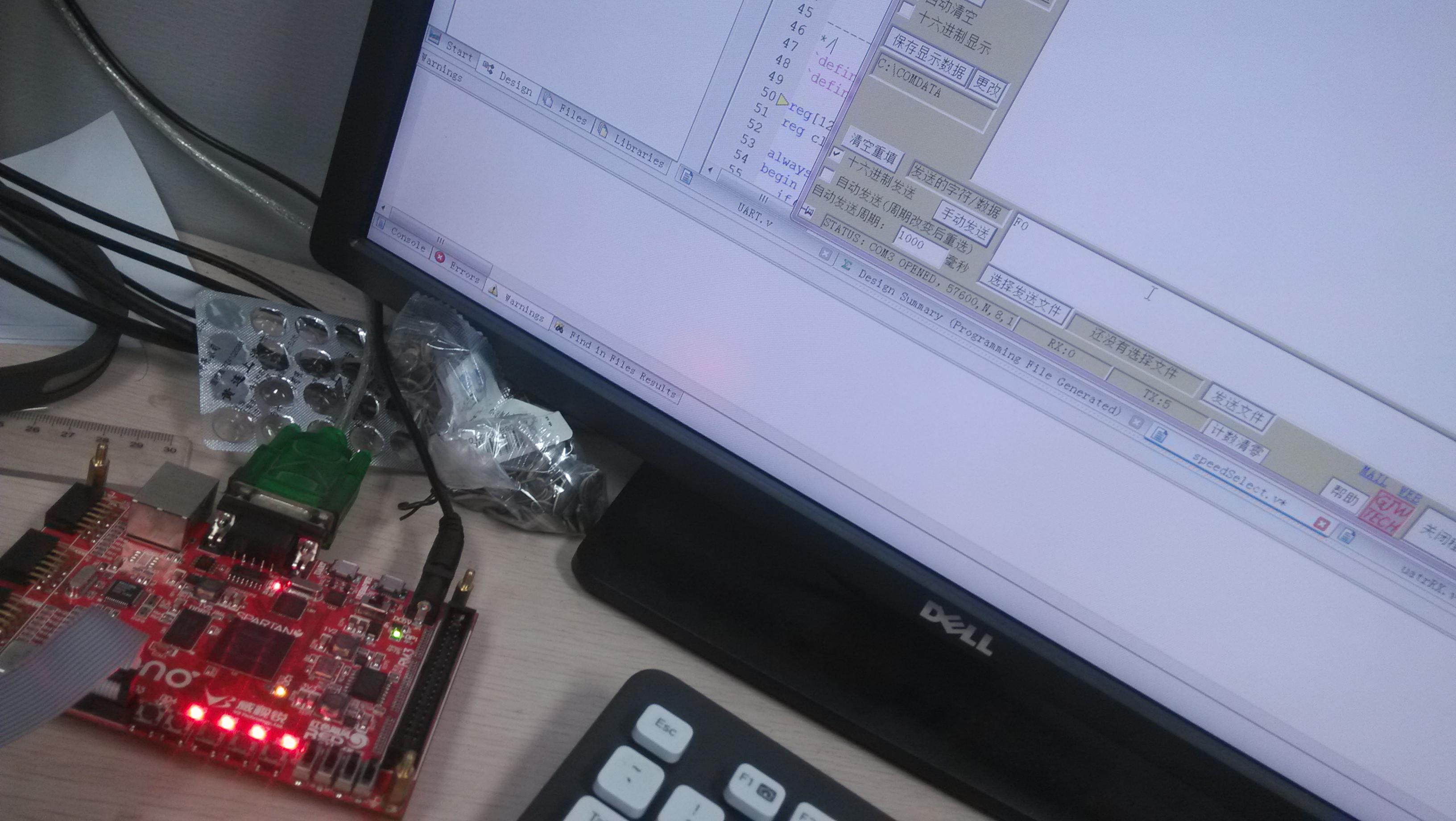

图2 上位机发送0xAA，LED显示效果图

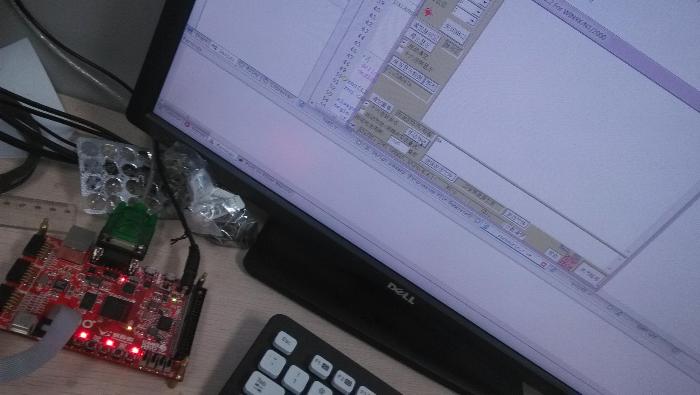

图2 上位机发送0xF0，LED显示效果图
