经过这两天的摸索，以及做了以上几个测评，现在对Xilinx的开发流程基本了解了，现在就将我在QuartusII上面的一个VGA显示的工程移植过来，进一步的加深印象。

我在接触Xilinx开发的时候确实碰到了好多纠结的问题，归纳起来就是对这个东西的不熟悉。不过不要紧，闻道有先后，术业有专攻，学习是个快乐的过程。希望在今后的日子里和大家共同进步。

首先我们来看看什么是VGA时序，VGA显示接口的时序主要是需要考虑行同步信号（HSYNC），场同步信号（VSYNC），以及三个基本颜色信号（RGB）。VGA显示采用逐行扫描方式。扫描是从屏幕的左上方开始，从左到右，从上到下。每扫完一行，电子束回到左边下一行的开始位置，期间对电子束进行行消隐。并在每行结束时，用行同步信号对行进行同步，扫描完所有行后，再用场同步信号对场进行同步，并使电子束回到屏幕的左上方，同时对场进行消隐，并预备下一次扫描。该方法的关键是对时序的控制。至于VGA的时序图百度谷歌上面大把的，大家可以去了解下。

这个只是一个VGA驱动测试的模块，如果后续需要丰富功能，该模块可以发出一个读取FIFO信号，然后将RGB颜色线信号从FIFO中读出，FIFO这边再连接到DDR3上面，这样就可以将DDR3中的图片啊什么的显示出来了。显示器其实就是一个能够将ram中数据通过不同颜色显示出来的器件。昨天刚在网上买了一本怎么构建嵌入式系统的书，网上的资料讲的很杂，而且DDR3的IP核配置我这边还有点问题，等书一到，学习了这方面的知识我就试试更加复杂的功能，后续有时间的话再加上个摄像头玩玩。

　　module VGA
　　(
　　	input clk,	//50MHz
　　	input rst_n,
　　
　　	output hsync,//场同步扫描
　　	output vsync,//行同步扫描
　　	output ENAB,
　　	output OCLK,
　　
　　	output RORL,
　　	output UORD,
　　
　　	output[5:0] vga_r,
　　	output[5:0] vga_g,
　　	output[5:0] vga_b	//显示颜色数据信号
　　);
　　
　　reg clk_25M;
　　always @ (posedge clk or negedge rst_n)
　　begin
　　	if(!rst_n)
　　		begin
　　			clk_25M <= 1'b0;
　　		end
　　	else
　　		begin
　　			clk_25M <= 	!clk_25M;
　　		end
　　end
　　
　　assign OCLK = clk_25M;
　　
　　assign RORL = 1'b1;
　　assign UORD = 1'b0;
　　
　　//-----------------------------------------
　　reg[9:0] x_cnt;	//行坐标
　　reg[9:0] y_cnt;	//列坐标
　　
　　always @ (posedge clk_25M or negedge rst_n)
　　	if(!rst_n) x_cnt <= 10'd0;
　　	else if(x_cnt == 10'd799) x_cnt <= 10'd0;
　　	else x_cnt <= x_cnt + 1'b1;
　　
　　always @ (posedge clk_25M or negedge rst_n)
　　	if(!rst_n) y_cnt <= 10'd0;
　　	else if(y_cnt == 10'd525) y_cnt <= 10'd0;
　　	else if(x_cnt == 10'd799) y_cnt <= y_cnt + 1'b1;
　　//--------------------------------------------
　　//场同步 行同步
　　reg hsync_r,vsync_r;
　　always @ (posedge clk_25M or negedge rst_n)	//场同步
　　	if(!rst_n) hsync_r <= 1'b1;
　　	else if(x_cnt == 10'd0) hsync_r <= 1'b0;
　　	else if(x_cnt == 10'd96) hsync_r <= 1'b1;
　　
　　always @ (posedge clk_25M or negedge rst_n)	//行同步
　　	if(!rst_n) vsync_r <= 1'b1;
　　	else if(y_cnt == 10'd0) vsync_r <= 1'b0;
　　	else if(y_cnt == 10'd2) vsync_r <= 1'b1;
　　
　　assign hsync = hsync_r;
　　assign vsync = vsync_r;
　　//--------------------------------------------
　　//有效标志位的产生
　　reg valid_yr;
　　always @ (posedge clk_25M or negedge rst_n)
　　	if(!rst_n) valid_yr <= 1'b0;
　　	else if(y_cnt == 10'd34) valid_yr <= 1'b1;
　　	else if(y_cnt == 10'd514) valid_yr <= 1'b0;
　　
　　//VGA有效显示区标志位
　　reg valid_r;
　　always @ (posedge clk_25M or negedge rst_n)
　　	if(!rst_n) valid_r <= 1'b0;
　　	else if((x_cnt == 10'd45) && valid_yr)	valid_r <= 1'b1;
　　	else if((x_cnt == 10'd685) && valid_yr)valid_r <= 1'b0;
　　
　　assign ENAB = valid_r;
　　
　　/*always @ (posedge clk_25M or negedge rst_n)
　　	if(!rst_n) VGA_FRAME_O <= 1'b0;
　　	else if((y_cnt < 10'd34)) VGA_FRAME_O <= 1'b1;
　　	else VGA_FRAME_O <= 1'b0;*/
　　
　　reg[17:0] color;
　　
　　always @ (posedge clk_25M or negedge rst_n)
　　begin
　　	if(!rst_n)
　　		begin
　　			color <= 18'd0;
　　		end
　　	else if((y_cnt >= 10'd34) && (y_cnt < 10'd194))
　　		begin
　　			color <= 18'b111111_000000_000000;
　　		end
　　	else if((y_cnt >= 10'd194) && (y_cnt < 10'd354))
　　		begin
　　			color <= 18'b000000_111111_000000;
　　		end
　　	else if((y_cnt >= 10'd354) && (y_cnt < 10'd514))
　　		begin
　　			color <= 18'b000000_000000_111111;
　　		end
　　end
　　
　　assign vga_r = color[17:12];
　　assign vga_g = color[11: 6];
　　assign vga_b = color[ 5: 0];
　　
　　
　　
　　endmodule

这个软件写起来相对简单，主要是我这个并行的VGA屏连线比较麻烦，RGB六位颜色线，加上时钟、时能、行列扫描等。为了区分这些线还专门在线上贴了小标签。

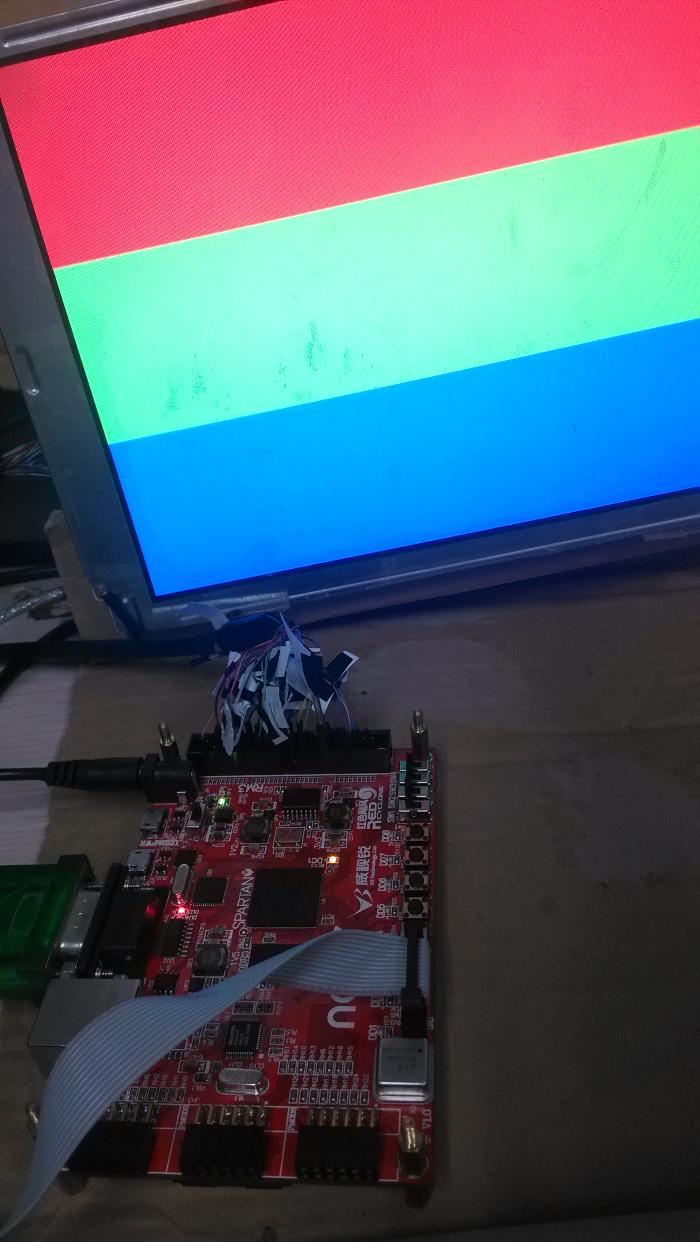

效果如下图1所示

图1 VGA显示效果图

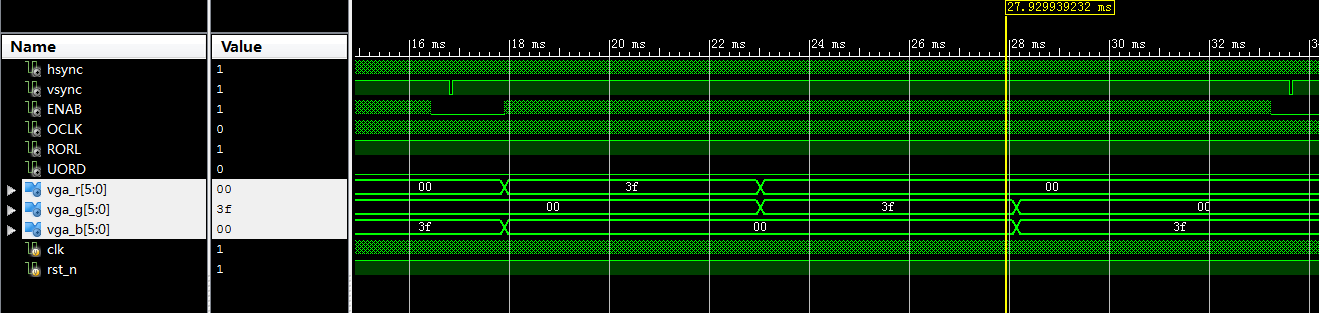

图2 VGA仿真图1
