2、FPGA学习之模式LED
0赞
发表于 4/27/2016 9:16:46 PM
阅读(2106)
模式LED灯,设置了三个按键,每次按下一个按键后,LED灯呈现对应的状态。一个左移,一个右移,一个当前状态翻转。
module key_led
(
clk,
rst_n,
key,
led
);
input clk; //时钟,50MHz
input rst_n; //复位,低电平有效
input [3:1]key; //定义三个按键
output reg[7:0]led; //后面可以看到,led在赋值的左边,需要定义为reg型
reg [19:0]cnt; //定义一个20位计数器,来得到计数1_000_000次,即20ms(20ns*1_000_000)
//
always@(posedge clk or negedge rst_n)
if(!rst_n)
cnt <= 20'd0;
else if(cnt < 20'd999_999)
cnt <= cnt + 1'b1;
else
cnt <= 1'b0;
//key[1]按下(为低电平时),灯左移;key[2]按下(为低电平时),灯右移;key[3]按下(为低电平时),当前灯状态翻转
always@(posedge clk or negedge rst_n)
if(!rst_n)
led <= 8'b11111110; //初始8个灯的状态和每次按下复位键的状态
else if(cnt == 20'd999_999)//当你按住按键的时候,每计数20ms,这里为了在仿真中运行时间短点,计数较小,实际中想要观察明显点,可以把计数次数修改大点
if(!key[1])
led <= {led[6:0],led[7]}; //左移
else if(!key[2])
led <= {led[0],led[7:1]}; //右移
else if(!key[3])
led <= ~led; //状态翻转
endmodule下面为测试文件
`timescale 1ns/1ns `define clk_period 20 module key_led_tb; reg clk; //将.v文件中的端口复制过来,input修改为reg,output修改为wire reg rst_n; reg [3:1]key; wire [7:0]led; key_led key_led //将.v文件中的端口复制过来,加个例化名字,加个.,加个例化的端口 ( .clk(clk), .rst_n(rst_n), .key(key), .led(led) ); initial clk =1; always #(`clk_period/2) clk = ~clk; //初始化时钟,开始为高电平,每隔10ns翻转一次,一个周期20ns initial begin rst_n = 1'b0; key[1] = 1; key[2] = 1; key[3] = 1; #(`clk_period*200)//这里加2使下面的rst_n复位与时钟的上升沿不同步了,间隔了50个时钟周期后key三个数每隔50个时钟周期变化一次,自然也就不和上升沿同步了,但是led的值是随着时钟上升沿变化的,自然跟上升沿同步 rst_n = 1'b1; #(`clk_period*50) key[1] = 0; key[2] = 1; key[3] = 1; #(`clk_period*2000000) //此段的时间至少要有顶层文件中技术周期的两倍,否则不容易看出led的变化 key[1] = 1; key[2] = 1; key[3] = 1; #(`clk_period*50) key[1] = 1; key[2] = 0; key[3] = 1; #(`clk_period*2000000) //此段的时间至少要有顶层文件中技术周期的两倍,否则不容易看出led的变化 key[1] = 1; key[2] = 1; key[3] = 1; #(`clk_period*50) key[1] = 1; key[2] = 1; key[3] = 0; #(`clk_period*2000000) //此段的时间至少要有顶层文件中技术周期的两倍,否则不容易看出led的变化 key[1] = 1; key[2] = 1; key[3] = 1; #(`clk_period*50) $stop; end endmodule

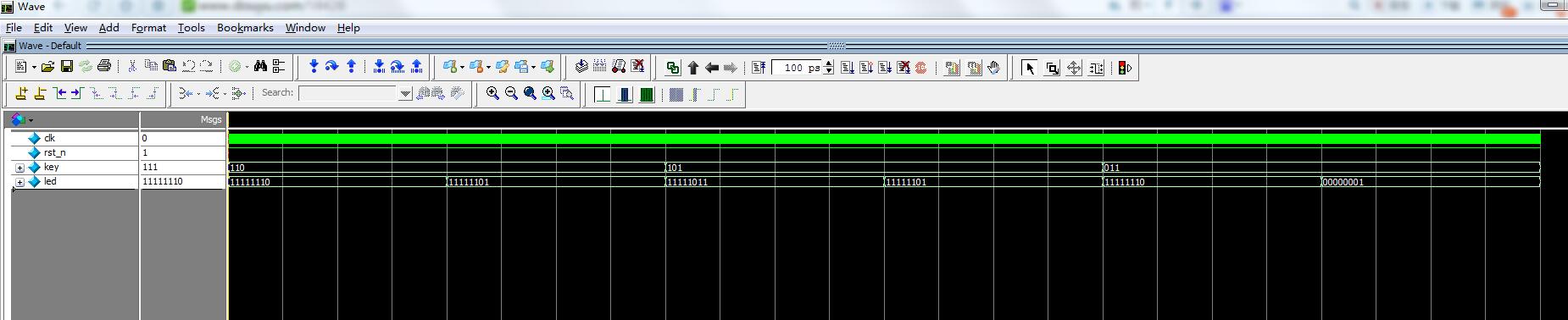

话说图怎么插啊,看不清啊!有知道的大大麻烦告知一下!感激不尽!
