1、所谓边沿检测，就是检测输入信号或FPGA内部逻辑信号电平的跳变，即实现上升沿或下降沿的检测，捕获到以后以此用作使能信号（简单可理解为：一旦检测到这个信号，则发生什么什么），来作为时序逻辑的触发信号。总之，在基础中，这个还是很重要的，在后面的串口和SPI接口中都要用到。

    （一）、一级寄存器

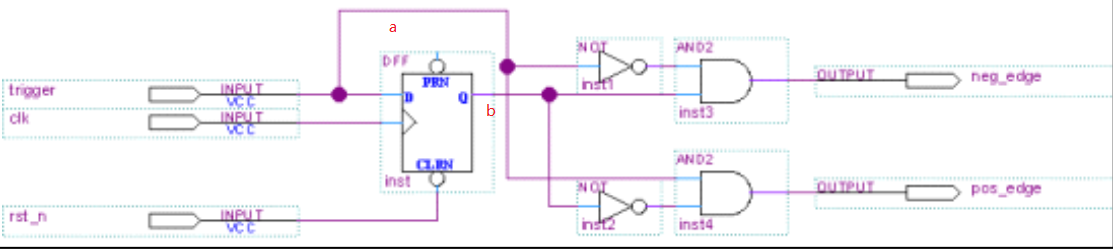

从一级寄存器中很好理解下降沿和上升沿的检测：a和b都是从trigger来的（三者一样），只是b比a在时间上迟了一个寄存器的时间。现在假设0时刻到了，trigger到a了，但是还没有到b，到了寄存器，被寄存了；等待下一个时刻1到来，a走了（不用管了），来了一个新的叫c,同时，b从寄存器得到了之前寄存的，那个现在的1时刻，有了两个信号，b和c，而且b是前一个时刻的，而c是现在时刻的(谁先谁后这点很重要)。所以：

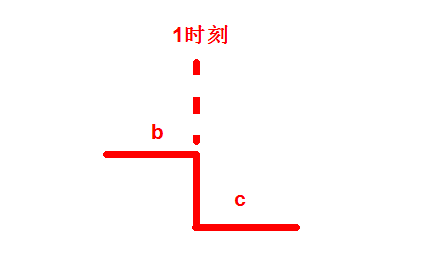

   下降沿 neg_edge = b & ~c；

由上图可以看出，当下降沿来的时候，c取反再与上b，得出输出为1；反过来想，输出neg_edge为1的时候就表示检测到下降沿了。

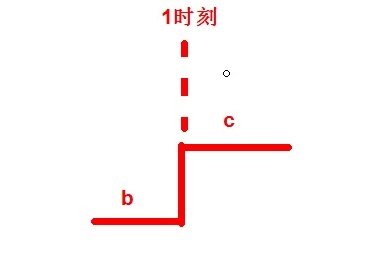

 上升沿 pos_edge = ~b & c;

同理。当pos_edge为1，表示检测到上升沿。

 （二）两级寄存器

module edge_tech_design
(
	clk,
	rst_n,
	s,
	neg_edge,
	pos_edge
);

	input clk;
	input rst_n;
	input s;
	output neg_edge;
	output pos_edge;

	reg c, d;

	always@(posedge clk or negedge rst_n)
		if(!rst_n)begin
			c <= 1'b0;
			d <= 1'b0;
		end
		else begin
			c <= s;
			d <= c;
		end

	assign neg_edge = d & !c;
	assign pos_edge = !d & c;


endmodule

为了在波形图中能看到c、d寄存器，把程序修改为

module edge_tech_design
(
	clk,
	rst_n,
	s,
	neg_edge,
	pos_edge,
	c,   //为了观察c和d的波形而添加的
	d    //为了观察c和d的波形而添加的
);

	input clk;
	input rst_n;
	input s;
	output neg_edge;
	output pos_edge;
	output c,d;  //为了观察c和d的波形而添加的

	reg c, d;

	always@(posedge clk or negedge rst_n)
		if(!rst_n)begin
			c <= 1'b0;
			d <= 1'b0;
		end
		else begin
			c <= s;
			d <= c;
		end

	assign neg_edge = d & !c;
	assign pos_edge = !d & c;


endmodule

测试文件如下：

`timescale 1ns/1ns
`define clk_period 20

module edge_tech_design_tb;

	reg clk;
	reg rst_n;
	reg s;

	wire neg_edge;
	wire pos_edge;
	wire c,d; //为了观察c和d的波形而添加的

	edge_tech_design edge_tech_design
	(
		.clk(clk),
		.rst_n(rst_n),
		.s(s),
		.neg_edge(neg_edge),
		.pos_edge(pos_edge),
		.c(c),  //为了观察c和d的波形而添加的
		.d(d)   //为了观察c和d的波形而添加的
	);


	initial clk =1;
	always #(`clk_period/2) clk = ~clk;

	initial begin
		rst_n = 1'b0;
		s = 1'b0;
		#(`clk_period/4)
		#(`clk_period)
		rst_n = 1'b1;
		s = 1'b1;
		#(`clk_period*5)
		s = 1'b0;
		#(`clk_period)
		s = 1'b1;
		#(`clk_period)
		s = 1'b0;
		#(`clk_period*3)
		s = 1'b1;
		#(`clk_period)
		s = 1'b0;
		#(`clk_period*5)
		s = 1'b1;
		#(`clk_period)
		s = 1'b0;
		#(`clk_period*3)
		s = 1'b1;
		#(`clk_period)
		s = 1'b0;
		#(`clk_period)
		s = 1'b1;
		#(`clk_period*3)
		s = 1'b0;
		#(`clk_period)
		s = 1'b1;
		#(`clk_period)
		s = 1'b0;
		#(`clk_period)
		$stop;
	end


endmodule

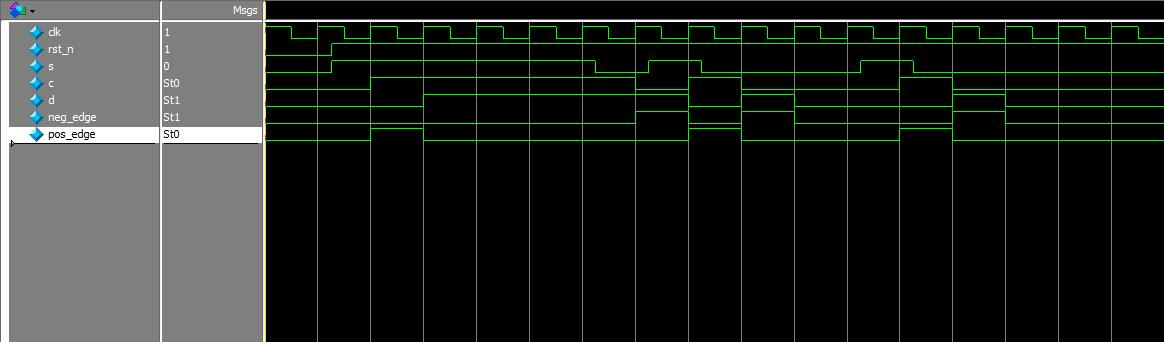

在仿真图中可以看到这样的图形（街区图中下降沿部分一小段）

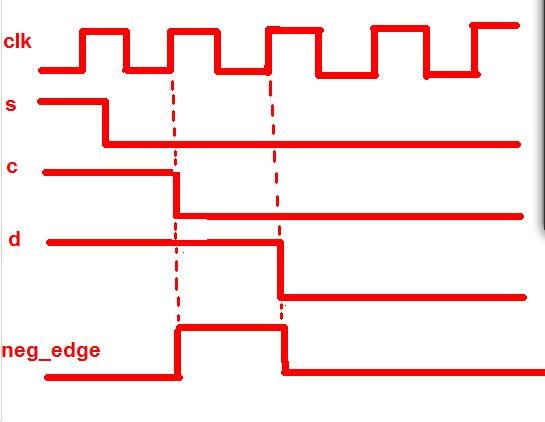

输入信号s从高变成低的时候，出现下降沿，然后等到时钟clk的上升沿到来，s传输到c，d还没传输到，被寄存在d之前的寄存器内，等待第二个时钟上升沿到来，寄存器中的信号传输到d了，此时根据

    neg_edge = d & ~c；

可以得到neg_edge的波形。
