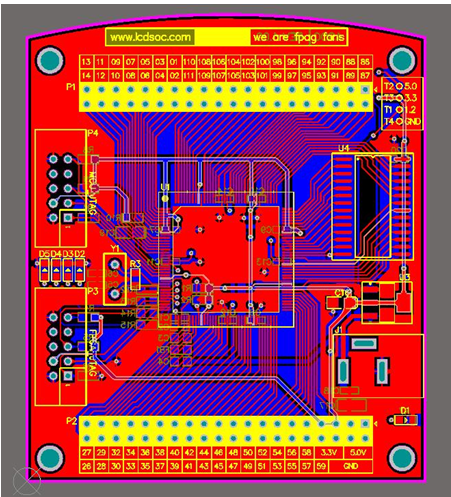

今天收到了电子技术博客大赛寄来的过错FPGA开发板，，板子比较简单，就是一个主芯片，几个灯，现在和大家分享下，

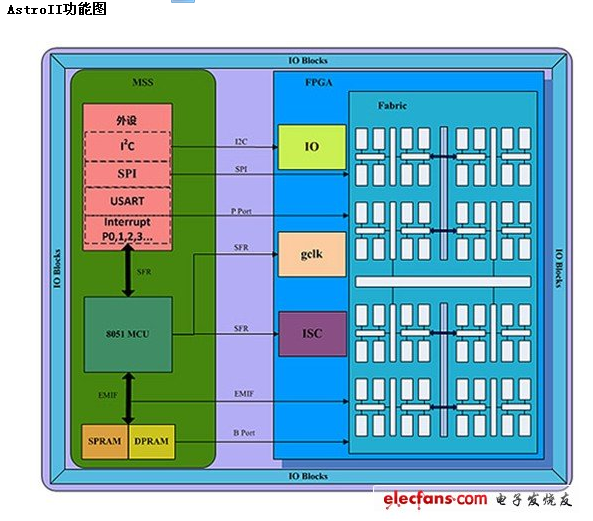

AstroⅡ 是一款集成了增强型8051处理器硬核和FPGA等资源于一体的智能型器件，能够实现完全可定制系统设计和IP保护能力，而且易于使用。内嵌的优化高速RAM使8051处理器硬核具有业界最高的速度、最高的性能，且易用易调试。设计者可以便捷地利用Capital Microelectronics的Primace进行FPGA设计，利用第三方EDA工具Keil TM进行嵌入式设计。基于AstroⅡ的单芯片CAP(Configurable Application Platform)比传统专属功能微控制器具有更大的灵活性、比现有使用软核处理器的FPGA具有更低的成本，能够实现超越现有8051系统性能的极限，极大地拓展基于微控制器系统的性能和应用领域。

　　关键特性

　　1.现场可编程门阵列(FPGA)

　　（1）1024个可编程逻辑单元

　　（2）2x9Kbit 可配置双端口DPRAM存储器EMB9K

　　（3）1个PLL，8个全局时钟

　　（4）3.3V LVCMOS/LVTTL I/O，可承受5V输入

　　（5）最多用户I/O可达111个

　　2.微控制子系统(MSS)

　　（1）兼容标准8051的指令系统

　　（2）12倍于标准8051的MIPS，频率最高可达150MHz

　　（3）32KByte单端口存储器SPRAM+4KByte双端口DPRAM

　　（4）片上调试系统OCDS，支持JTAG在线调试

　　（5）3个16定时时器

　　（6）1个16位硬件看门狗

　　（7）1个I2C接口

　　（8）1个SPI接口

　　（9）2个全双工异步串行接口

　　（10）基于MSS的在系统编程、在系统多配置、在系统在线更新

　　3.配置与保护

　　（1）支持JTAG、AS、PS多种配置模式

　　（2）支持多映像配置

　　（3）配置文件数据加密

　　（4）基于密钥的SPI操作保护

　　（5）FPGA和8051程序保护
