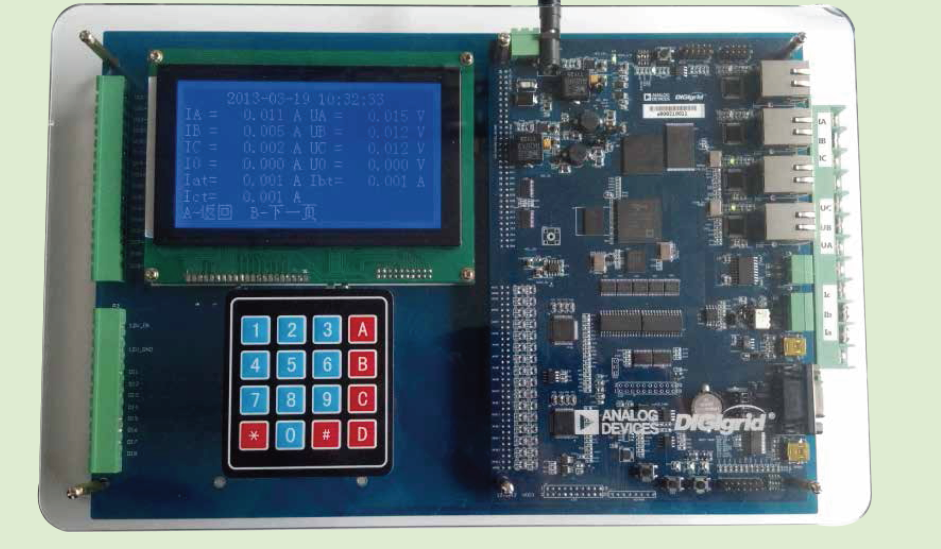

2012年，ADI和上海远景数字信息有限公司合作展开了一个项目，致力于开发满足IEC61850标准的数字化变电站IED通用平台

• 双核Blackfin处理器 – ADSP-BF60x (2个500 MHz内核)
• 4个以太网端口(2个MAC位于处理器上，符合IEEE1588标准；另2
个通过FPGA扩展)
• 16通道模拟输入(2个AD7606)
• 2个UART(1个RS232，1个RS485)
• 128 MB 16位DDR2
• 16 MB NOR + 4 MB SPI + 2 GB NAND闪存
• Cyclone IV FPGA
• 额外提供IO板，集成11通道电压和电流变压器、8个DI、8个DO

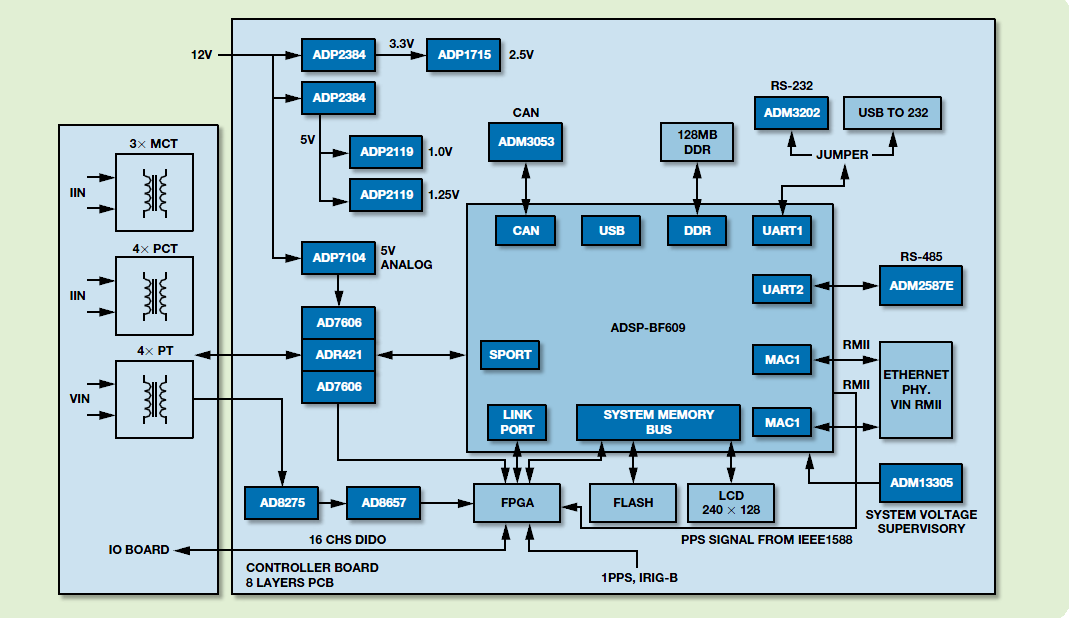

IEC61850评估板的硬件设计
使用ADI的ADSP-BF60x Blackfin处理器
• 强大的2个500 MHz双核处理器(0.17 ms的单核集成60个通道、32点、16位FFT)
• 每个内核都有148 kB L1 SRAM
• 128 kB/256 kB L2 SRAM用于双核数据交换
• 纵横式总线系统使同时访问存储器和外设成为可能
• 2个UART、1个CAN、2个SPI、3个SPORT、2个TWI (I2C)和1个USB……
• DDR总线独立于系统本地存储器总线，使同时访问外部存储器成为可能
• 安全特性：L2 SRAM ECC、双看门狗、系统保护……
• 支持IEEE1588v2的双以太网MAC接口

使用ADI的ADSP-BF60x一个充分理由便是，它集成独立的双处理器，每个处理器的工作频率高达500 MHz。另一个充分理由是它有
两个独立的以太网MAC(两个MAC地址)，非常适合IEC61850应用。本演示系统中，内核0运行μCLinux操作系统，处理非实时任务，
如MMS协议栈、LCD、键盘和其他诸如TFTP等服务器应用。内核1运行采样和继电保护算法(DFT)，还可以发送实时的GOOSE消息
而不影响操作系统的运行。两个内核通过片上L2存储器实现通信，该L2存储器能够以高达250MHz的频率工作，确保具有最高的
数据交换效率。
