EUP3276德信5A大电流DC-DC方案开发

0
阅读(222) 评论(0)


EUP3276德信5A大电流恒流恒压DC-DC方案开发

EUP3276应用: 汽车充电、 便携式充电应用、带有电流限制的DC/DC转换器

概述:

EUP3276\EUP3276A是一款能够驱动5A连续负载并且导通时间固定的同步降压型DC-DC转换器。EUP3276\EUP3276A的输入电压范围是4.5V到36V,它可工作在CC(恒流)模式或CV(恒压)模式。EUP3276\EUP3276A通过调节外部的电阻分压器提供了可调的输出线损补偿。EUP3276\EUP3276\EUP3276A采用固定导通时间的架构,使其在具有快速的瞬态响应的基础上还能维持相对恒定的150KHz工作频率。

EUP3276\EUP3276A同时集成了输入欠压保护功能、逐周期限流功能、短路保护功能和过温保护功能。同时,外部可调的软启控制最大程度上的抑制了可能出现在启动阶段的浪涌电流和输出过冲。

EUP3276\EUP3276A采用的是TQFN-23封装。

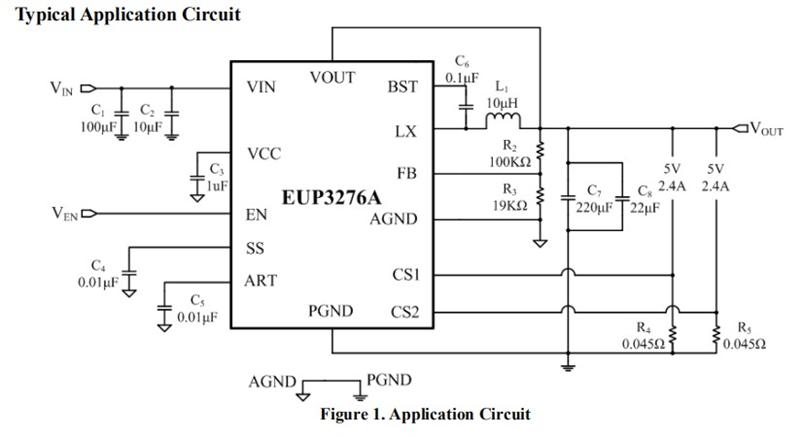

提供EUP3276 PDF规格书,EUP3276电路原理图,EUP3276样品申请及技术支持

特点:

• 4.5V到36V宽输入电压范围

• 输出负载可达5A

• 良好的线性瞬态响应和负载瞬态响应

• 内部集成Power NMOS:上管40mΩ,下管15 mΩ

• 工作频率固定150KHz

• CC/CV的模式控制

• 可调的软启动功能

• 可调的输出线损补偿

• 逐周期的限流保护功能

• 打嗝模式的短路保护

• 过温保护功能

• TQFN-23封装

• 符合RoHS规范及Lead(Pb)-Free Halogen-Free
