任务：仿真

目的：了解Vivado的仿真

步骤：

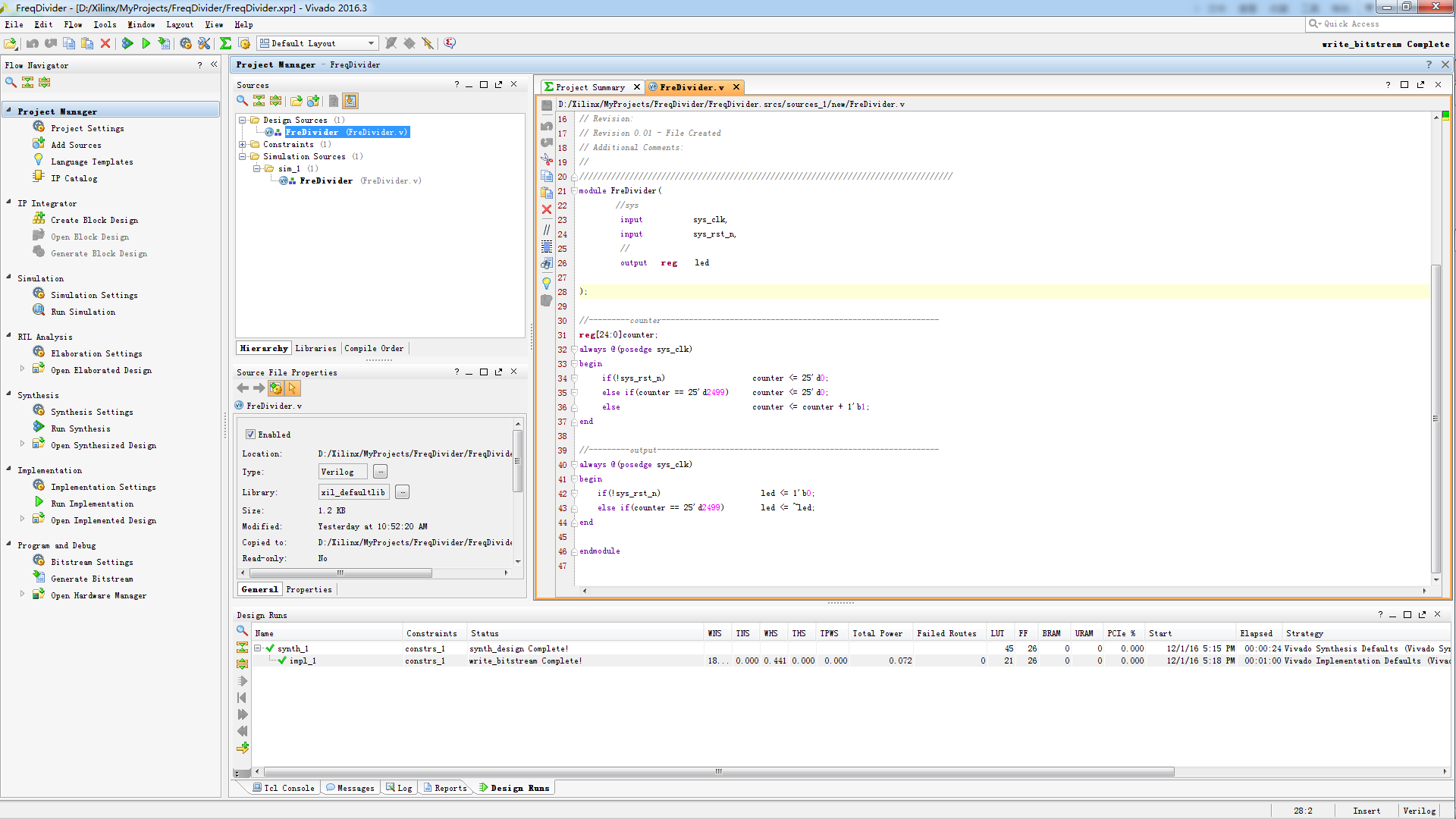

1.准备好带有源程序的工程

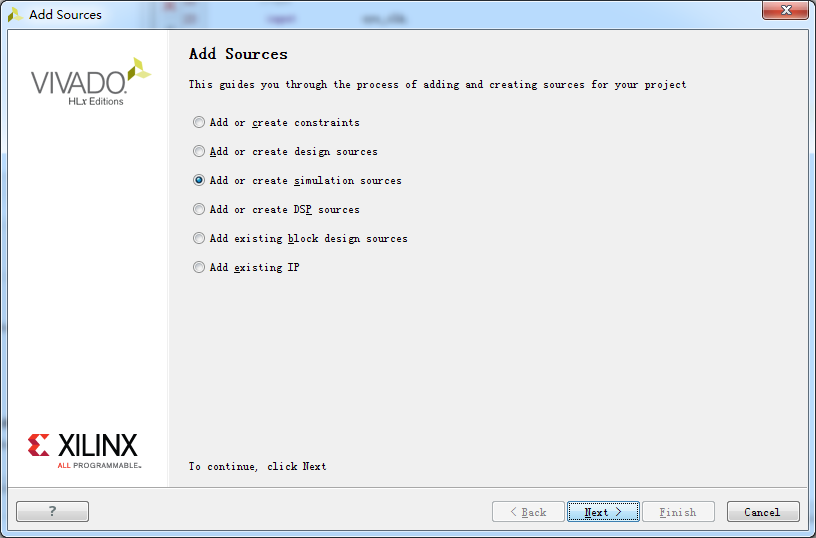

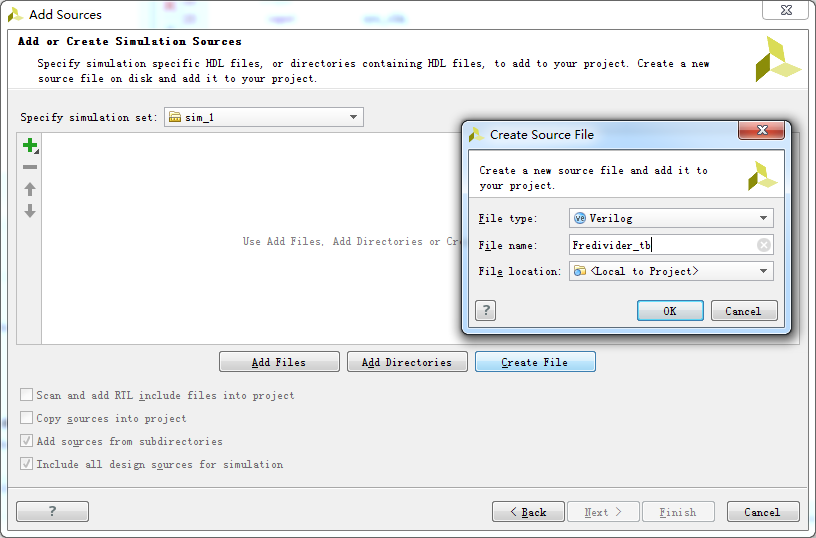

2.新建仿真文件

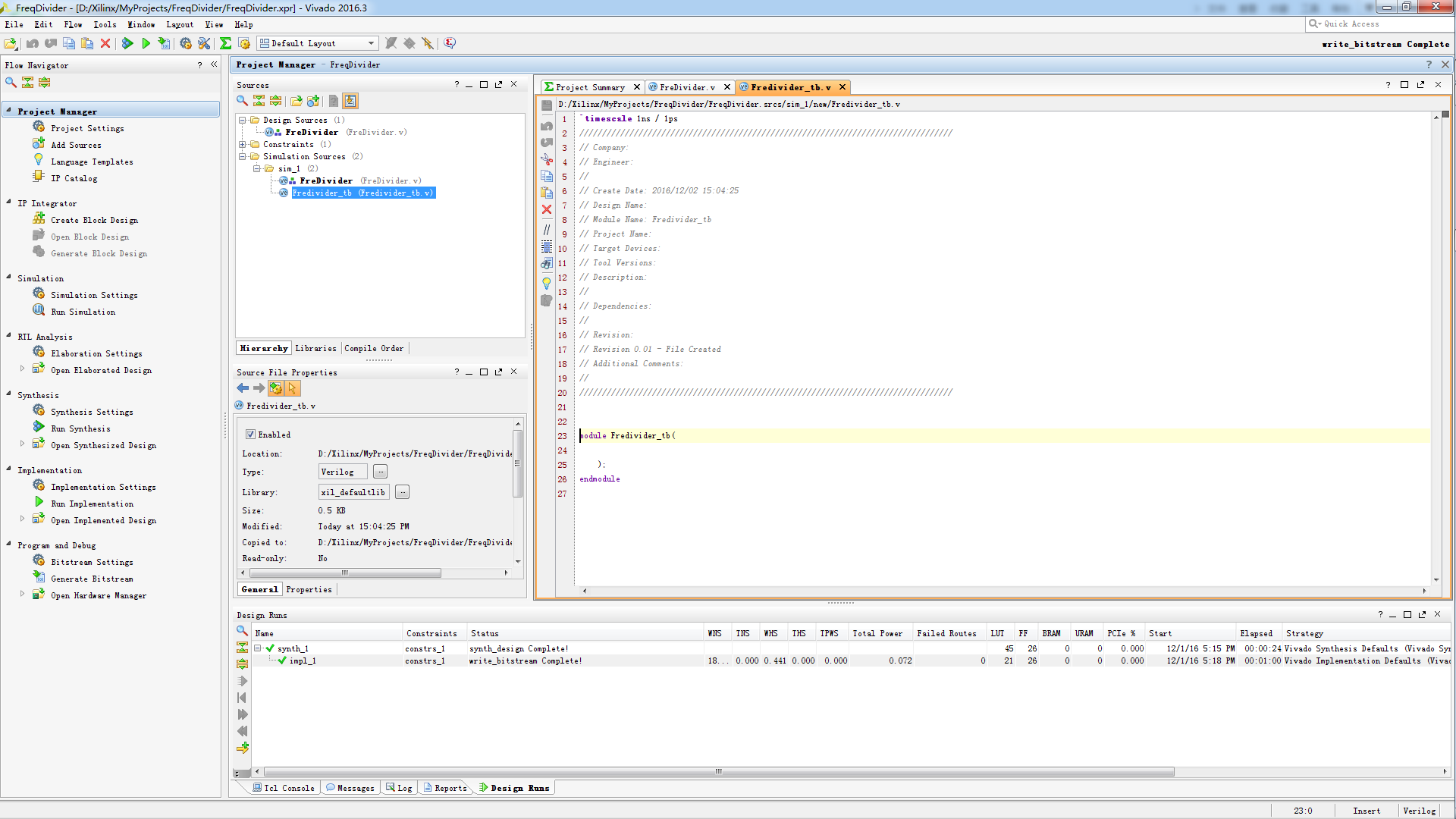

新建之后的界面

注意Vivado不能像ISE中直接生成一个带有模块的testbench，这里只能生成一个只有模块名的测试文件，具体内容需自己添加，相当于写一个源文件。本例中测试程序如下：

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date: 2016/12/02 15:04:25
// Design Name:
// Module Name: Fredivider_tb
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
module Fredivider_tb(
    );

    reg sys_rst_n;
    reg sys_clk ;
    wire led;

    initial
    begin
       sys_rst_n = 0;
        sys_clk = 0;
        #40 sys_rst_n = 1'b1;
    end

     always #20 sys_clk <= ~sys_clk;

     FreDivider m_FreDivider(sys_clk,sys_rst_n,led);

endmodule

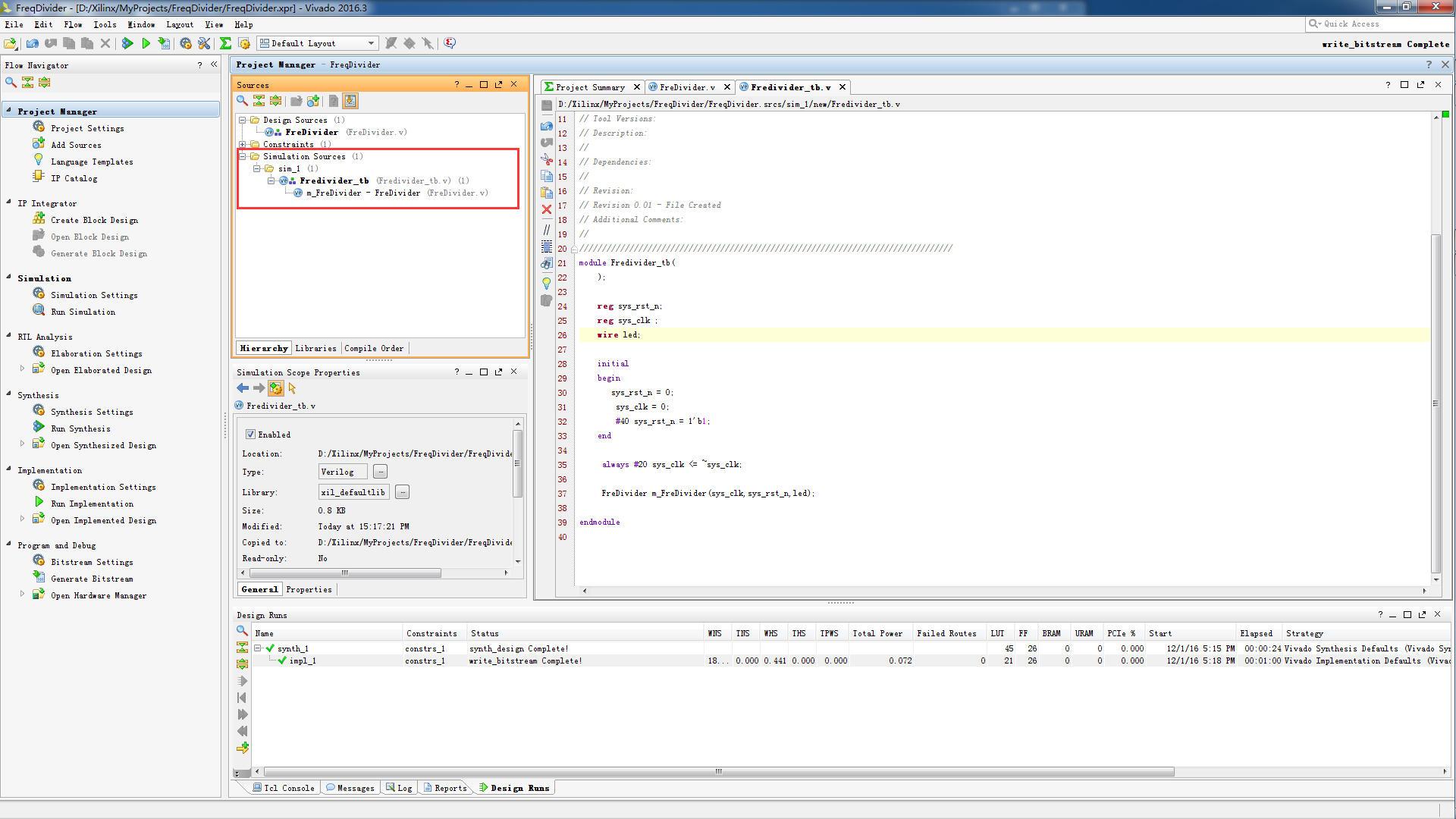

写好后软件会自动加载待测试模块

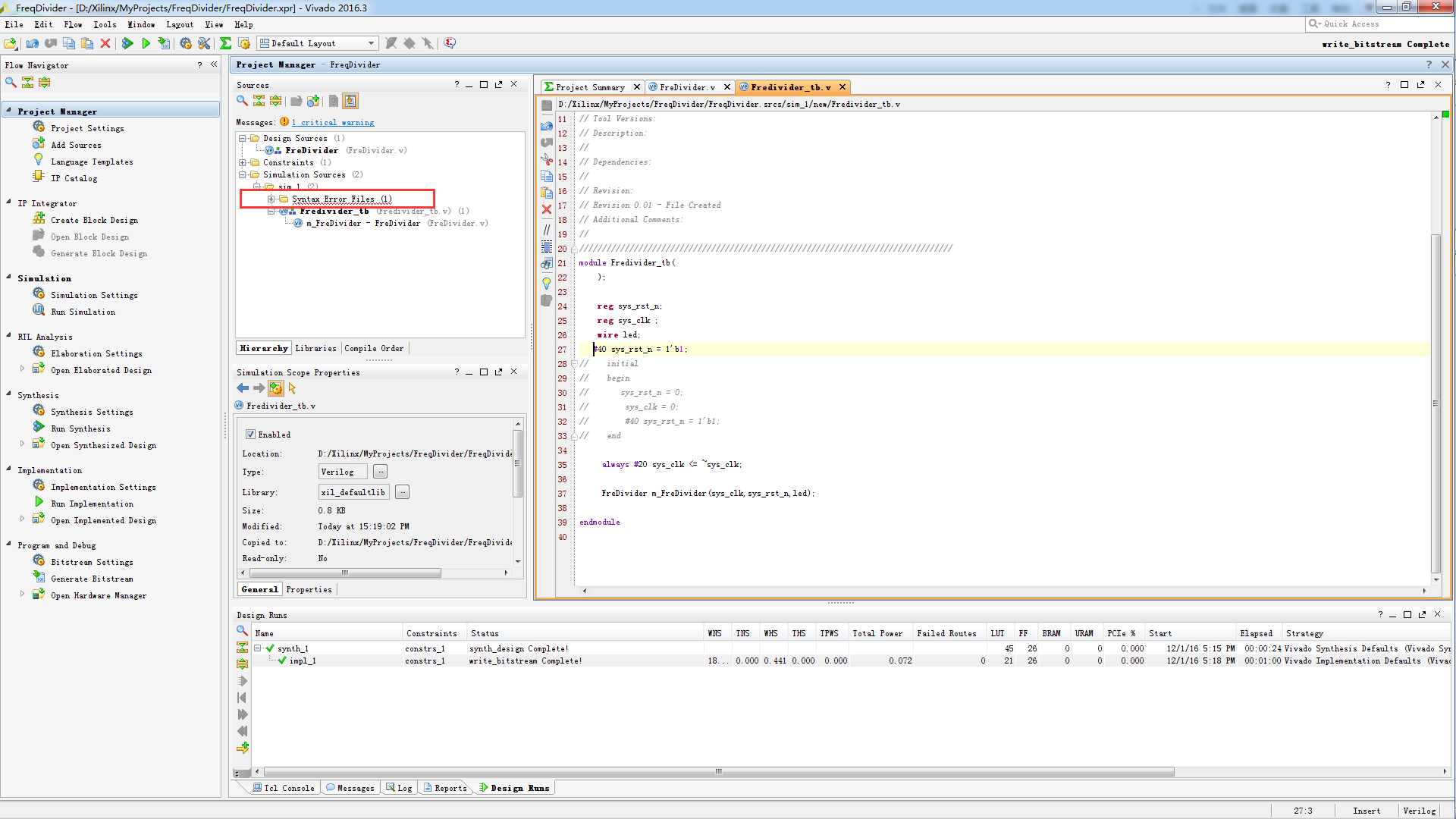

如果测试程序有错误，则软件会提示，如下图中红色部分。此时检查测试程序，并修改错误的地方即可。

3.仿真。

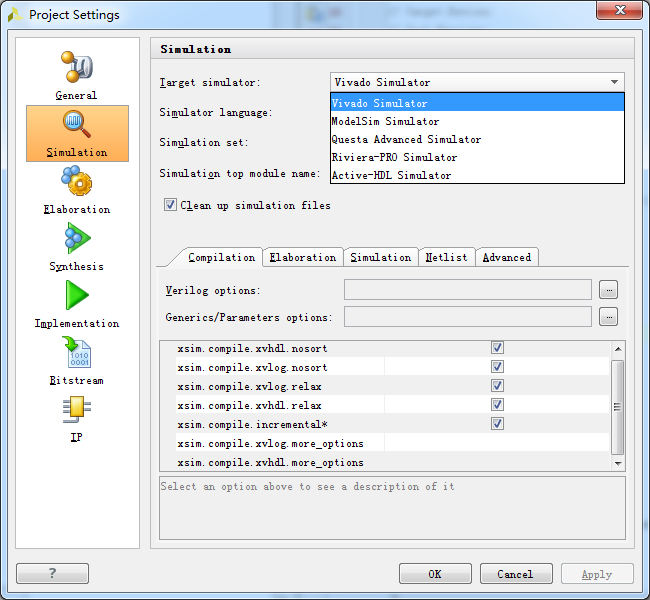

Vivado本身自带有仿真器，也可以用第三方仿真器，需要再Similation Settings中设置，此处选择其自带的仿真器。

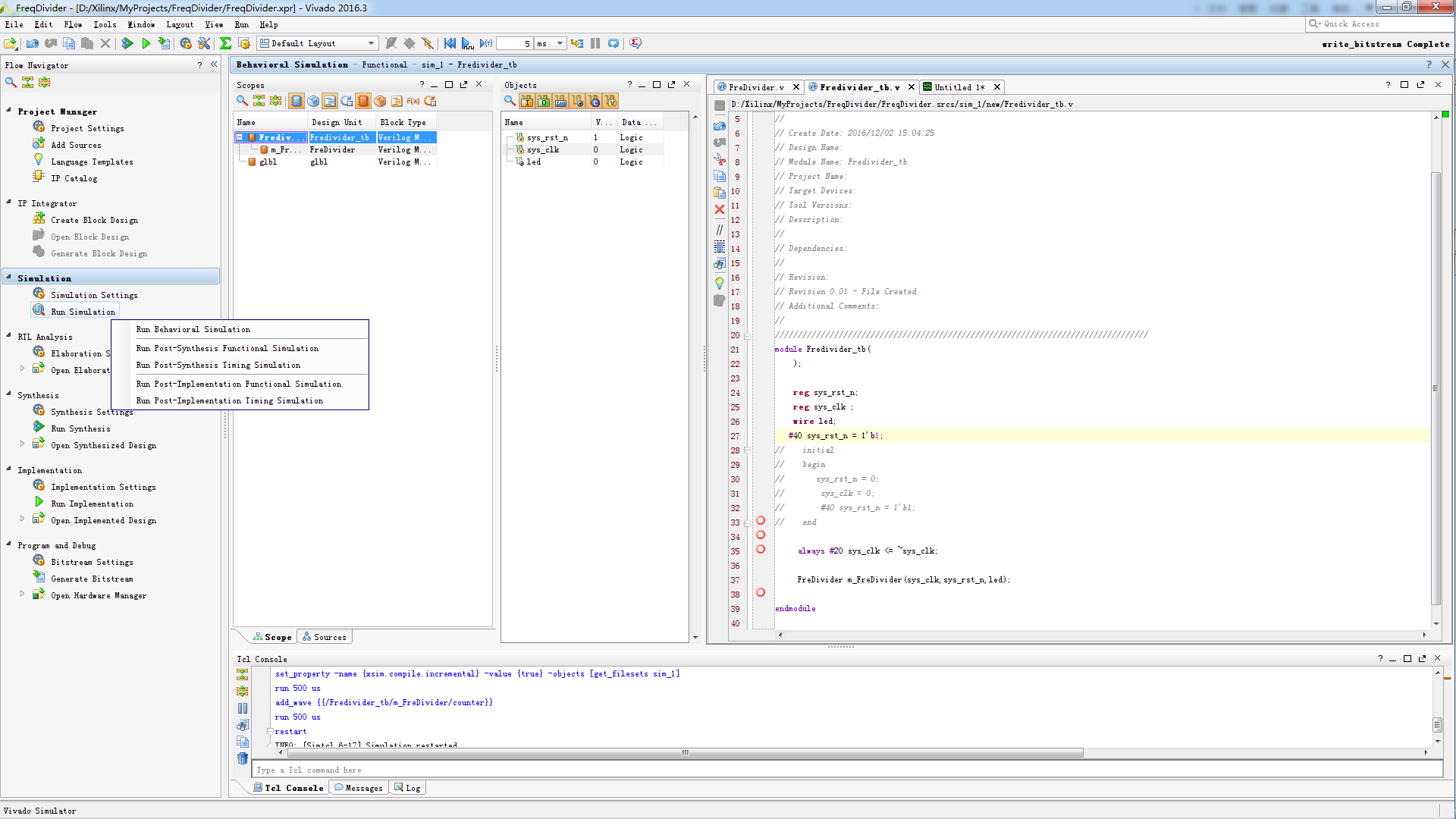

Vidao提供多种仿真，有行为仿真，综合后功能仿真和时序仿真，实现后功能仿真和时序仿真。此处现在行为仿真。

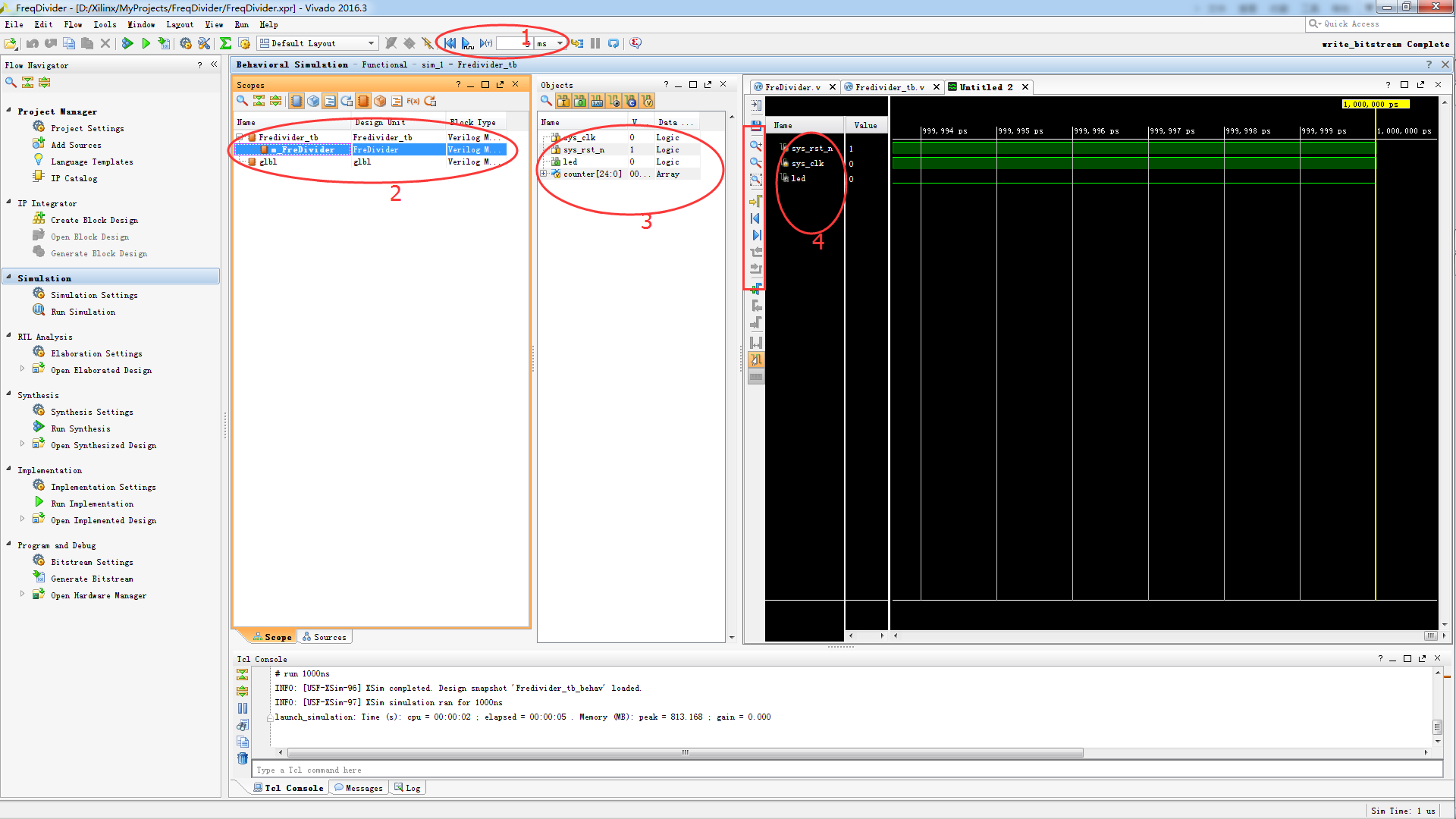

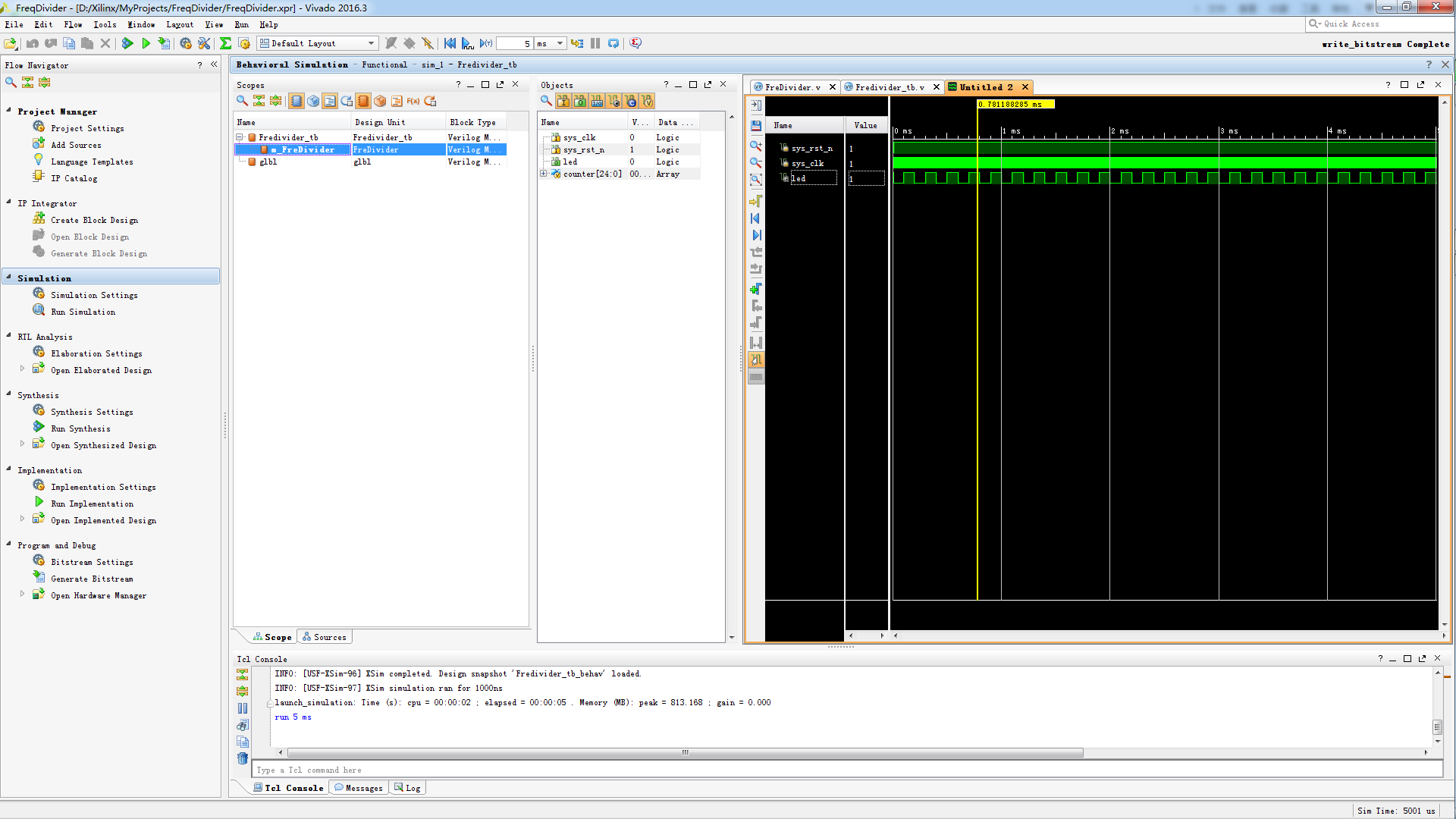

红色框1中仿真开始停止按钮，可以设置仿真时间，红色框2中仿真的模块，红色框3中则对应于2中的相关信号，红色框4是添加的波形信号。此处选择仿真5ms。结果如下图所示：
