基于FPGA的原理图PCB设计【连载1】

1
阅读(1122) 评论(1)

我的开发工具:Cadence 16.6,所用 FPGA为Altera家的。

之前也做过FPGA原理图和PCB设计,不过没有很好地形成文档,前期博文中也提到过,本人小硕,如若顺利明年3月份毕业,毕业设计的硬件部分主要是8层刚挠结合板设计,现在已经把layout做了一部分,这次画板过程中,就由于之前没有进行文档整理,做了不少无用功,这次准备发“基于FPGA的原理图PCB设计【连载】”系列博文,一方面是总结经验,希望对初入门的电子工程师有所帮助,另一方面,是为了纪念这一段艰苦的画板生涯。

构思了一下,准备从以下几个方面来谈谈关于FPGA的原理图及PCB设计:

(1) 原理图设计

(2) 电源供电方案选择

(3) PCB设计

(4) Swap pin设计技巧

这几部分我将见以博文的形式展现,第1部分包括库文件的下载、FPGA专用时钟输入输出管脚的说明、配置管脚的连接、电源地线的连接等;第2部分主要谈谈电源方案,包括我之前用过的电源方案、现在用的电源方案以及个人觉得较好的电源方案;第3部分是重点,干货,主要包括板层考虑、线宽线距设计、footprint下载、走线技巧等方面;第4部分是FPGA设计的技巧问题-swap pin(换pin),包括swap pin,back annotate(回注).

先简要介绍下我的硬件部分主要功能,FPGA作为主要部分,一方面驱动红外图像探测器,另一方面,图像探测器输出模拟图像信号,经过运放,4路并行AD后成为数字信号进入FPGA,FPGA将处理后的红外图像信号输出,其中一路通过DA后通过VGA接口以模拟量输出,第二路为lvds信号,通过Camera Link接口输出,第3路输出给专用的Gige模块,通过以太网接口输出。

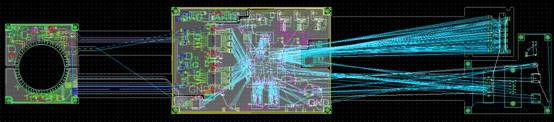

现在我已经做到layout部分了,layout做了一小半吧,上张图先……

clip_image002

中间部分为主板,与两边的板子通过柔性板相连,话说我是第一次设计刚挠结合板,心里也没底!!

先写到这里吧,画板去了。。。
