AC701的DDR3测试读写（2）
2赞人这一辈子，不可能做一件事情。许许多多的成功人士都是做了无数的事情，只有一件事情成功的。或许有些事，你继续坚持带来微小的效应，那说明真的不合适。合适自己的东西，自己才会做的出色，独特，优秀。坚持多年的人，看看自己做的是否优秀，人生有几个十年，何必浪费时间在不合适的事情上面。
这个是文章的开头，前些日子去面试，面试的人说，我没用过V6芯片，S10芯片是不是档次太低了。
如今我在fpga行业已经待了快6年时光，这6年时光，感觉到fpga路子越来越窄的趋势。然后今年我忽然觉得，fpga 只是一种工具，一个人没有必要局限一个工具的。你用高档的10G示波器，用100M示波器，只是用来测试信号的。何必在意一个工具的使用问题。没用V6和S10就不牛逼了？笑死。
最重要是你自己对行业的认知和行业的积累。话说你搞图像，用DSP也好，PC也好，安卓系统也好。只要你知道基本原理都不是事情。你懂基本算法和实现基本过程，你的工资永远大于那些只懂v6使用芯片傻逼要值钱的。
话说回来，我写这些博客不都是为了一个开发板而已，或者单独为了一个A7芯片？不是的。我只是通过这个博客来教会大家使用fpga基本接口而已。这些接口基本设计要求交给大家，这个才是你设计的中心点的。fpga基本功就是懂基本接口的设计。既然是工具，知道使用就行了。何必在意工具的牌子呢？
所以，希望你们不要闭着眼睛去瞎学东西，怎么搞fpga才叫牛逼，不是芯片的事情，是你行业的经验。比如搞拼接显示的fpga ，基本知道缩放，插值，融合边缘，锐化操作。LED行业，你要熟悉基本LED刷新操作，怎么提高亮度，降低闪屏问题。
以上都是废话。
这些接口知识，以后会开个fpga接口培训班，专门讲接口。比如PCIE，以太网（千兆，万兆），DDR3(DDR2，SDRAM,SRAM)，USB3.0(USB2.0)，SATA2.0，HDMI(DVI,VESA)，SPI，UART，I2C，MIPI。至于时间和地点，估计得明年三月份后，请大家关注博客最新的消息。或者加加班猫的QQ 393597601。
上节说到DDR3的控制器，要注意的是，给用户接口是只有这些接口：
//Application interface ports .app_addr (app_addr), .app_cmd (app_cmd), .app_en (app_en), .app_wdf_data (app_wdf_data), .app_wdf_end (app_wdf_end), .app_wdf_wren (app_wdf_wren), .app_rd_data (app_rd_data), .app_rd_data_end (app_rd_data_end), .app_rd_data_valid (app_rd_data_valid), .app_rdy (app_rdy), .app_wdf_rdy (app_wdf_rdy), .app_sr_req (1'b0), .app_ref_req (1'b0), .app_zq_req (1'b0), .app_sr_active (app_sr_active), .app_ref_ack (app_ref_ack), .app_zq_ack (app_zq_ack), .ui_clk (dram_clk), .ui_clk_sync_rst (dram_rst), .app_wdf_mask (app_wdf_mask),
app_addr[ADDR_WIDTH – 1:0] 是ddr3的地址，精确到每个col地址，但是因为实际突发长度要求8所以每个数据都是4位开始。app_cmd[2:0]是命令，其实就两种，3'b001是读，3'B000是写。app_en是命令输入使能信号。
app_wdf_data这个是写入数据，发现是不是地址的DQ信号的八倍长度？所以每一次都是写入8个数据。app_wdf_end是指示一个数据8个长度有效信号，否则你不用这个信号，表示无效8个数据输入。很奇葩xilinx这么做。可能为了兼容stratic模式。app_wdf_wren数据有效输入。app_wdf_rdy表示写入数据的fifo中可以写入信号。这个信号也就是传说中的fifo的满信号。
app_rd_data读取的数据。app_rd_data_end表示该数据是8个有效数据。app_rd_data_valid数据有效指令。配合app_rd_data_end&app_rd_data_valid才能得到正确有效的数据。
app_addr[ADDR_WIDTH – 1:0] 是ddr3的地址，精确到每个col地址，但是因为实际突发长度要求8所以每个数据都是4位开始。app_cmd[2:0]是命令，其实就两种，3'b001是读，3'B000是写。app_en是命令输入使能信号。
AET代码编辑器真的好蛋疼啊。AET主要是FPGA和mcu为主的论坛和博客，上面代码语言没有verilog和VHDL有没有搞错啊。废话不说了。
操作DDR3的时候，首选是等待init_calib_complete 拉高电平。

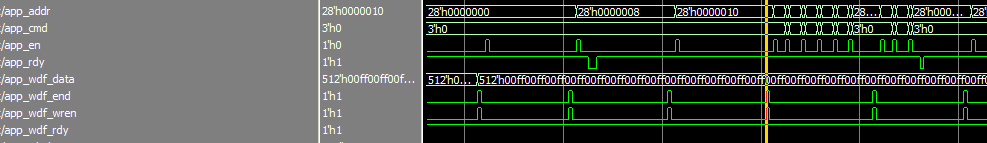

以下DDR3的写入数据代码，注意，这个是写入过程。首先是从外部读取一个数据，然后观察app_wdf_rdy是否高电平，然后写入数据。app_wdf_end<=1'b1 ，app_wdf_wren<=1'b1; 写完成了，继续观察 app_wdf_rdy是否高电平。如果为高电平，释放app_wdf_end<=1'b0 ，app_wdf_wren<=1'b0; 使用手册中信号hold的意思就是上述的过程，发出信号的时候，必须app_wdf_rdy在高电平的时候。
以app_wdf前缀都是写入fifo的数据通道，在任何DDR的控制器数据和命令都是分离的。有的人经常问SDRAM为啥那么多时序要求，怎么看数据和命令的关系，数据的时序是数据和数据的之间的时间，命令的时序是跟命令有关系，所以经常看时序图发现，发送行激活的命令，但是看数据通道是输出的数据。因为SDRAM数据通道和命令通道是分离的。
app_cmd 是发送指令，写入指令3'B000，写入DDR3的数据内容。 if( app_rdy==1'b1) app_en<=1'b1; 如果 app_rdy状态为1，使能命令app_en。写完该命令，再次观察app_rdy是否为1，如果1就释放app_en信号。
case(wrfifo_rd_number)
0:begin
wrfifo_rd_number <=1;
dram_wr_fifo_rd <=1'b1;
end
1: begin
wrfifo_rd_number <=2;
dram_wr_fifo_rd <=1'b0;
end
2:begin
dram_wr_fifo_rd <=1'b0;
if (app_wdf_rdy ==1'b1) ////发送一次
begin
app_wdf_end <= 1'b1;
app_wdf_wren <= 1'b1;
app_wdf_data <= dram_wr_fifo_rd_data;
wrfifo_rd_number <=3;
end
end
3:begin
if (app_wdf_rdy ==1'b1) ////发送一次
begin
app_wdf_end <= 1'b0;
app_wdf_wren <= 1'b0;
wrfifo_rd_number <=4;
end
end
4:begin
app_cmd <=DDR3_WRITE_CMD;///// 写入命令
app_addr <= {dram_wr_row_couter[11:0],dram_wr_col_couter[10:0],3'b000};
if( app_rdy==1'b1)
begin
app_en<=1'b1;
wrfifo_rd_number <=5;
end
else
app_en<=1'b0;
end
5：if(app_rdy==1'b1) ///////////等待 app_rdy为高电平，否则继续hold写入信号。
begin
app_en<= 1'b0;
wrfifo_rd_number <=0;
dram_work_state <= dram_work_wait_wr_over;
end
default:
上述是写入过程，再看下读取数据通道，方式有点类型，只不过不需要读取外部的数据。先等到app_rdy是否正常，然后发送读请求。发送读信号，继续观察app_rdy是否正常 ，然后发现是高电平就释放app_rdy信号。
dram_work_wait_rd :
begin
if(dram_rd_row_couter== out_image_row_counters)
begin
dram_work_state<=dram_work_rd_addr_zero;//输出场信号是否为0
end
else
if(dram_rd_fifo_full_flag!=1'b1) ///没有满的情况下
begin
app_cmd<=DDR3_READ_CMD;
app_addr <={dram_rd_row_couter[11:0],dram_rd_col_couter[10:0],9'd000};
if(app_rdy==1'b1)
begin
dram_work_state<= dram_work_wait_rd_over;
app_en <= 1'b1;
end
else
begin
app_en <= 1'b0;
end
end
else
begin
dram_work_state<= dram_work_wait_wr;
end
end
dram_work_wait_rd_over:
begin
if(app_rdy==1'b1) ///////////等待 app_rdy为高电平，否则继续hold写入信号。
begin
app_en <= 1'b0;
dram_work_state<=dram_work_rd_addr_change;
end
end有人肯定要问了。怎么知道写入了。等app_rd_data_end 和app_rd_data_valid为高电平的时候就写入数据。有人肯定会担心这些发送写和读命令不会工作，但是fpga这些IP只要上述时序是正常，都会工作的。所以不用客户去关心app_rd_data_valid是否执行。
sdram_fifo_512b_64b_1024sdram_rd_fifo_xilinx ( .rst(1'b0), //高电平有效 .wr_clk(dram_clk), .wr_en(app_rd_data_end&app_rd_data_valid), .din(app_rd_data[511:0]), .wr_data_count(dram_rd_fifo_count), .rd_clk(hdmi_data_rd_clk), .rd_en(hdmi_rd_fifo_rd_en), .dout(hdmi_rd_fifo_rd_64data), .full(hdmi_rd_fifo_rd_full), .empty(hdmi_rd_fifo_rd_empty), .rd_data_count() );
