基于Arduino游戏杆模块的六足机器人的遥控与自控
0赞前面有文章分别介绍了这个乐高六足机器人遥控和自控,遥控六足机器人的文章《五按钮模块遥控乐高六足机器人》,网址:http://blog.chinaaet.com/detail/32299.html。自控六足机器人的文章《能避障的自主型乐高六足机器人》,网址:http://blog.chinaaet.com/detail/32268.html。

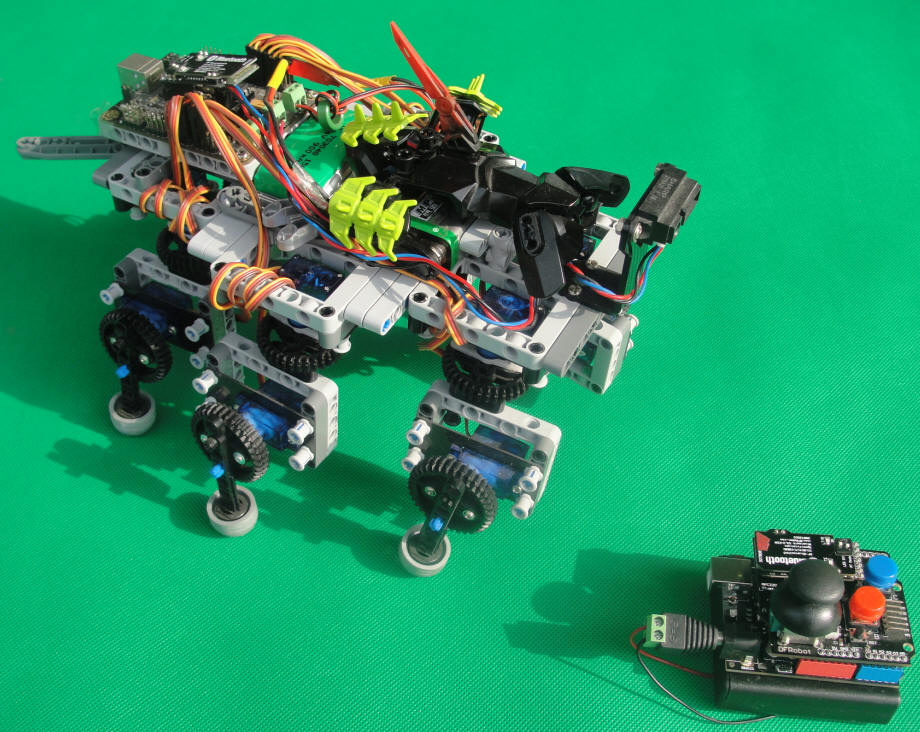

这篇文章的项目把遥控和自控集成在一套程序里完成。采用DFRobot公司的游戏杆模块作为遥控器,不仅实现遥控六足机器人前后左右行走,而且通过它切换机器人遥控和自控两种模式,自控模式是躲避障碍物,自主寻找行走路径。
实验视频:
视频网址:http://player.youku.com/player.php/sid/XNTQxNzAwMjc2/v.swf。

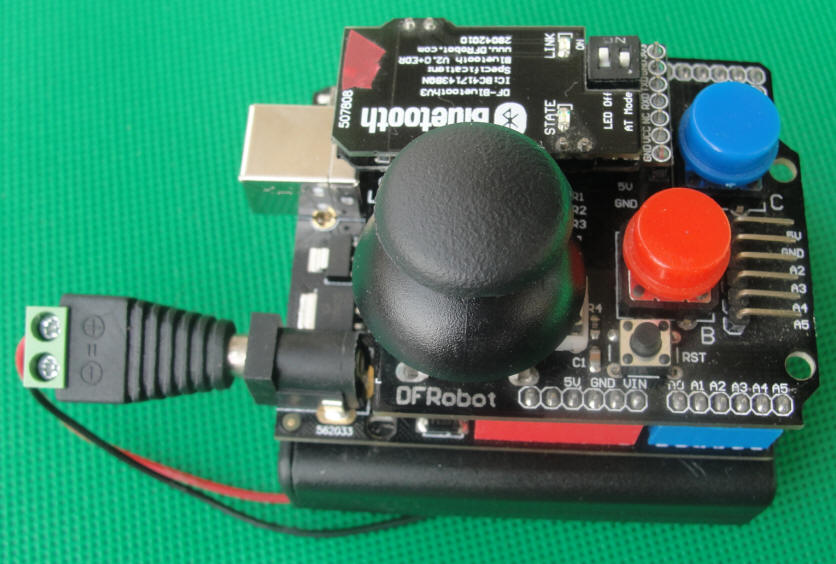

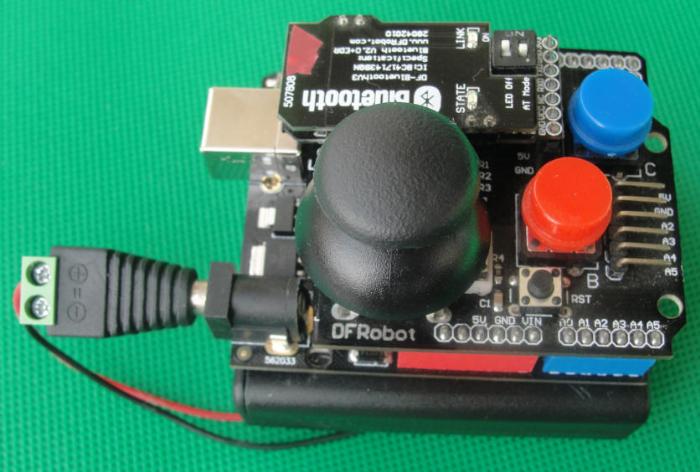

图2游戏杆模块、Arduino控制器和蓝牙模块的安装图
游戏杆模块采用叠层设计,可以轻松的插接到DFRobot公司的Arduino Duemilanove或Arduino UNO上。预留DF-Bluetooth V3蓝牙模块和APC220数传模块的接口,能方便地的实现无线遥控功能。
该遥控器具体操作如下:按下游戏杆模块上的红色按钮,机器人接受遥控器的控制命令,可以被指使前进、后退、左转和右转;按下蓝色按钮,机器人切换为自主行走模式,它遇到障碍物时,先向后避闪,然后向左或向右转身,再向前搜寻可以行走的道路。游戏杆模块上的PS摇杆前后左右遥控,相应控制机器人四个方向上的动作。PS摇杆按钮向下每按动一次,可以使机器人从高速向低速或者从低速向高速切换一次,改变机器人行走速度。
按照上述操作逻辑,我编写了下面的程序。
Arduino程序,请点击“查看代码”。
int JoyStick_X = 1; //游戏杆扩展板的PS摇杆X轴连在模拟端口1 int JoyStick_Y = 0; //游戏杆扩展板的PS摇杆Y轴连在模拟端口0 int button_JoyStick = 5; //游戏杆扩展板的摇杆A按键连在数字端口5 int button_Grab =3; //红色B按键连在数字端口3 int button_Release =4; //蓝色C按键连在数字端口4 //A按键控制机器人遥控模式下的高速与低速的切换 //B按键用来把机器人运行模式切换为遥控模式 //C按键用来把机器人运行模式切换为自控模式 int A, B,C;//定义游戏杆扩展板的开关量按键的当前状态 int x,y; //定义游戏杆扩展板的PS摇杆X,Y轴的当前模拟量值 int old_A;//定义A、B、C按键在上一个程序循环执行时的状态 int old_B; int old_C; int state=0;//定义A按键控制的机器人行走速度的切换标志,并初始化为低速 //定义PS摇杆在上一个程序循环结束时的状态,并初始化为摇杆居中状态 char old_flag='n'; char flag;//定义PS摇杆的当前状态, char manual_auto='m';//定义机器人的运行模式,初始化为遥控模式 int val; //定义变量,用于读取机器人的红外测距传感器上传的采集数据 float distance_float;//定义变量,用于存放由采集值算式转换后的距离值 int randNumber; //定义随机数变量,以决定机器人是左转还是右转 //初始化 void setup() { //把游戏杆扩展板上三个按键设置为开关量输入模式 pinMode(button_JoyStick, INPUT); pinMode(button_Grab, INPUT); pinMode(button_Release, INPUT); //启动串行通信 Serial.begin(9600);//设置串行通信的波特率 //把机器人的舵机控制板上A、B、C、D接口设置为模拟量输入模式 Serial.println("VA VB VC VD"); delay(20);//延时,等待命令发送成功 //读取返回值,该值为“Serial.println("VA VB VC VD");”命令执行后的无效返回值 val=Serial.read(); } //主程序 void loop() { x=analogRead(JoyStick_X);//读取PS摇杆X轴的模拟量信息 y=analogRead(JoyStick_Y);//读取PS摇杆Y轴的模拟量信息 //读取游戏杆扩展板上三个按键“是否按下”的状态 B= digitalRead(button_Grab); C= digitalRead(button_Release); A=digitalRead(button_JoyStick); //如果PS摇杆Y轴向前摇动 if(y<212) { //设置PS摇杆状态标志为'a' flag='a'; } //如果PS摇杆Y轴向后摇动 else if(y>812) { //设置PS摇杆状态标志为'b' flag='b'; } //如果PS摇杆X轴向左摇动 else if(x>812) { //设置PS摇杆状态标志为'c' flag='c'; } //如果PS摇杆X轴向右摇动 else if(x<212) { //设置PS摇杆状态标志为'd' flag='d'; } //如果B按键按下,执行一次其结构体里的命令 else if((B ==LOW)&&(old_B==HIGH)) { manual_auto='m'; //设置机器人运行模式为遥控模式 Serial.println("PL 0"); //机器人停止 delay(20);//延时,等待命令发送成功 } //如果C按键按下,执行一次其结构体里的命令 else if((C==LOW)&&(old_C==HIGH)) { manual_auto='a';//设置机器人运行模式为自控模式 Serial.println("PL 0 SQ 0 SM 100"); //机器人前进 delay(20);//延时,等待命令发送成功 } //如果A按键按下,执行一次其结构体里的命令 else if((A==LOW)&&(old_A==HIGH)) { delay(20); state=1-state;//每按一次按钮,机器人高速与低速状态标志之间切换一次 } //否则,PS摇杆居中 else {flag='n'; //设置PS摇杆状态标志为'n' } //把处理后的开关按钮状态赋值给old变量,这样可以做到 //每次按下按钮仅执行一次结构体里的命令。 old_A=A; old_B=B; old_C=C; delay(20);//延时 //根据PS摇杆和开关按钮动作后生成的标志,完成相应任务 //如果机器人运行模式为遥控模式 if(manual_auto=='m') { //如果PS摇杆状态发生改变,结构体命令仅执行一次 if(old_flag!=flag) { //如果PS摇杆Y轴向前摇动 if(flag=='a') { //如果机器人速度标志为高速状态 if(state==1) { Serial.println("PL 0 SQ 0 SM 150");//发送机器人高速前进命令 delay(20);//延时 } //如果机器人速度标志为低速状态 if(state==0) { Serial.println("PL 0 SQ 0 SM 100");//发送机器人低速前进命令 delay(20);//延时 } old_flag='a'; } //如果PS摇杆Y轴向后摇动 if(flag=='b') { if(state==1) { Serial.println("PL 0 SQ 1 SM 150");//发送机器人高速后退命令 delay(20);//延时 } if(state==0) { Serial.println("PL 0 SQ 1 SM 100");//发送机器人低速后退命令 delay(20);//延时 } old_flag='b'; } //如果PS摇杆X轴向左摇动 if(flag=='c') { if(state==1) { Serial.println("PL 0 SQ 2 SM 200");//发送机器人高速左转命令 delay(20);//延时 } if(state==0) { Serial.println("PL 0 SQ 2 SM 100");//发送机器人低速左转命令 delay(20);//延时 } old_flag='c'; } //如果PS摇杆X轴向右摇动 if(flag=='d') { if(state==1) { Serial.println("PL 0 SQ 3 SM 200");//发送机器人高速右转命令 delay(20);//延时 } if(state==0) { Serial.println("PL 0 SQ 3 SM 100");//发送机器人低速右转命令 delay(20);//延时 } old_flag='d'; } //如果PS摇杆居中 if(flag=='n') {Serial.println("PL 0");//发送机器人停止命令 delay(20);//延时 old_flag='n'; } } } //如果机器人运行模式为自控模式 if(manual_auto=='a') { Serial.println("VD"); //向舵机控制板发送读取传感器采集数据的命令 delay(100);//延时,等待命令发送成功 if(Serial.available()>0) //查询Arduino控制器串口有无数据 { val=Serial.read();//读取舵机控制板上传的传感器采集数据 //把采集数据0~255转换为距离值 distance_float=2547.8/((float)val*4*0.49-10.41)-0.42; //如果六足机器人距离障碍物小于20cm if(distance_float<=20 && distance_float>0) { Serial.println("PL 0 SQ 1 SM 100"); //发送机器人后退命令 delay(2500);//后退,2.5s randNumber = random(10); //机器人随机向左或者向右转动,6s if(randNumber<5) { Serial.println("PL 0 SQ 3 SM 200"); //发送向右转动命令 delay(3000);//右转3s } else { Serial.println("PL 0 SQ 2 SM 200"); //发送向左转动命令 delay(3000);//左转3s } Serial.println("PL 0 SQ 0 SM 100"); //发送机器人前进命令 delay(20);//延时,等待命令发送成功 Serial.flush();//清除Arduino控制器串口输入缓冲器的数据 //此函数在Arduino 1.0之前的版本适用 } } } }
由于这个项目程序用到前面两个文章中编写的程序,所以整个编制下来,发现程序还蛮长。我并不能确定,如果一开始就做这个项目,是否能顺利完成,当然按照我的习惯也不会那样,我喜欢一步步来,自然会水到渠成。
