首先在这里找到资源This application note discusses how to design and implement a Bus Master Direct Memory Access (DMA) design using Xilinx® PCI Express® Endpoint solutions下载解压如图1

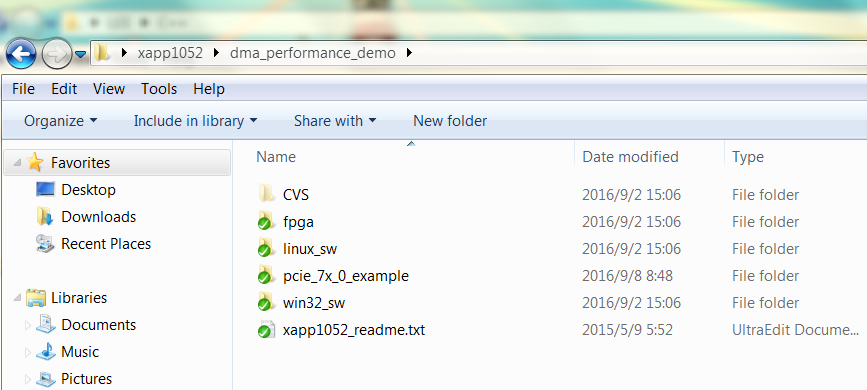

                                                                    图1-xapp1052

     其次打开pcie_7x_0_example.xpr,如图2

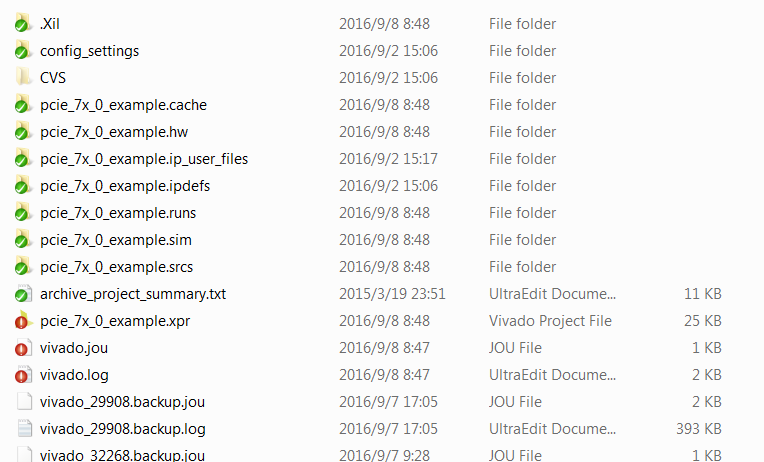

                                                     图2-pcie_7x_0_example.xpr

    打开后得到如图所示工程，其中xilinx_pcie_2_1_ep_7x就是Dut的top文件。pcie_7x_0就是由ip产生的ip core

pcie_app_7x就是dma的top文件。如图3

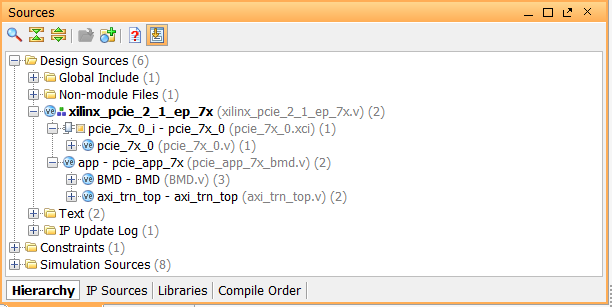

                                                            图3-xilinx_pcie_2_1_ep_7x

   接下来我们做Run  synthesis得到结果如图4

                                                                         图4-systhesis

    接下来我们打开综合后的电路图如图5

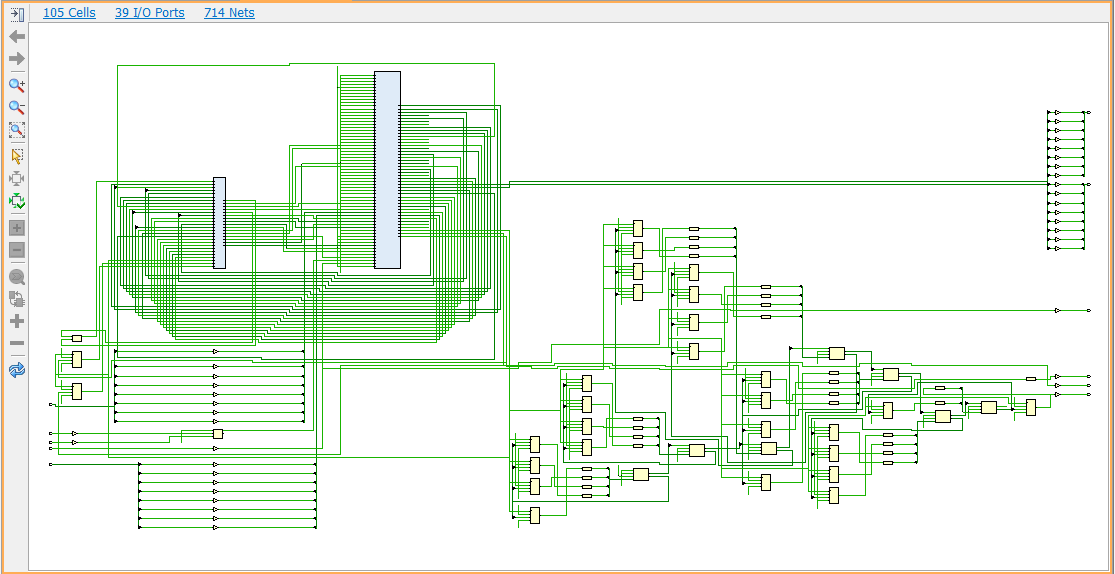

                                                                   图5
