基于STM32F103的自来水管监控防盗系统

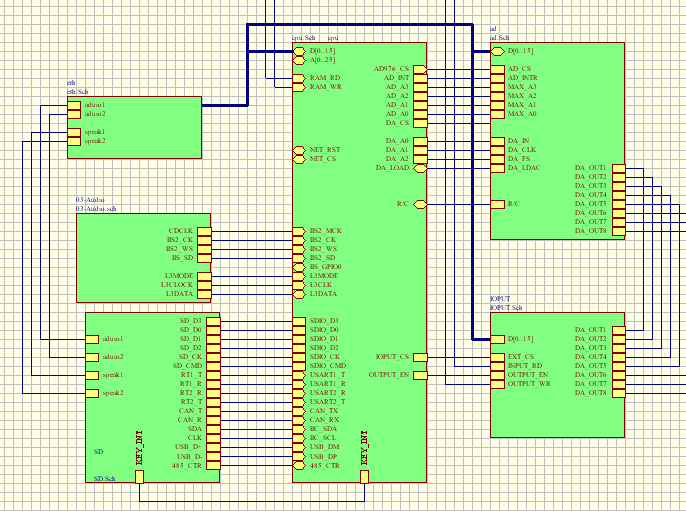

现在一般自来水管都在地下，对于无线数据采集来说有些弊端，无线信号在地下没有信号，本方案是通过有线传到地上，原后再通过GPRS网络发到服务器的终端。监控系统包含了触摸屏液晶显示；16路模拟数据采集，16路光耦隔离输入，16路继电器常开输出，语音信号采集，GPRS通信和通话和SD存储卡。结构电路图如下：

主控芯片选择STM32F103ZET6，512K的flash和64K的SRAM，不过对于这个系统来说64K的SRAM还不够，在图像采集的时候需要比较大的

内存来缓存一副图片。这里扩展了256K*16位的SRAM。
16路AD采集采用16位模拟开关芯片max336切换，16位AD976AR采集转换
液晶用的是3.5寸触摸屏，驱动芯片是SDD1289，接口如下：
16路输入输出通过光耦合继电器隔离，以总线的形式给CPU处理。
主机用CAN总线接口，通过200M网线连接 到从机，从机再通过CAN总线转换到GPRS上，以无线的方式传到远方的服务器上。由于该系统带有GPRS通话功能，所以需要GPRS模块在短信模式和网络模式间切换，但是GPRS在两者间平凡的切换会掉线，这是该系统的不足之处。
语音信号的采集用UDA1341TS，通过STM32F103ZET6的IIS接口连接，由于STM32F103ZET6只有一个信号输入输出引脚，所以只能工作在单工通信模式。
从机通过STM32F103ZVC和GPRS模块连接，GPRS模块采用MIC300CZ，可以通过AT指令设置模块在GPRS模式下工作，连接到指定的IP地址上。每个模块的电路图在附件中给出。
